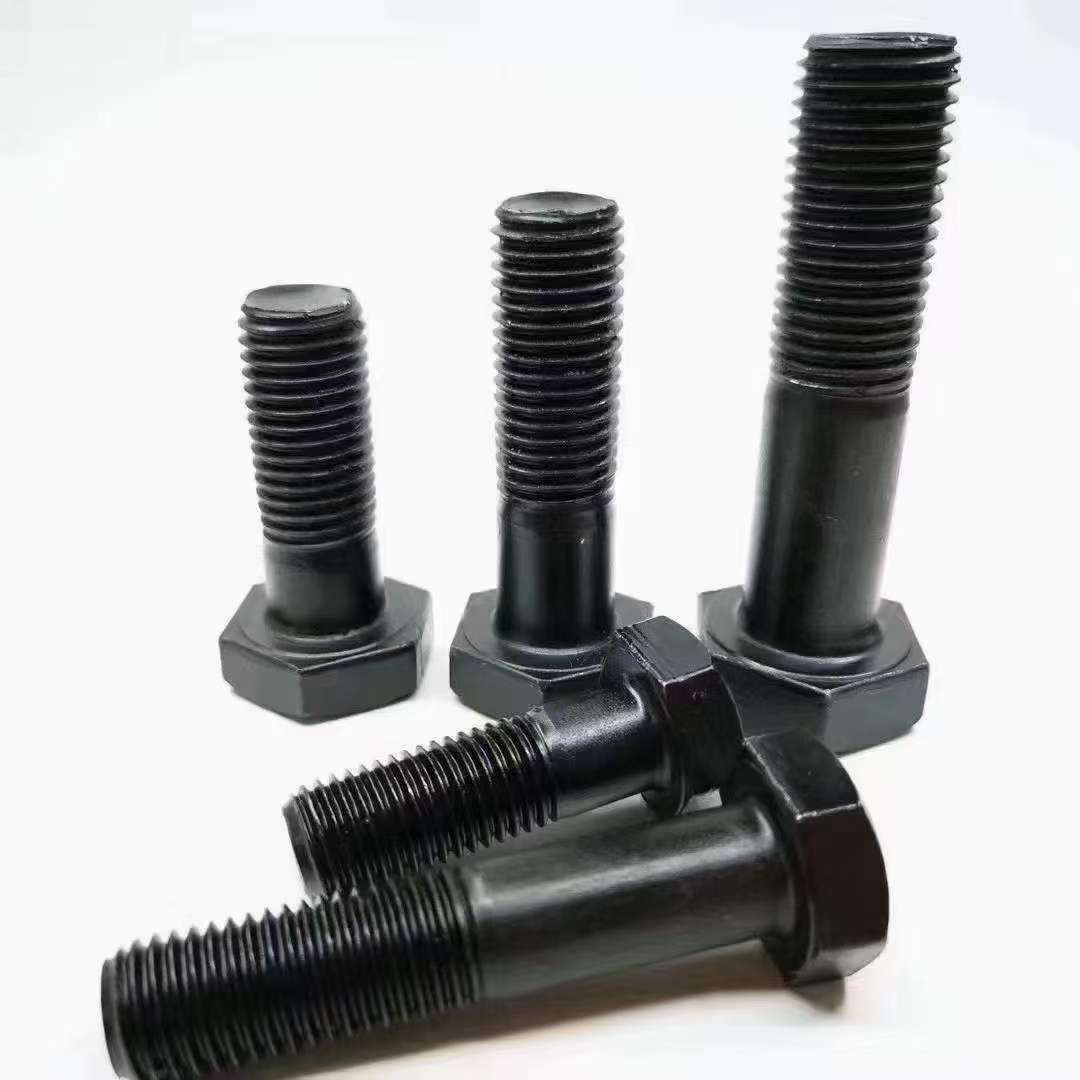

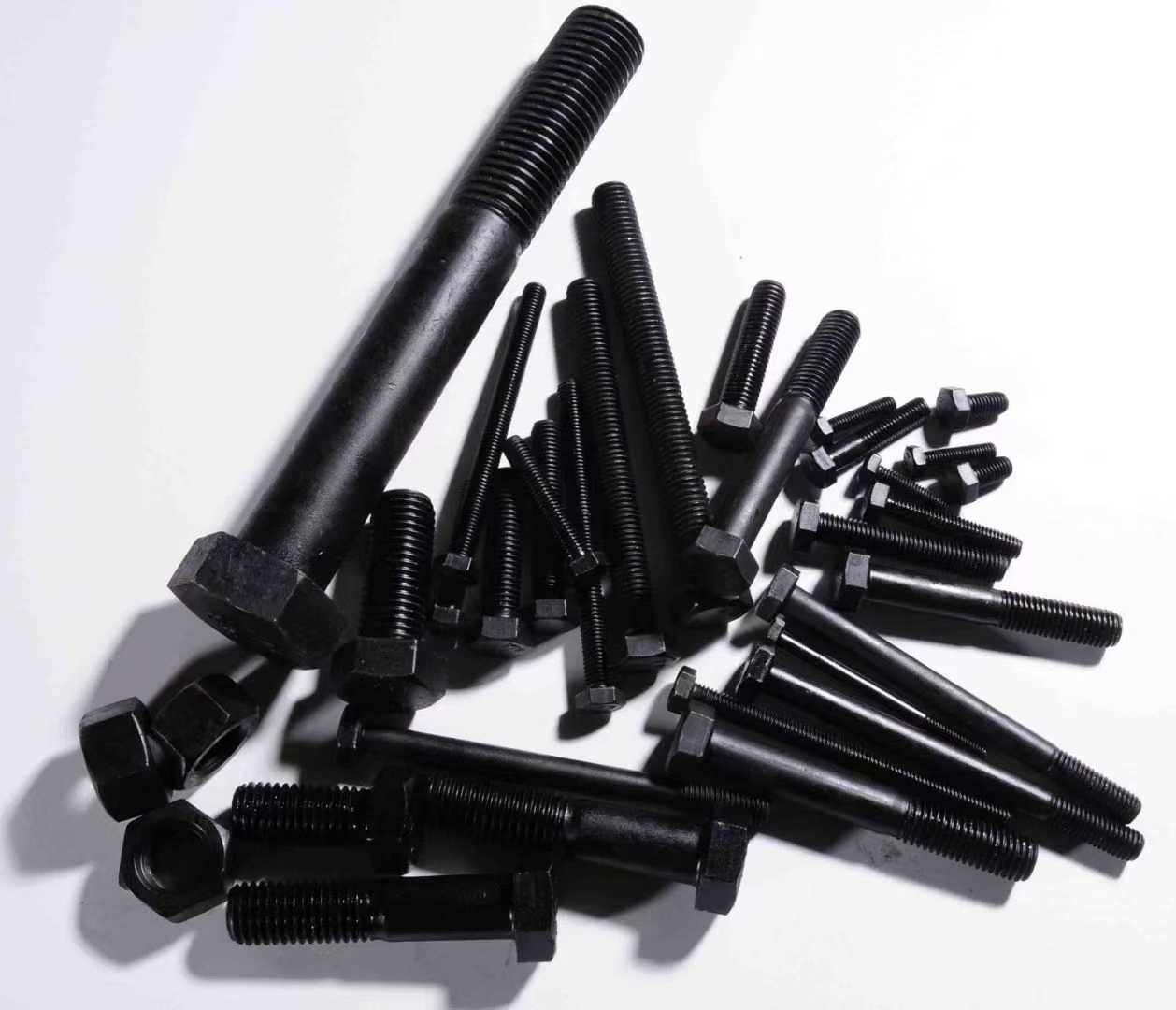

18330064396GB 5782（现行版本GB/T 5782-2016）是中国国家标准规定的半螺纹六角头螺栓标准，对应德国工业标准DIN 931-1987，二者均属于公制紧固件体系中的半牙螺栓通用标准，适用于需要螺杆光杆部分承受剪切力、或需要控制螺纹旋入深度的连接场景，与全螺纹螺栓（GB 5783/DIN 933）形成互补，广泛应用于重型机械、钢结构、桥梁、汽车等领域。
从标准对应关系来看，GB 5782与DIN 931技术框架高度一致，核心结构均为六角头+光杆段+螺纹段的半牙设计，多数规格具备互换性，仅在头部尺寸和牙长计算规则上存在局部差异。
半牙螺栓的螺纹长度（牙长，）是核心技术参数，二者的计算规则如下：
两个标准的牙长均遵循“短规格螺栓牙长更长、长规格螺栓牙长固定”的设计原则，均采用分段式牙长规定：
本文章的图纸对应规格牙长实测值如下表：
规格 | 公称直径d(mm) | 公称长度l(mm) | GB 5782牙长b(mm) | DIN 931牙长b(mm) |
M5×50 | 5 | 49.5~50.5 | 16~17.6 | 与国标一致 |
M6×30 | 6 | 29.58~30.42 | 18~20 | 与国标一致 |
M8×35 | 8 | 34.5~35.5 | 22~24.5 | 与国标一致 |
M10×40 | 10 | 39.5~40.5 | 26~29 | 26~29（一致） |
M12×40 | 12 | 39.5~40.5 | 30~32.5 | 与国标一致 |
M14×50 | 14 | 49.5~50.5 | 34~38 | 与国标一致 |
M16×45 | 16 | 44.5~45.5 | 38~42 | 与国标一致 |
M18×60 | 18 | 59.4~60.6 | 42~47 | 与国标一致 |
M20×60 | 20 | 59.4~60.6 | 46~51 | 与国标一致 |
M22×70 | 22 | 69.4~70.6 | 50~55 | 与国标一致 |
M24×70 | 24 | 69.4~70.6 | 54~60 | 与国标一致 |
M27×80 | 27 | 78.5~81.5 | 60~66 | 与国标一致 |
M30×80 | 30 | 78.5~81.5 | 66~73 | 与国标一致 |
M33×100 | 33 | 98.25~101.75 | 72~79 | 与国标一致 |
M36×90 | 36 | 88.25~91.75 | 78~86 | 与国标一致 |
M39×150 | 39 | 148~152 | 90~98 | 与国标一致 |
M42×110 | 42 | 108.25~111.75 | 90~99 | 与国标一致 |
M48×120 | 48 | 118~122 | 108~118 | 与国标一致 |
两个标准的牙长计算规则完全一致，仅M12等少数规格的牙长公差上限存在1mm以内的细微差异，实际使用中不影响功能互换。
与全螺纹螺栓的差异规律一致，半牙螺栓的头部尺寸差异集中在M10、M12、M14、M22四个规格：
规格 | GB 5782对边宽度s(mm) | DIN 931对边宽度s(mm) | 差异值 |
M10 | 15.73~16 | 16.73~17 | 国标小1mm |
M12 | 17.73~18 | 18.67~19 | 国标小1mm |
M14 | 20.67~21 | 21.67~22 | 国标小1mm |
M22 | 33.38~34 | 31.61~32 | 国标大2mm |
其他规格 | 与DIN 931完全一致 | 与GB 5782完全一致 | 无差异 |
该差异的实际影响与全螺纹螺栓相同：手动安装可通用，批量自动化安装需匹配对应规格的套筒工具。

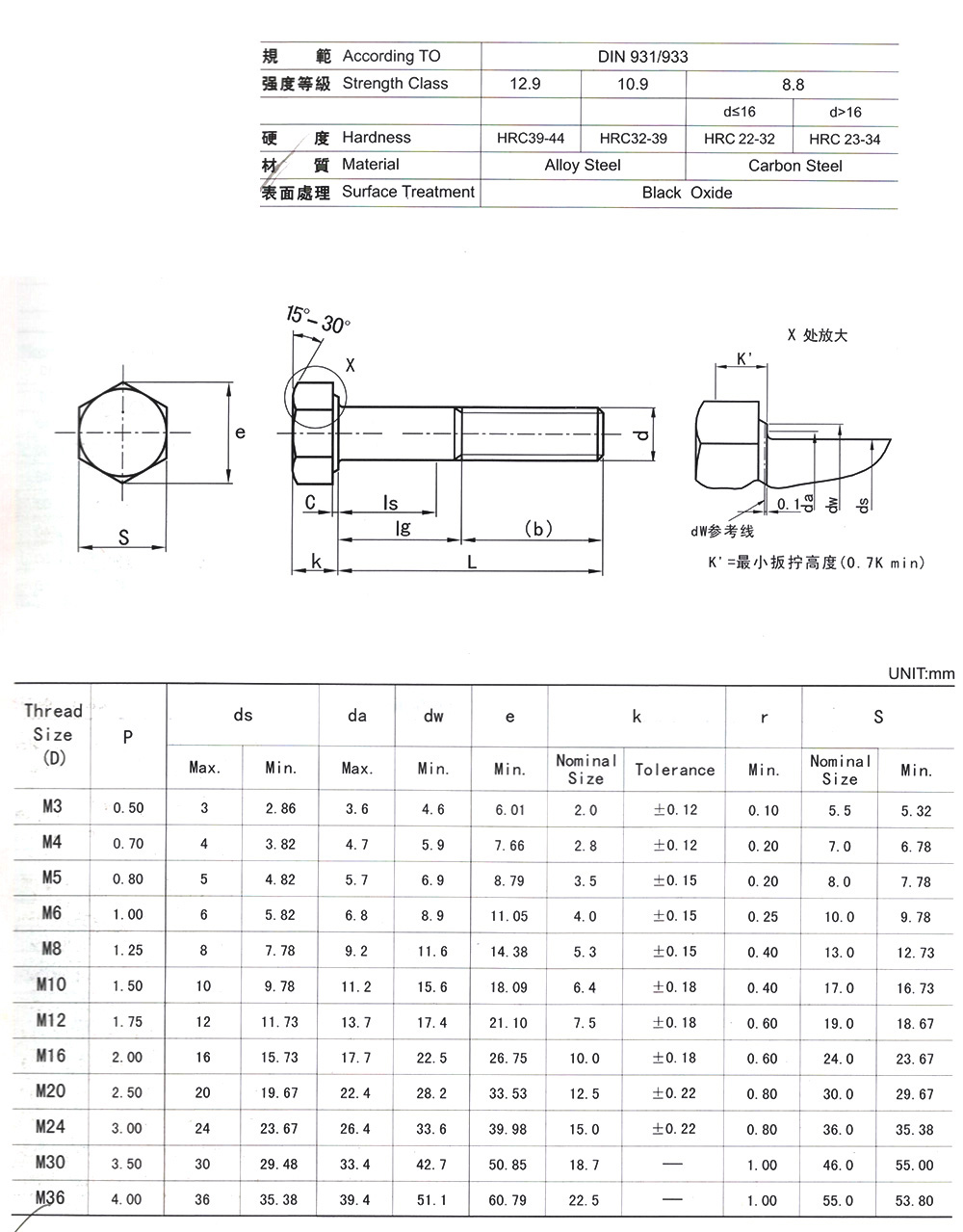

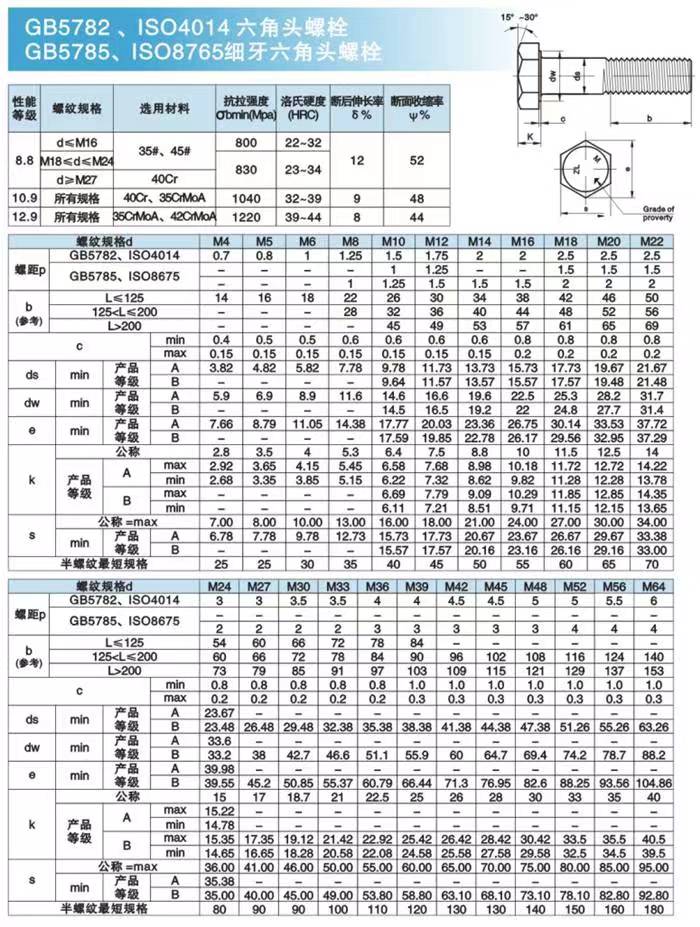

规格型号 | 螺纹公称直径d(mm) | 螺距P(mm) | 公称长度l(mm) | 牙长b(mm) | 头部高度k(mm) | 对边宽度s(mm) | 对角宽度e_min(mm) |
GB5782-M5×50 | 5 | 0.8 | 49.5~50.5 | 16~17.6 | 3.35~3.65 | 7.78~8 | 8.79 |
GB5782-M6×30 | 6 | 1 | 29.58~30.42 | 18~20 | 3.85~4.15 | 9.78~10 | 11.05 |
GB5782-M8×35 | 8 | 1.25 | 34.5~35.5 | 22~24.5 | 5.15~5.45 | 12.73~13 | 14.38 |
GB5782-M10×40 | 10 | 1.5 | 39.5~40.5 | 26~29 | 6.22~6.58 | 15.73~16 | 17.77 |
DIN931-10×40 | 10 | 1.5 | 39.5~40.5 | 26~29 | 6.22~6.58 | 16.73~17 | 18.9 |
GB5782-M12×40 | 12 | 1.75 | 39.5~40.5 | 30~32.5 | 7.32~7.68 | 17.73~18 | 20.03 |
DIN931-12×45 | 12 | 1.75 | 44.5~45.5 | 30~33.5 | 7.32~7.68 | 18.67~19 | 21.1 |
GB5782-M14×50 | 14 | 2 | 49.5~50.5 | 34~38 | 8.62~8.98 | 20.67~21 | 23.36 |
GB5782-M16×45 | 16 | 2 | 44.5~45.5 | 38~42 | 9.82~10.18 | 23.67~24 | 26.75 |
GB5782-M18×60 | 18 | 2.5 | 59.4~60.6 | 42~47 | 11.285~11.715 | 26.67~27 | 30.14 |
GB5782-M20×60 | 20 | 2.5 | 59.4~60.6 | 46~51 | 12.285~12.715 | 29.67~30 | 33.53 |
GB5782-M22×70 | 22 | 2.5 | 69.4~70.6 | 50~55 | 13.785~14.215 | 33.38~34 | 37.72 |
GB5782-M24×70 | 24 | 3 | 69.4~70.6 | 54~60 | 14.785~15.215 | 35.38~36 | 39.98 |
GB5782-M27×80 | 27 | 3 | 78.5~81.5 | 60~66 | 16.65~17.35 | 40~41 | 45.2 |
GB5782-M30×80 | 30 | 3.5 | 78.5~81.5 | 66~73 | 18.28~19.12 | 45~46 | 50.85 |
GB5782-M33×100 | 33 | 3.5 | 98.25~101.75 | 72~79 | 20.58~21.42 | 49~50 | 55.37 |
GB5782-M36×90 | 36 | 4 | 88.25~91.75 | 78~86 | 22.08~22.92 | 53.8~55 | 60.79 |
GB5782-M39×150 | 39 | 4 | 148~152 | 90~98 | 24.58~25.42 | 58.8~60 | 66.44 |
GB5782-M42×110 | 42 | 4.5 | 108.25~111.75 | 90~99 | 25.58~26.42 | 63.1~65 | 71.3 |
GB5782-M48×120 | 48 | 5 | 118~122 | 108~118 | 29.56~30.42 | 73.1~75 | 82.6 |
1. 适用场景选择：半牙螺栓适用于连接部件厚度较大、需要光杆承受剪切载荷、或需要严格控制螺纹旋入深度的场景，全牙螺栓适用于连接部件较薄、需要螺纹贯穿整个连接副的场景
2. 标准体系选择：
1. 国内项目、通用机械连接优先选用GB 5782，供应链成熟、采购成本低
2. 出口欧盟项目、欧洲进口设备备件替换优先选用DIN 931，符合当地标准要求
3. 互换注意事项：
1. 除M10、M12、M14、M22规格外，其余规格可完全互换
2. 上述四个规格手动安装可通用，自动化安装需匹配对应套筒
3. 高强度剪切连接场景建议优先选用同一标准体系的螺栓，避免公差累积导致的载荷分布不均
