三爪式联轴器选型实用指南

一、产品概述

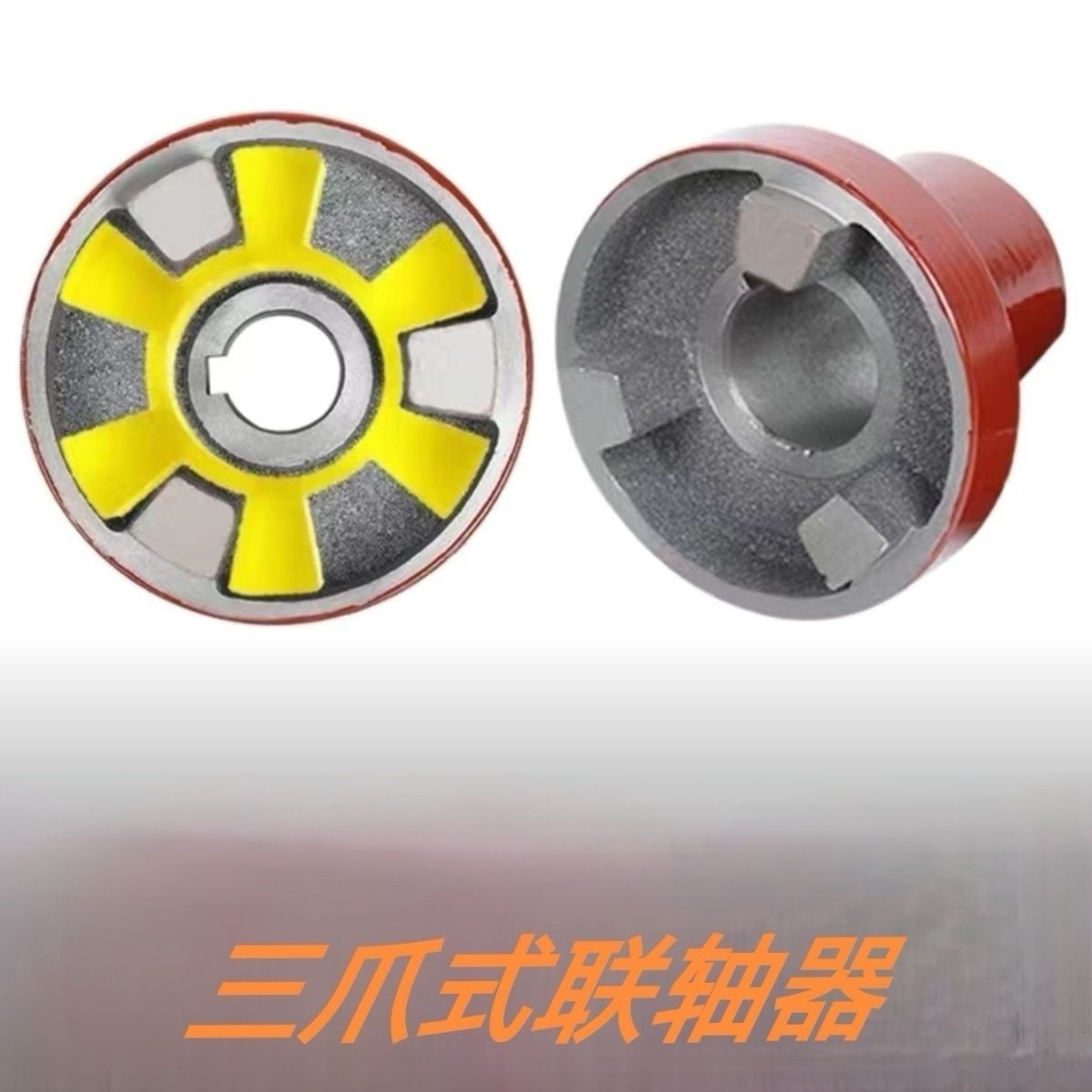

三爪式联轴器（又称梅花联轴器）是工业传动领域应用最广泛的弹性联轴器之一，主要用于连接电机与负载设备（如水泵、减速机、风机等），实现扭矩传递的同时缓冲振动、补偿安装误差。其核心结构由两个金属爪盘和中间的聚氨酯弹性缓冲垫组成，具备拆装简便、免维护、减震降噪等优势，适配功率范围覆盖0.75KW~132KW的通用传动场景。

二、联轴器选型核心步骤

选型需遵循「先匹配电机轴径，再确认负载参数，最后校核安装尺寸」的流程，可结合配套的《Y系列电机轴径对照表》快速定位基础参数。

2.1 第一步：确认电机端与负载端轴径

首先根据电机的功率和极数（转速），查询电机标准输出轴径：

1. 电机极数与转速对应关系：2极（同步转速3000rpm）、4极（1500rpm）、6极（1000rpm）、8极（750rpm）；

2. 同功率下，极数越高电机轴径越大，例如15KW电机：2极/4极轴径为42mm，6极轴径为48mm，8极轴径为55mm；

3. 同时测量负载设备的输入轴径，联轴器需同时适配两端轴径，若两端轴径不同可选择异径定制型号。

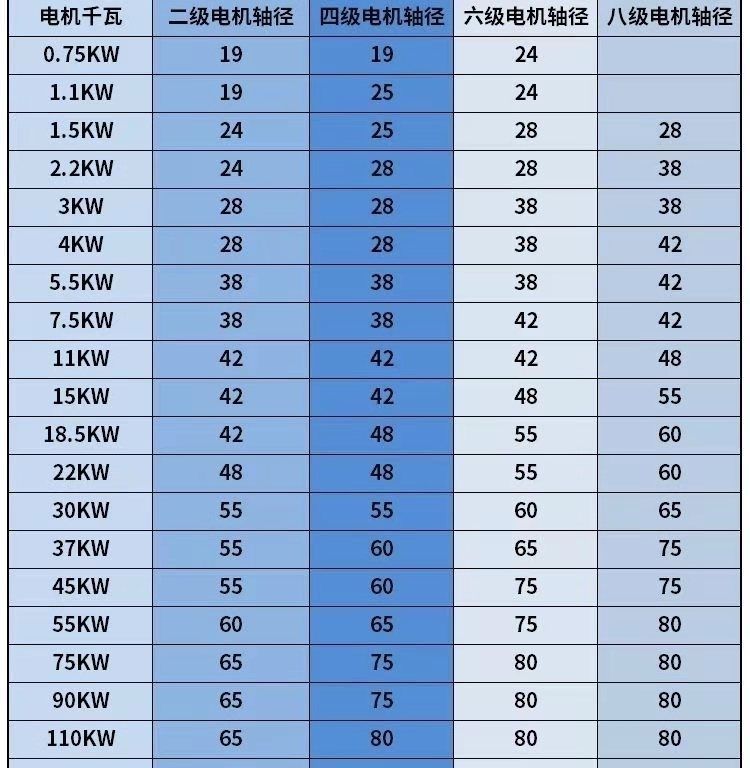

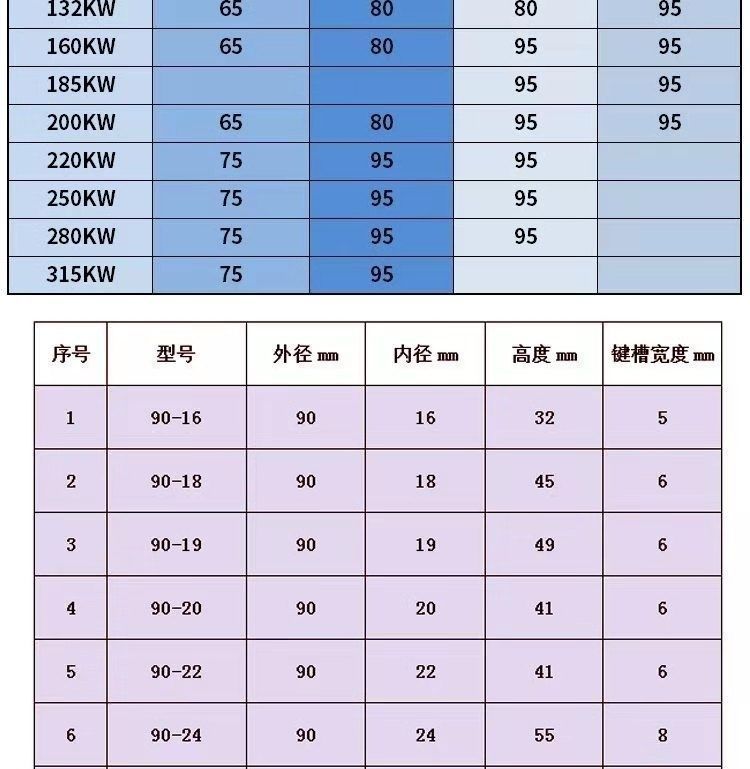

附：常用功率电机轴径参考表

2.2 第二步：选择对应规格联轴器

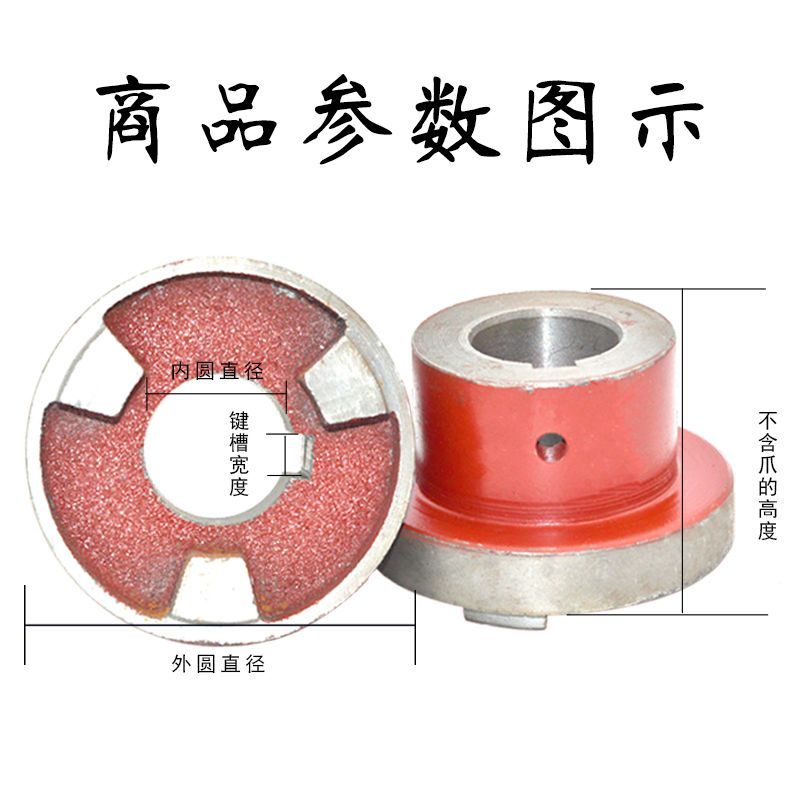

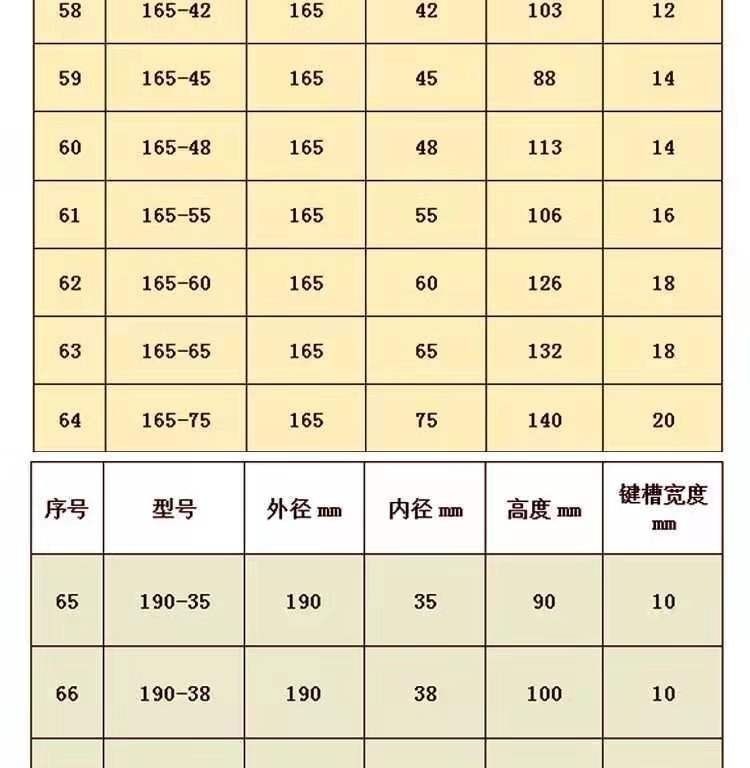

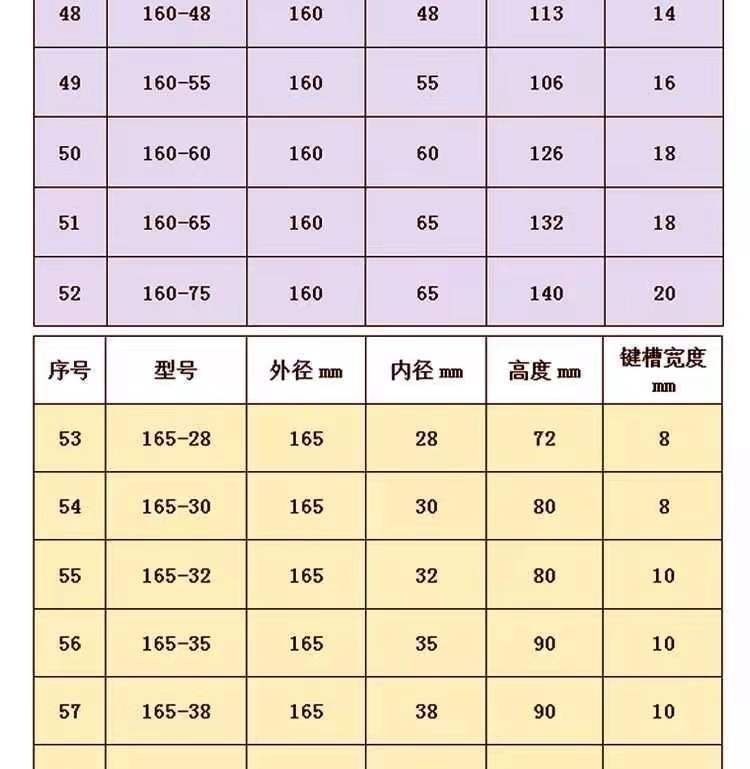

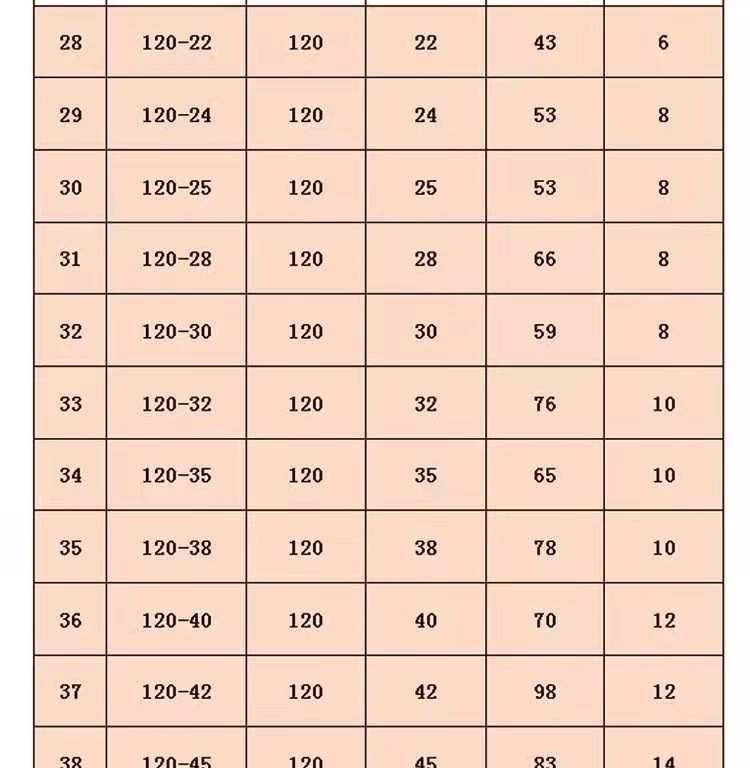

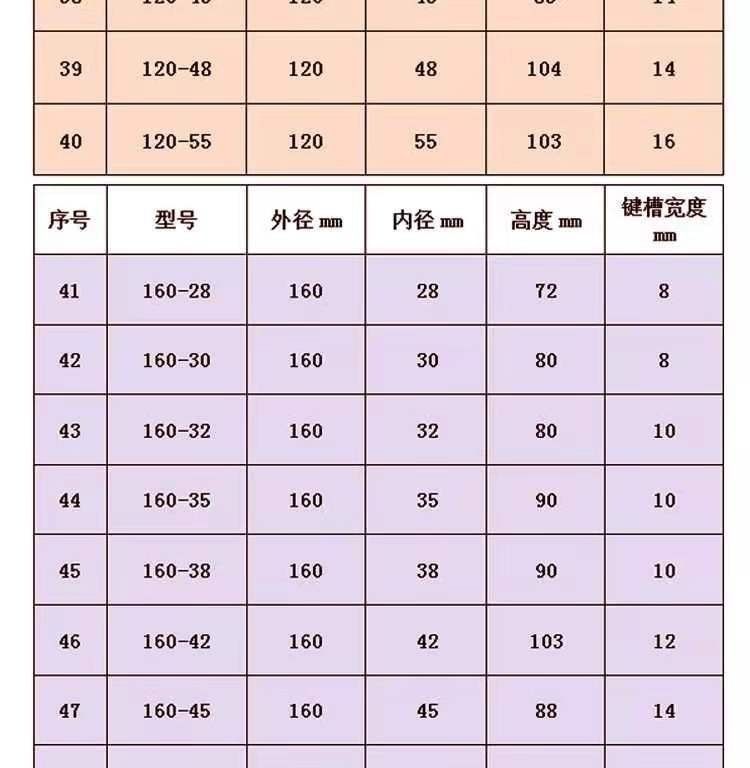

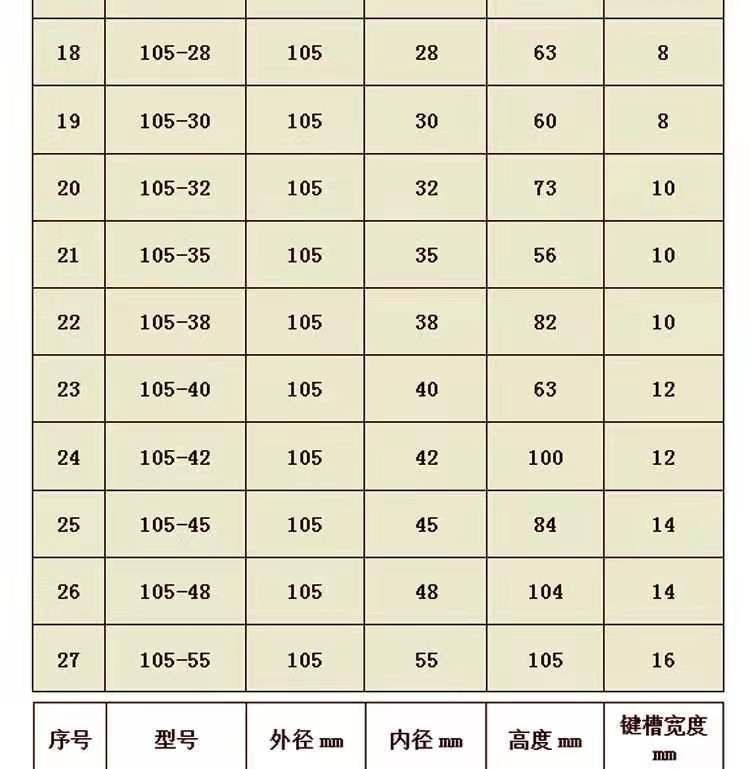

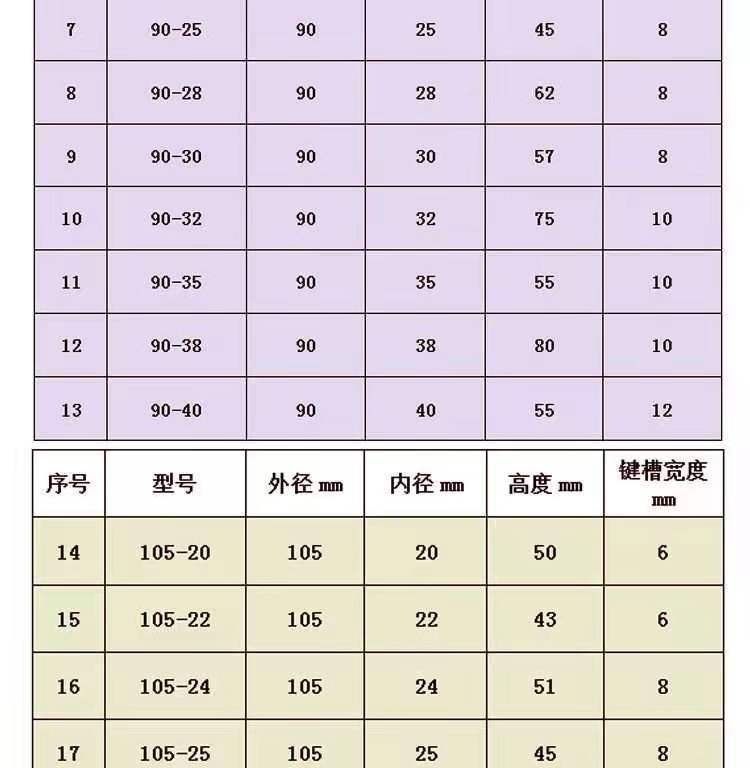

根据轴径选择联轴器型号，型号命名规则为「外径-内径」，例如型号105-42代表联轴器法兰外径105mm，适配轴径42mm。可参考以下规格与功率适配关系快速选型：

选型需同时满足3个参数匹配：

1. 联轴器内径需与电机/负载轴径完全一致，误差不超过0.1mm；

2. 键槽宽度必须与轴上平键尺寸匹配，常见键槽宽度对应关系：轴径16~22mm对应键宽5~6mm，24~30mm对应键宽8mm，32~40mm对应键宽10mm，42~50mm对应键宽12~14mm，55mm以上对应键宽16~20mm；

3. 联轴器总高度需适配安装空间，避免与设备端盖或其他部件干涉。

2.3 第三步：扭矩与工况校核

选型完成后需验证额定扭矩是否满足工况需求：

1. 计算所需扭矩：，其中为电机功率(KW)，为转速(rpm)，为工况系数（平稳负载取1.5~2，冲击负载取2~3，重载启动取3~4）；

2. 联轴器额定扭矩需大于计算所得的所需扭矩，避免过载损坏；

3. 正反转频繁、启停冲击大的场景建议提高一档规格选型。

三、缓冲型聚氨酯胶垫选用指南

聚氨酯（PU）弹性垫是三爪式联轴器的核心易损件，直接影响联轴器的缓冲效果和使用寿命，选型需关注以下要点：

3.1 材质特性选择

目前主流聚氨酯胶垫分为3类，可根据工况选择：

1. 普通聚酯型聚氨酯（ shore A 90~95 ）：成本低，耐磨性能好，适用于-20℃~80℃常规工况，是大部分通用设备的首选；

2. 耐油聚氨酯：添加耐油改性剂，适合接触润滑油、液压油的场景，比如减速机输出端、液压设备配套；

3. 耐高温聚氨酯：可耐受120℃高温，适合冶金、锅炉配套等高温环境使用。

3.2 规格匹配

胶垫规格需与联轴器外径完全匹配，不同外径对应的爪数不同：

1. 外径90~120mm联轴器：适配5瓣梅花形胶垫；

2. 外径160~190mm联轴器：适配6瓣或8瓣梅花形胶垫；

3. 胶垫的瓣部厚度需与爪盘间隙匹配，安装后应有0.2~0.5mm的预压量，避免间隙过大导致传动冲击。

3.3 更换维护提示

1. 正常工况下聚氨酯胶垫使用寿命为2~3年，出现裂纹、掉块、弹性下降时需及时更换；

2. 更换时需清洁两个爪盘的接触面，避免杂质残留加速胶垫磨损；

3. 若胶垫短期内频繁损坏，需检查两轴对中精度，同轴度误差应控制在0.1mm以内，角度误差不超过1°。

四、常见选型误区与解决方案

1. 误区1：仅按轴径选择型号，忽略扭矩校核
解决方案：冲击负载工况下至少预留2倍以上的扭矩余量，例如11KW电机带破碎机负载，常规选105-42即可，冲击工况建议选120-42规格。

2. 误区2：胶垫硬度越高越好
解决方案：常规场景选shore A 92~95硬度即可，硬度过高会失去缓冲效果，导致轴承受冲击载荷加大；硬度过低则扭矩传递不足，容易出现变形打滑。

3. 误区3：安装时强行敲打装配
解决方案：优先采用热装或压装方式，禁止用铁锤直接敲击联轴器端面，避免爪盘变形或出现裂纹。
