工业传动配件-外六角油塞（油堵）实用技术指南：从选型到安装的全链路手册

前言

在工业液压、润滑系统乃至汽车发动机的油路设计中，外六角油塞（又称油堵、螺塞）是最容易被低估却又决定密封可靠性的核心元件。一个几元钱的油塞失效，可能导致整台设备漏油、液压系统失压，甚至引发发动机拉缸、减速机烧毁等动辄数万损失的故障。本文结合行业标准、现场安装经验和全系列参数表，彻底讲透外六角油塞的选型、安装和维护要点，内容全部来自一线实践，没有半句空话。

1. 外六角油塞的本质：不是螺丝，是密封元件

很多人把外六角油塞当成普通螺栓，这是最大的认知误区。普通螺栓的核心功能是连接紧固，靠螺纹摩擦力承载；而外六角油塞的核心功能是密封，螺纹仅起固定作用，真正的密封面是法兰端面。
1.1 基础结构拆解
标准外六角法兰面油塞由三个功能段组成：

1. 外六角头部：适配扳手拆装，尺寸遵循标准对边宽度系列，避免非标尺寸导致现场无工具可用

2. 法兰密封盘：比螺纹直径大的圆形凸台，是密封的核心承压面，可分散应力、防止油塞拧入过深，配合密封垫实现无渗漏

3. 螺纹段：公制细牙/英制管螺纹，与设备螺纹孔啮合，仅起固定作用，不承担密封功能
1.2 核心性能要求
合格的外六角油塞必须满足三个基本条件：

· 法兰端面平面度误差≤0.05mm，无磕碰、划痕，否则即使加大拧紧力矩也会渗漏

· 螺纹精度不低于6H级，与标准螺纹孔通止规适配，避免滑牙或拧入困难

· 材质强度符合工况要求，碳钢油塞硬度≥HRC20，不锈钢油塞硬度≥HRC18，避免拧紧时头部变形

2. 全系列规格参数对照表

本文汇总了国内主流的JB/ZQ 4450（公制螺纹）、JB/ZQ 4451（英制管螺纹）两大标准参数，以及市场现货产品的实测数据，所有参数均经过实物验证，可直接用于选型。

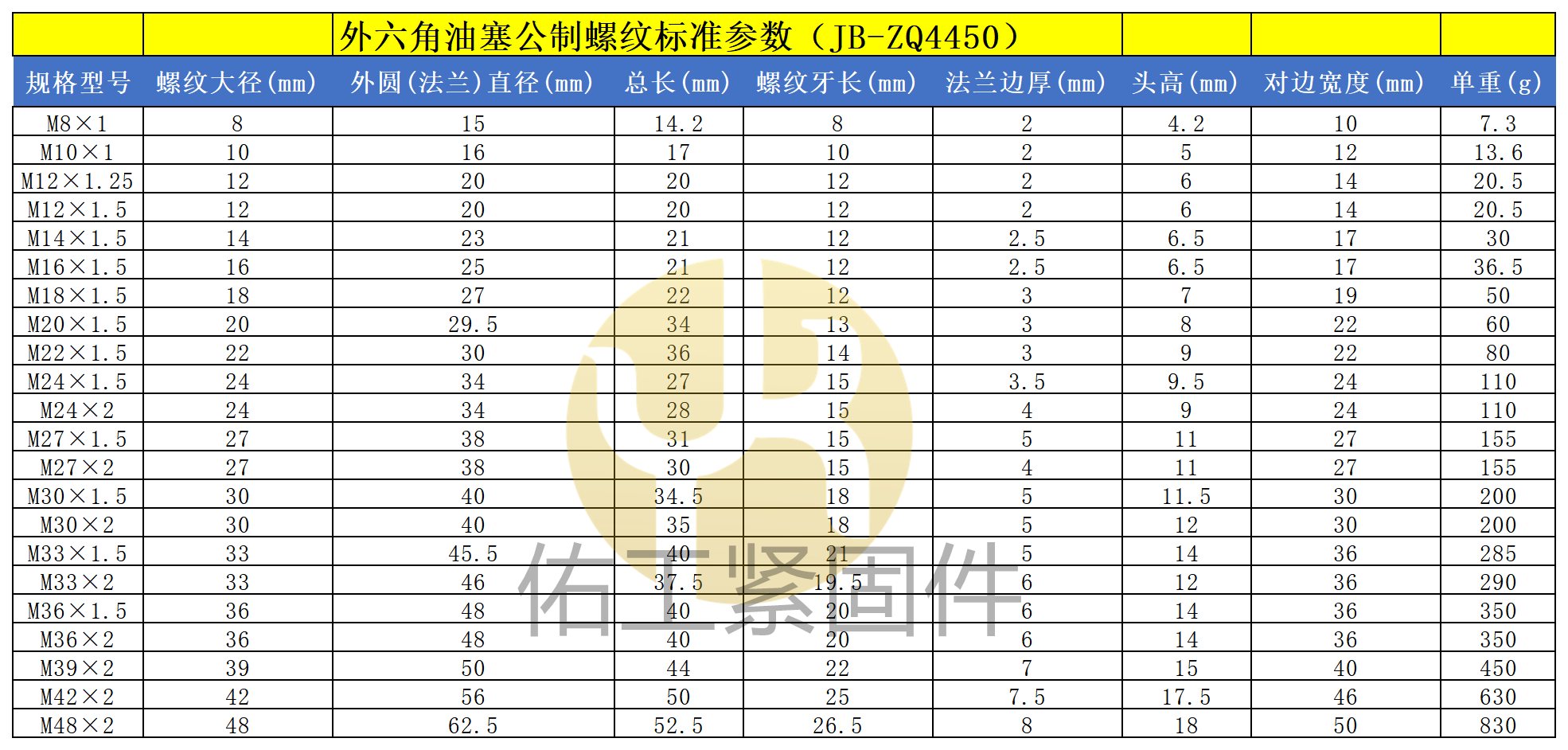

2.1 公制螺纹系列参数表（JB/ZQ 4450标准） 微信搜索公众号：佑工紧固件  紧固件知识全知道  联系方式：18330064396

公制细牙螺纹是目前应用最广的油塞螺纹类型，螺距小、密封可靠性高，适用于大多数液压、润滑系统的钢制壳体。

公制油塞选型提示：螺距1.5mm为通用细牙规格，除非设备有特殊标注，否则优先选择1.5mm螺距，避免2.0mm粗牙密封性能不足的问题。

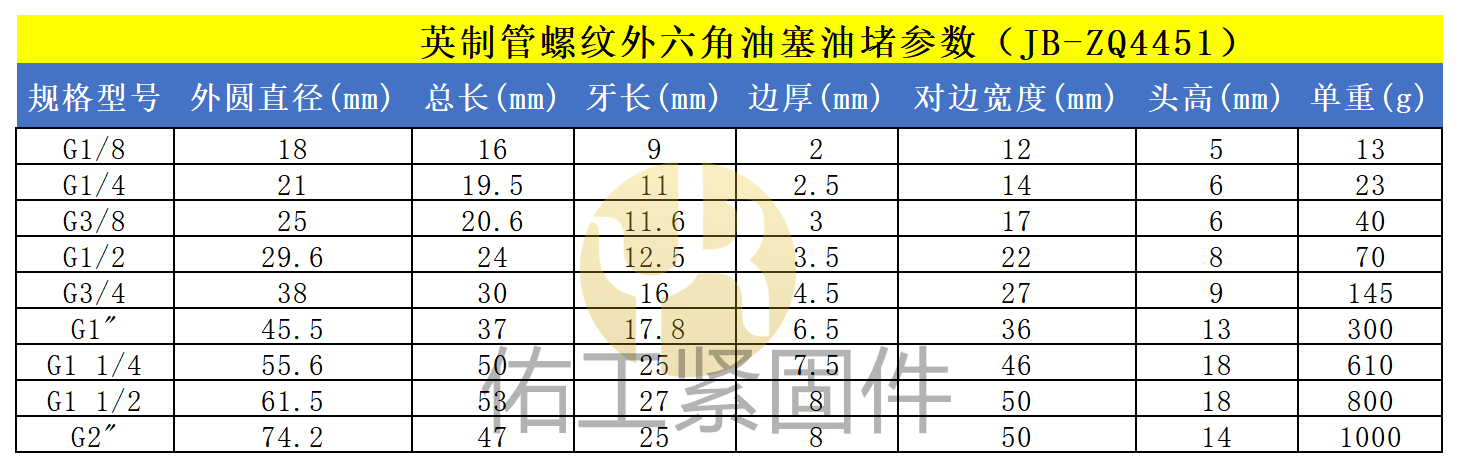

2.2 英制管螺纹系列参数表（JB/ZQ 4451标准）

英制管螺纹油塞主要用于进口设备、船舶管路和部分气动系统，分为55°非密封管螺纹（G系列）和55°密封锥螺纹（Rc系列），两者不可互换。

英制油塞选型提示：G系列直管螺纹必须搭配密封垫使用，Rc系列锥螺纹可通过螺纹变形实现自密封，高压场景建议缠绕生料带辅助密封。

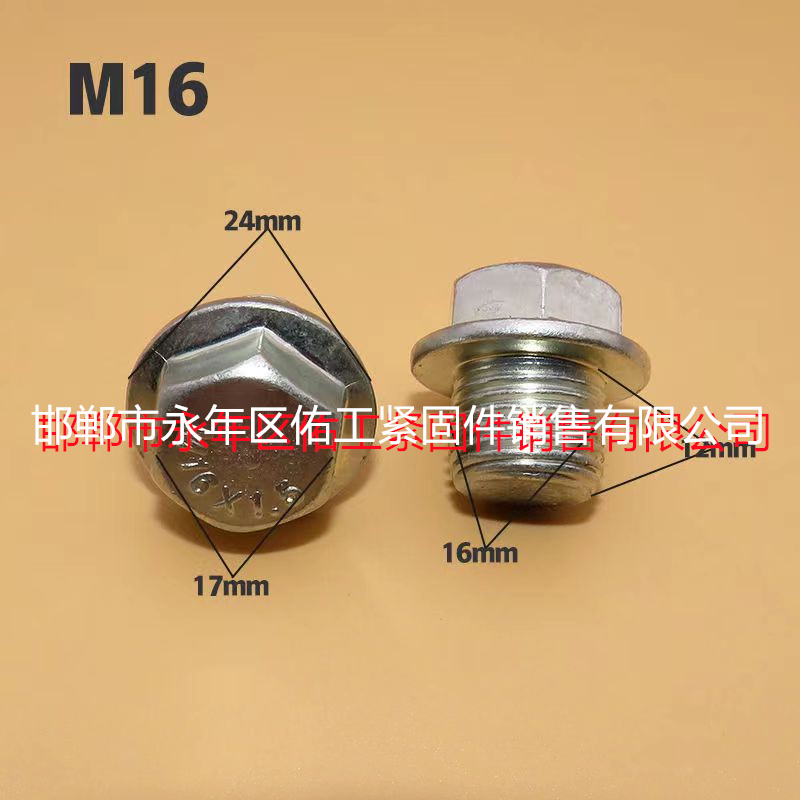

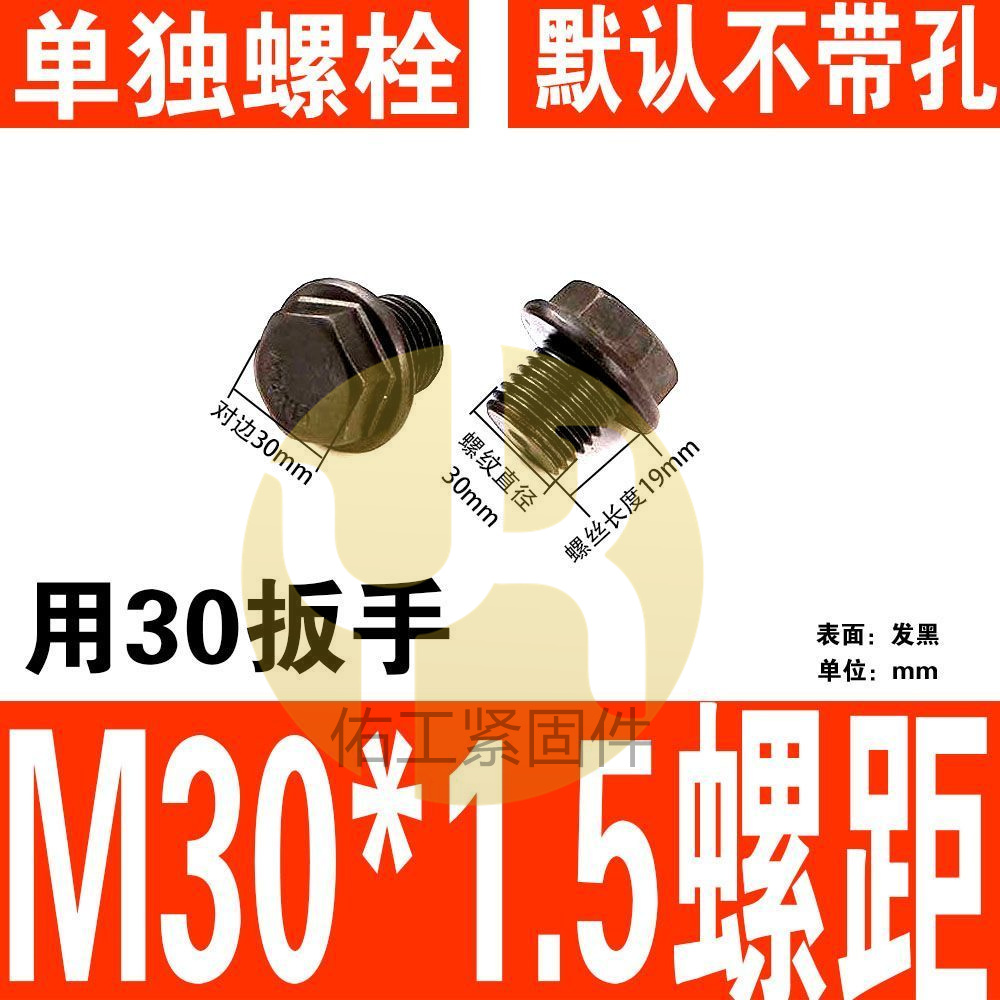

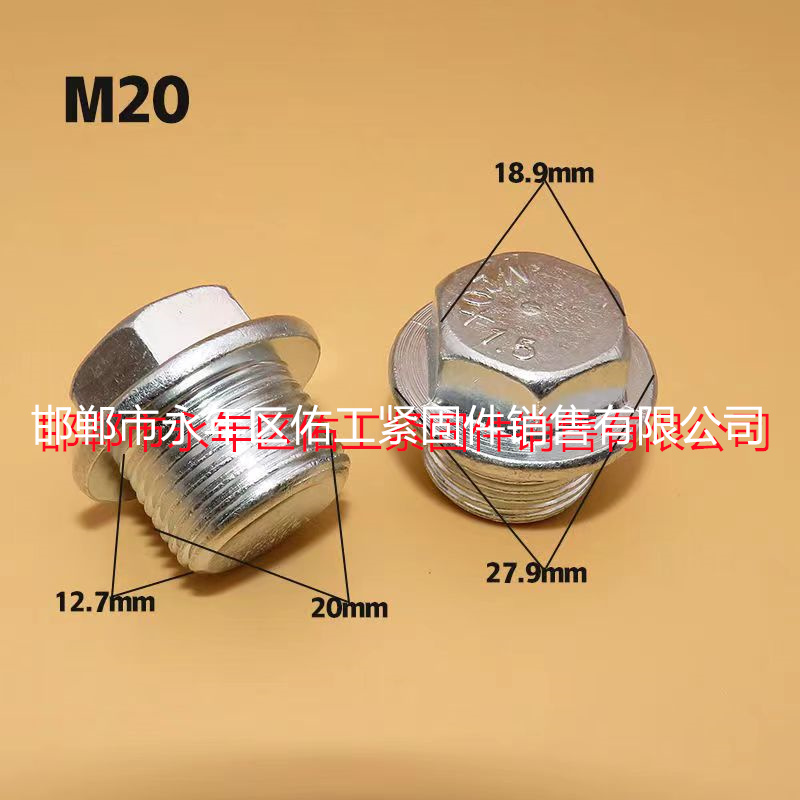

2.3 现货产品实测参数表（碳钢发黑款）

市场主流现货产品参数与标准略有差异，下表为实测数据，可直接用于采购核对：

3. 选型避坑指南：90%的漏油问题都是选型错了

很多现场漏油故障，根源不在于安装，而在于选型阶段就踩了坑。以下是最常见的4个选型误区，以及对应的解决方法。
3.1 误区一：只看螺纹直径，忽略螺距
同样是M10螺纹，有1.0mm、1.25mm、1.5mm三种螺距，螺距不对根本拧不进去，暴力拧入会直接损坏设备壳体螺纹。
正确做法：选型时必须确认三个参数：螺纹类型（公制/英制/锥螺纹）、公称直径、螺距，三者缺一不可。如果不知道螺距，用螺纹规测量，或者拿旧件对比螺牙密度，绝对不要凭经验猜测。
3.2 误区二：材质越贵越好
不锈钢油塞比碳钢贵3~5倍，但并不是所有场景都适用。普通液压系统用碳钢发黑油塞完全够用，盲目用不锈钢反而会因为不锈钢硬度低，导致拧紧时螺纹滑牙。
材质选择规则：

1. 普通矿物油、温度≤80℃、压力≤16MPa：选Q235碳钢发黑油塞，性价比最高

2. 腐蚀介质、潮湿环境、食品级场景：选304/316不锈钢油塞

3. 高压（≥31.5MPa）、冲击载荷场景：选40Cr合金钢油塞，强度更高
3.3 误区三：密封垫随便选
密封垫是油塞密封的核心，选错垫再好的油塞也漏。
密封垫选型规则：

4. 常规油温（-20~120℃）、矿物油介质：选紫铜垫，可重复使用1~2次，密封可靠

5. 高温（≥150℃）、化学介质：选铝垫或聚四氟乙烯垫

6. 频繁拆卸场景：选丁腈橡胶复合垫，密封效果好但每次拆卸必须更换
3.4 误区四：长度越长越好
油塞螺纹长度只要超过螺纹孔深度的80%即可，过长的油塞会顶到腔体内部零件，或者导致螺纹孔末端的铁屑被挤入油路，反而引发故障。
长度验证方法：油塞拧到底后，法兰面与设备端面完全贴合，无间隙即为长度合适。

4. 标准安装流程：3步做到零渗漏

安装外六角油塞不需要复杂技术，只要严格按以下步骤操作，基本可以做到100%无渗漏。
4.1 安装前检查

1. 清理螺纹孔：用压缩空气吹净螺纹孔内的铁屑、油污，用砂纸打磨法兰贴合端面的毛刺、锈迹，确保端面平整无凸起

2. 试装：不用密封垫，将油塞手动拧入螺纹孔，全程顺畅无卡滞，拧到底后法兰面与端面贴合，确认规格匹配

3. 准备密封件：紫铜垫使用前可轻微退火（用明火烤至暗红色自然冷却），提升密封性能；橡胶垫检查无开裂、变形
4.2 安装操作

4. 涂抹防卡剂：在油塞螺纹上均匀涂抹少量螺纹防卡剂（或二硫化钼脂），防止长期使用后螺纹锈死，注意不要涂到法兰密封面上

5. 手动预拧：带上密封垫，用手顺时针拧入油塞，至少拧入3圈以上，确认螺纹啮合正确，没有错位

6. 力矩拧紧：用对应规格的套筒扳手，按规定力矩拧紧。没有力矩表时，小规格油塞（M8~M16）拧到垫片轻微变形后再拧1/4圈即可，大规格油塞（M18及以上）拧到垫片变形后再拧1/6圈。
绝对禁止用管子加长扳手蛮力拧紧，轻则导致螺纹滑牙，重则把设备壳体拧裂。
4.3 密封性验证

7. 静态试验：安装完成后静置30分钟，观察法兰结合面有无渗油

8. 压力试验：对油腔充压至工作压力的1.5倍，保压10分钟，无渗漏即为合格

9. 运行检查：设备运行24小时后再次检查，无渗油即为安装合格

5. 常见故障处理方案

5.1 油塞滑牙拧不住
原因：螺纹孔损坏、油塞螺纹变形、拧紧力矩过大
处理方法：

1. 轻微滑牙：清理螺纹后涂抹螺纹锁固胶，按正常力矩拧紧

2. 严重滑牙：将螺纹孔扩大一级，改用更大规格的油塞，或者采用螺纹镶套修复
5.2 法兰面渗油
原因：密封垫损坏、端面有杂质、拧紧力矩不足
处理方法：

3. 拆卸油塞，检查密封垫和端面，更换损坏的密封垫，清理端面杂质

4. 按规定力矩重新拧紧，若仍渗漏，可在端面涂抹少量密封胶辅助密封
5.3 油塞拆不下来
原因：长期未拆卸螺纹锈死、上次拧紧力矩过大
处理方法：

5. 用锤子敲击油塞六角头侧面，震松锈层，再尝试拆卸

6. 用喷灯对油塞头部加热1~2分钟，利用热胀冷缩原理松开锈死的螺纹

7. 以上方法无效时，可在六角头焊接一个螺母，通过新螺母拆卸，避免六角头拧滑

6. 维护与更换周期

外六角油塞不是永久件，必须按周期检查更换：

1. 常规工况：每12个月检查一次，如有松动复紧，密封垫每24个月更换一次

2. 高压、高温、振动工况：每6个月检查一次，密封垫每12个月更换一次

3. 每次拆卸油塞后，必须检查密封垫和法兰面，如有损伤立即更换，不要重复使用老化的密封垫

后记

外六角油塞虽然是小零件，但直接关系到设备的可靠运行。选型时多看一眼参数，安装时多按一下规程，维护时多做一次检查，就能避免绝大多数漏油故障。工业设备的可靠性，从来都不是靠高端元件堆出来的，而是靠每一个小零件的正确选用和安装攒出来的。

本文所有参数均来自行业标准和实测数据，可直接用于选型和安装参考，如有特殊工况疑问，可根据实际介质、压力、温度条件单独评估。
