地脚螺栓选型指南及参数解析

一、概述

地脚螺栓作为工业建筑、钢结构、塔架设备等结构与混凝土基础连接的核心受力部件，其选型直接影响整体结构的安全性与可靠性。本文基于《钢结构锚栓选用图集（20G112-2）》及电力行业标准DL/T 5154-2012，系统梳理常用地脚螺栓的结构类型、参数体系及强度标准，为工程设计与采购提供参考依据。

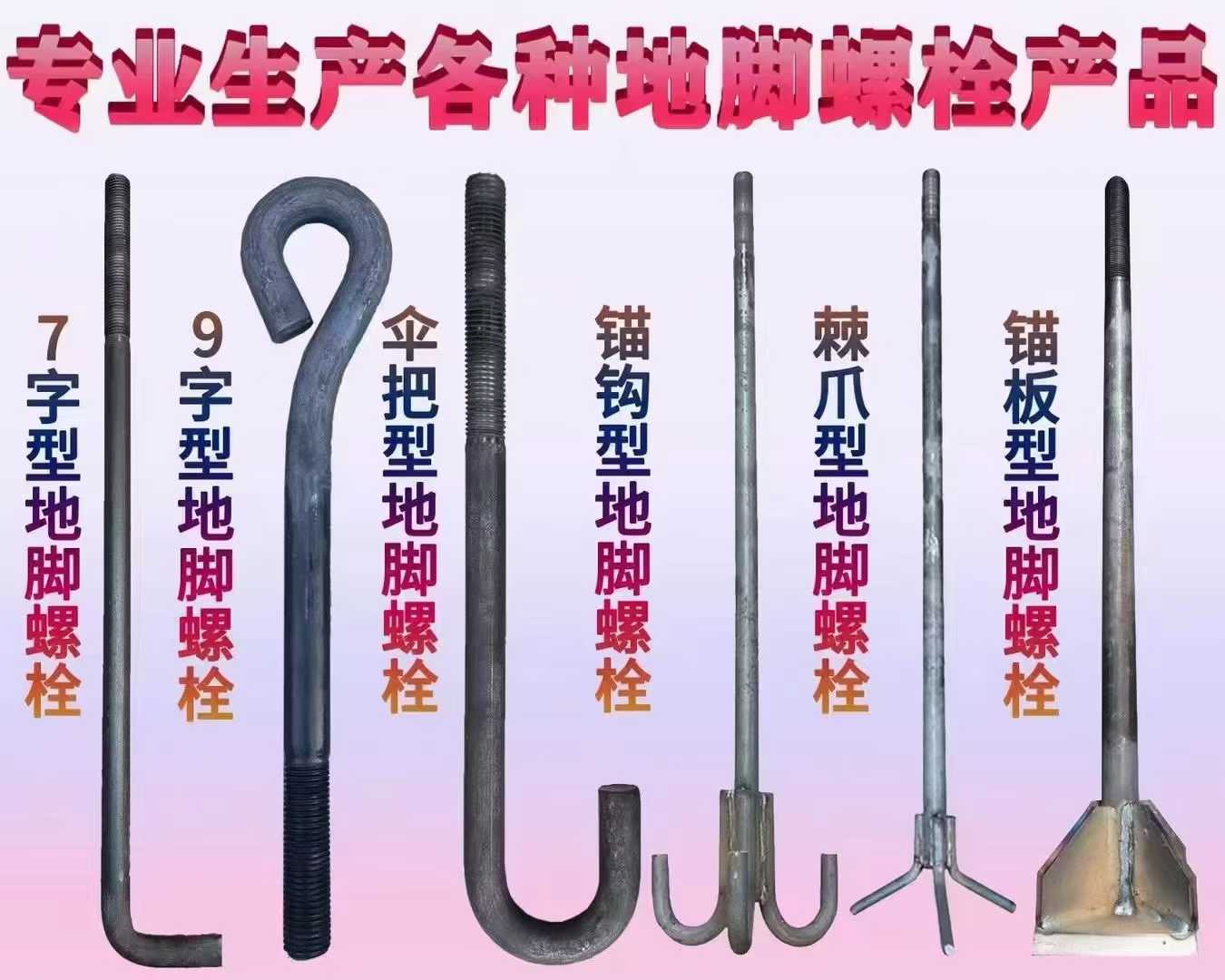

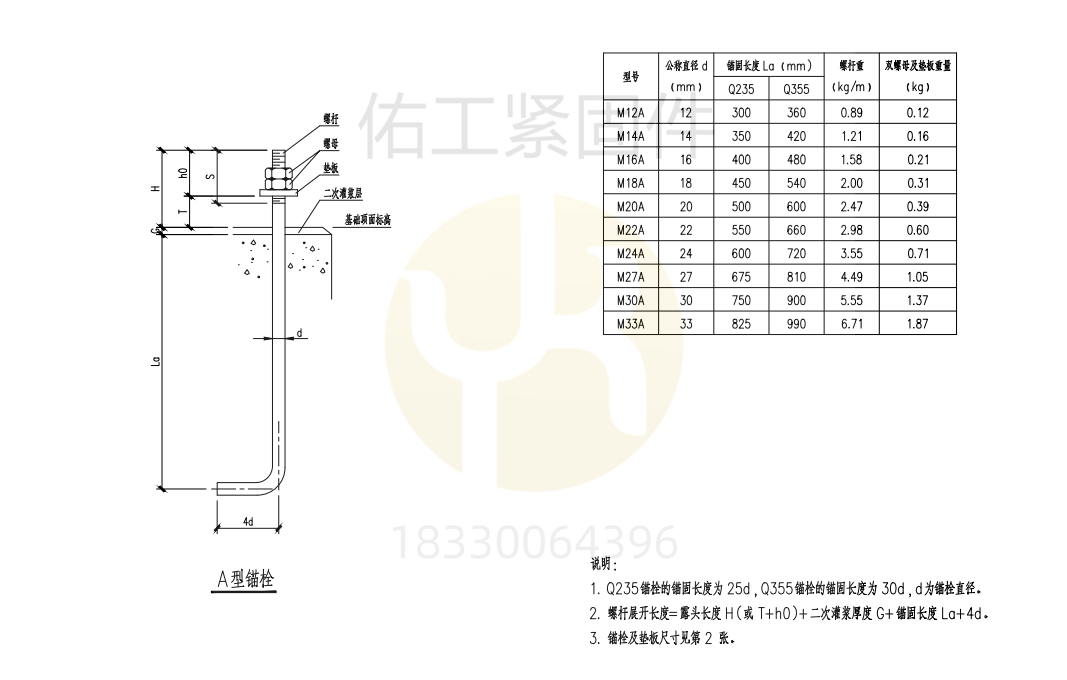

二、A型7字地脚螺栓参数说明

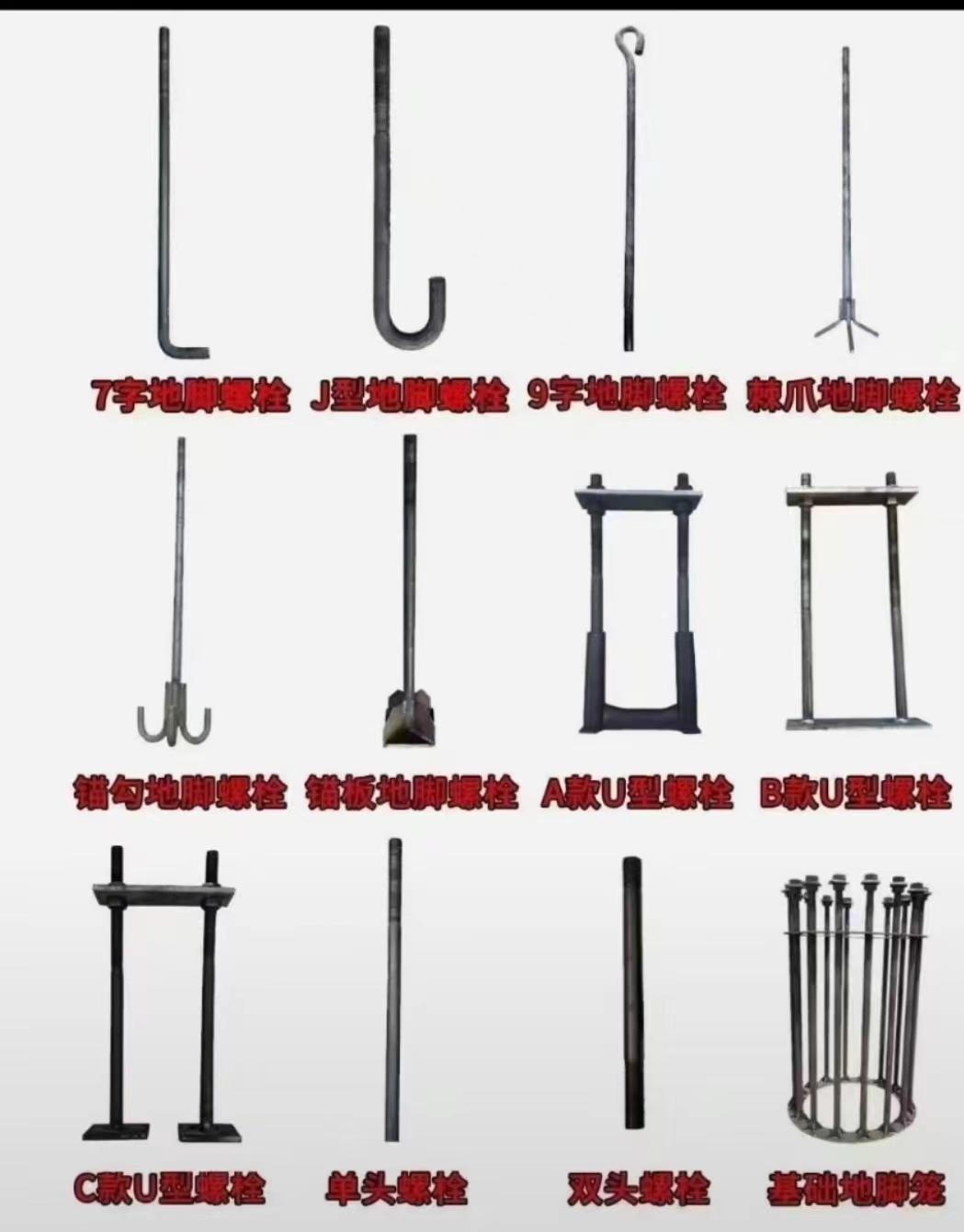

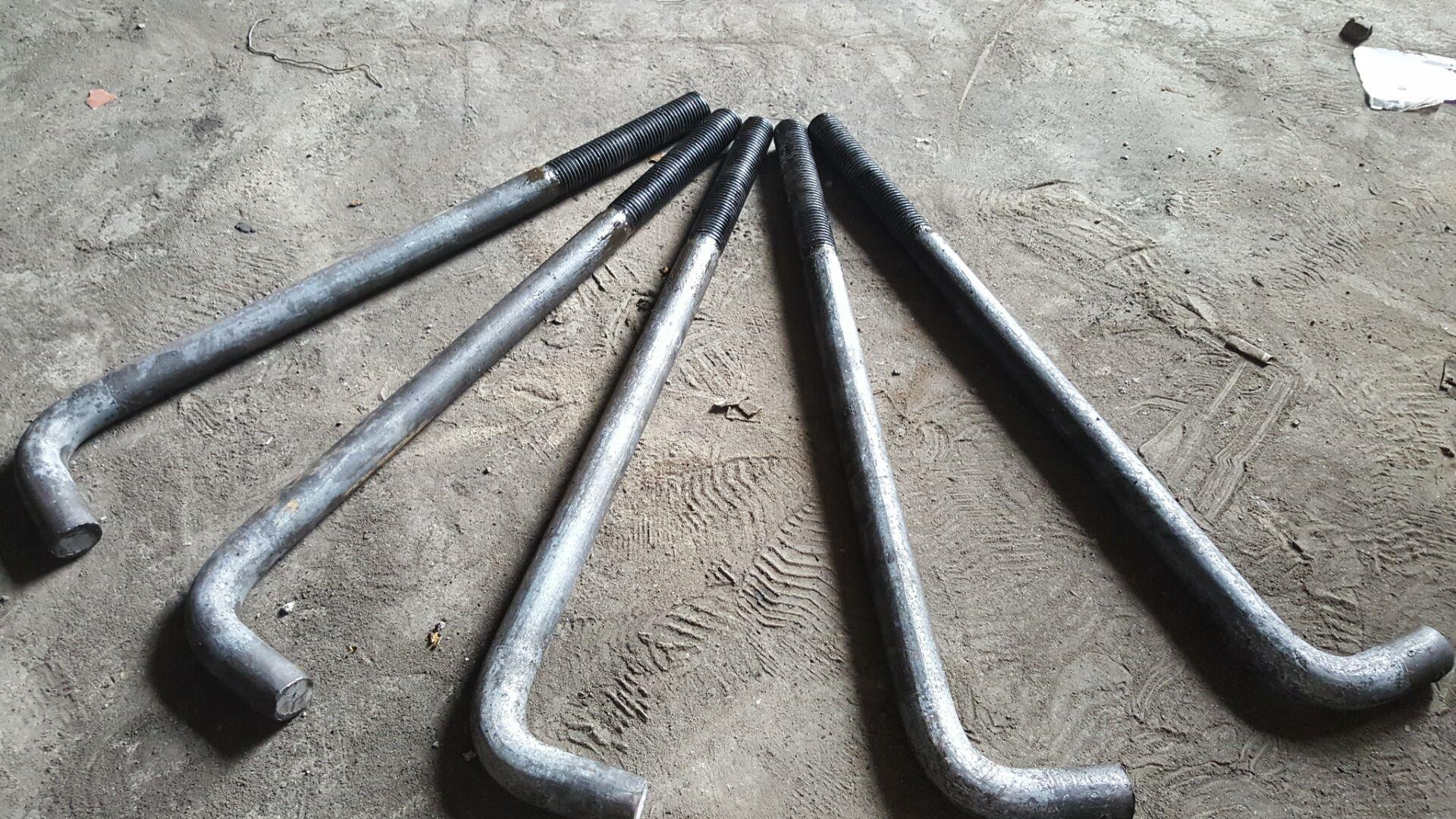

A型7字地脚螺栓是中小型钢结构最常用的预埋锚栓形式，下端采用7字形弯折设计，通过与混凝土的握裹力提供抗拔承载力，安装便捷且成本较低。

2.1 结构与计算规则

1. 结构组成：由螺杆、螺母、垫板三部分组成，预埋段弯折长度为4倍螺栓直径（4d），顶部设置二次灌浆层调整安装精度。

2. 锚固长度规则：Q235材质锚固长度为25d，Q355材质锚固长度为30d（d为螺栓公称直径）。

3. 长度计算公式：

2.2 规格参数表

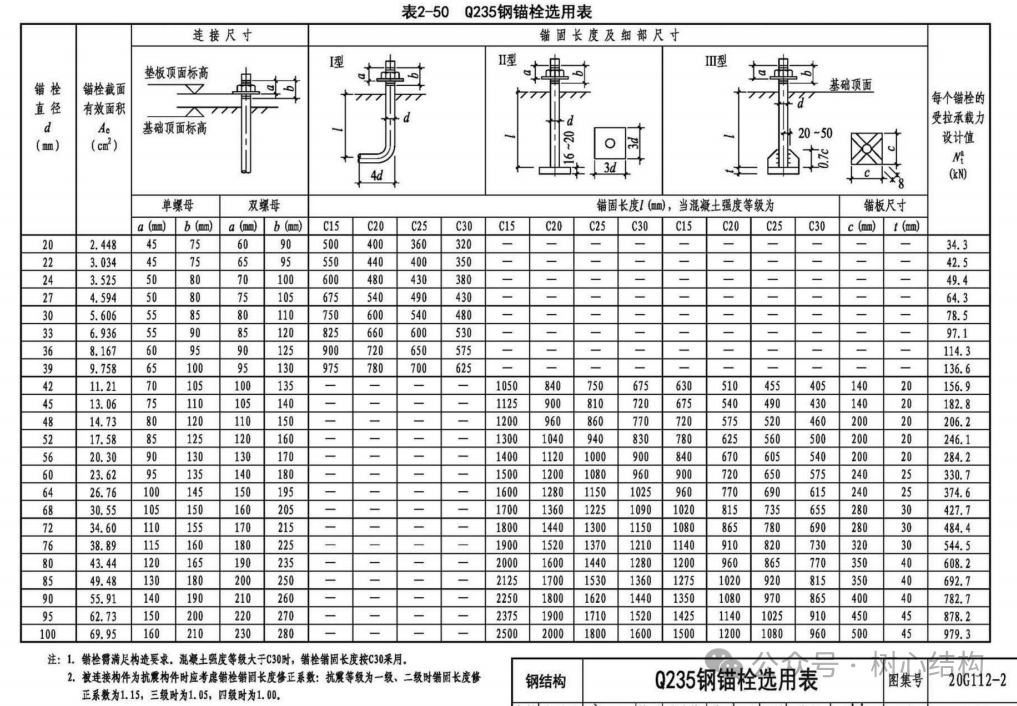

三、Q235B钢锚栓选用参数

Q235B为普通碳素结构钢，适用于受力较小、环境温度不低于-20℃的常规工况，锚栓按结构形式分为三类：

1. I型（7字弯脚型）：适用于直径≤39mm的小规格锚栓，依靠弯折段的机械锚固力提供抗拔承载力。

2. II型（直杆带方锚板型）：适用于中等直径锚栓，通过端部方形锚板增大承压面积，提高抗拔性能。

3. III型（直杆带十字锚板型）：适用于直径≥42mm的大规格锚栓，十字锚板可进一步提升锚固可靠性。

3.1 核心参数说明

3.2 选用注意事项

1. 混凝土强度等级≥C30时，锚固长度按C30取值。

2. 抗震修正系数：一、二级抗震取1.15，三级取1.05，四级取1.00。

3. 锚栓露头长度需满足螺母拧紧及螺纹余量要求，通常不小于1.5倍螺栓直径。

四、Q355B钢锚栓选用参数

Q355B为低合金高强度结构钢，强度较Q235B高约30%，适用于大跨度钢结构、重型设备基础及低温环境工况，结构类型与Q235B锚栓一致。

4.1 核心参数说明

4.2 与Q235B锚栓的对比

1. 同直径下，Q355B锚栓受拉承载力约为Q235B的1.29~1.31倍，可减小锚栓直径或减少锚栓数量。

2. 相同承载力要求下，Q355B锚栓锚固长度更长，约为Q235B的1.25倍，需确保基础埋深满足要求。

3. Q355B韧性更好，可用于-40℃低温环境，适用于北方严寒地区项目。

五、地脚螺栓强度标准解析

现行地脚螺栓标准已改为按性能等级分类，与电力行业标准DL/T 1236-2013保持一致，共分为4.6级、5.6级、8.8级三个等级，不再强制指定材质，便于按螺栓标准进行质量控制。

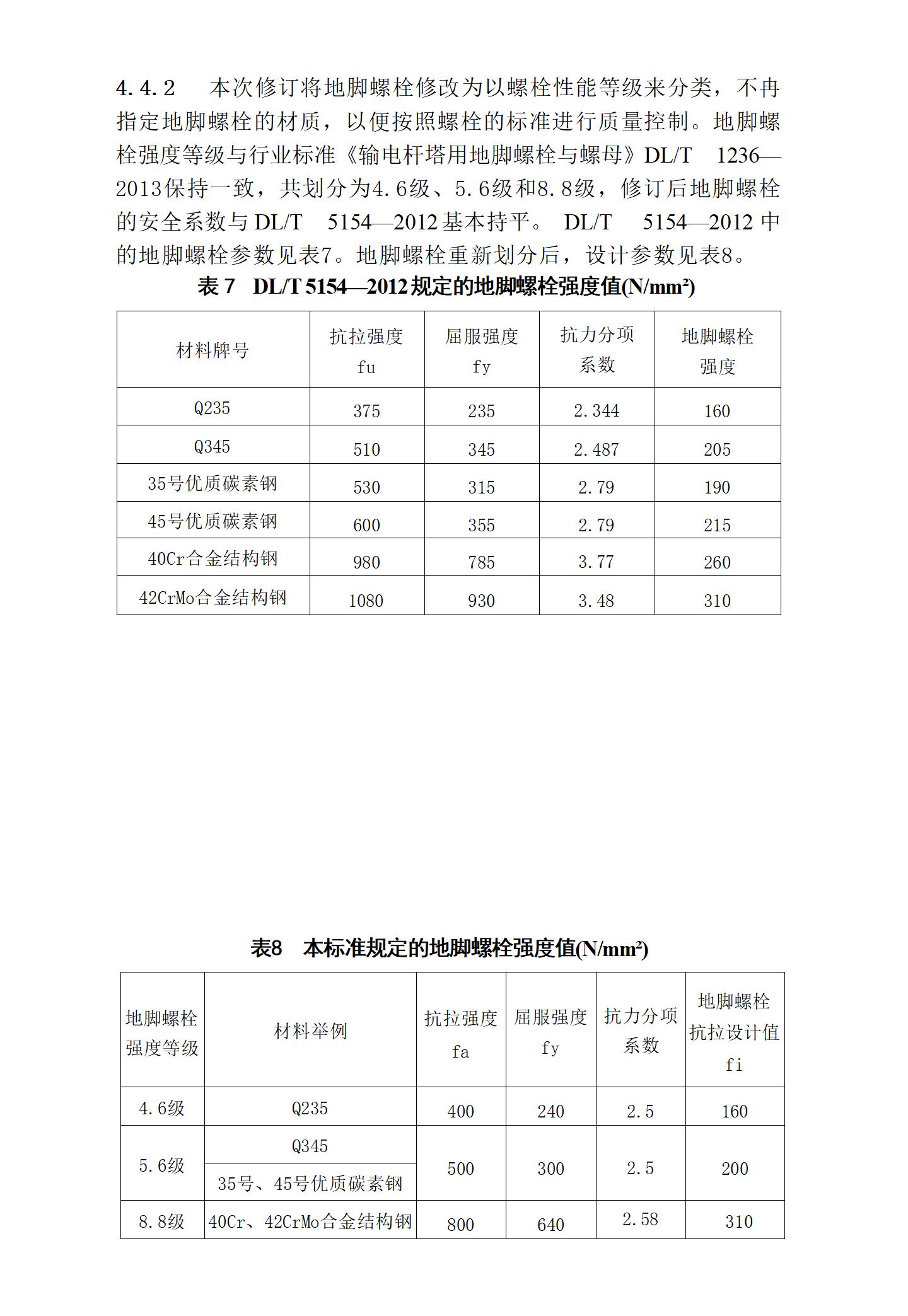

5.1 DL/T 5154-2012标准强度参数

5.2 现行标准强度参数

5.3 选用原则

1. 常规荷载工况优先选用4.6级（Q235）或5.6级（Q355）锚栓，经济性好且施工便捷。

2. 大荷载、重要结构或有疲劳荷载要求的工况，可选用8.8级高强度锚栓，但需配套对应的高强度螺母与垫圈。

3. 腐蚀环境下，锚栓需做热浸镀锌防腐处理，镀锌层厚度不小于85μm。

六、选型流程建议

1. 根据结构受力计算确定锚栓受拉承载力要求，初选锚栓直径与数量。

2. 结合环境温度、腐蚀条件、抗震要求确定锚栓材质与强度等级。

3. 根据混凝土强度等级查表确定锚固长度，验证基础埋深是否满足要求。

4. 核对锚栓连接尺寸（垫板尺寸、螺母规格）与上部结构法兰孔匹配。

5. 计算锚栓总长度，考虑露头余量、二次灌浆层厚度及加工误差。
