18330064396GB/T 119是我国机械工业领域基础通用标准之一，规范了圆柱销这一应用最广泛的定位与连接零件的生产、检验与选用要求。本文从实用角度出发，全面解析其技术要点、选型逻辑与场景适配，帮助工程师快速掌握圆柱销的全生命周期应用方法。
现行GB/T 119标准分为两个部分，替代了1986版旧标准，覆盖全系列圆柱销产品：
标准编号 | 产品类型 | 公称直径范围 | 核心材料 |
GB/T 119.1-2000 | 不淬硬钢/奥氏体不锈钢圆柱销 | 0.6mm~50mm | Q235、35号钢、304/316不锈钢 |
GB/T 119.2-2000 | 淬硬钢/马氏体不锈钢圆柱销 | 1mm~20mm | 45号钢、GCr15轴承钢、2Cr13不锈钢 |
• 公差控制：直径公差统一为m6（过盈配合）和h8（过渡配合）两个基础等级，小规格销（≤10mm）公差精度要求更高，直径偏差控制在±0.02mm以内
• 表面质量：钢制销表面粗糙度Ra≤1.6μm，不锈钢销Ra≤0.8μm，禁止裂纹、毛刺、锈蚀等缺陷，轻微划痕深度不得超过0.05mm
• 热处理要求：淬硬钢销硬度需达到28~64HRC（依材料牌号），奥氏体不锈钢销需经固溶处理保证耐蚀性
• 性能指标：普通钢制销抗拉强度≥375MPa，不锈钢销≥520MPa，淬硬钢销≥600MPa，确保连接可靠性
圆柱销选型需按「工况→材料→尺寸→公差」四步走，核心选型参数如下：
材料类型 | 常用牌号 | 许用切应力 | 成本 | 核心适配场景 |
不淬硬钢 | 35号钢 | 80MPa | 低 | 普通静连接、轻载定位、无腐蚀环境 |
奥氏体不锈钢 | 304/316 | 80MPa | 高 | 潮湿/腐蚀环境、食品卫生设备、高低温工况 |
淬硬钢 | 45号钢/GCr15 | 100~120MPa | 中 | 重载连接、高磨损场景、频繁受载部位 |
马氏体不锈钢 | 2Cr13 | 100MPa | 高 | 兼顾腐蚀环境与承载能力的特殊场合 |
公差等级 | 配合性质 | 定位精度 | 拆装特性 | 适用场景 |
h8 | 过渡配合 | 中等 | 可少量重复拆装 | 通用定位、需调整的连接、精度要求一般场合 |
m6 | 过盈配合 | 高 | 不可重复拆装 | 永久性定位、冲击/变载荷连接、高精度需求 |
h6 | 精密过渡配合 | 极高 | 需专用工具拆装 | 精密仪器、传动系统等高精定位场景（仅淬硬销提供） |
• 公称直径按销孔铰刀标准规格选用，优先采用6、8、10、12、16等常用规格，降低采购成本
• 长度选择需满足：装入深度≥2倍直径，外露长度1~3mm，避免过长导致装配干涉
• 受载销需按剪切强度和挤压强度校核，安全系数取2~3，避免过载断裂
标记示例：公称直径6mm、长度30mm、公差m6、35号钢不淬硬圆柱销标记为： |
GB/T 119圆柱销广泛应用于几乎所有机械领域，不同场景的选用要点如下：
如机床箱体、减速机箱、自动化设备机架等零部件定位，优先选用35号钢h8公差圆柱销，每组定位采用2个销，间距尽可能大以提高定位精度。装配时需铰制H7精度销孔，与被连接件组合加工，保证对中性。
如工程机械、矿山设备的销轴辅助定位、传动齿轮定位等，选用淬硬钢m6公差圆柱销，过盈量控制在0.01~0.03mm，采用压入法装配，禁止敲击销端导致端面变形。受冲击载荷时需增加防松结构，避免销松脱。
化工设备、食品机械、海洋工程等腐蚀环境，选用304/316不锈钢圆柱销，表面做钝化处理，禁止使用钢制镀镍/镀锌产品避免镀层脱落导致污染或腐蚀。高温工况下需验证不锈钢高温强度，避免软化失效。

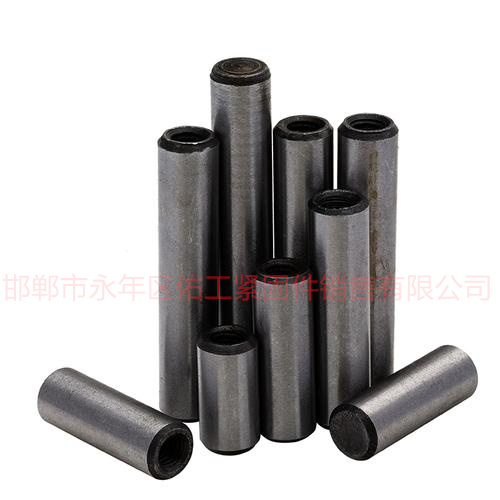

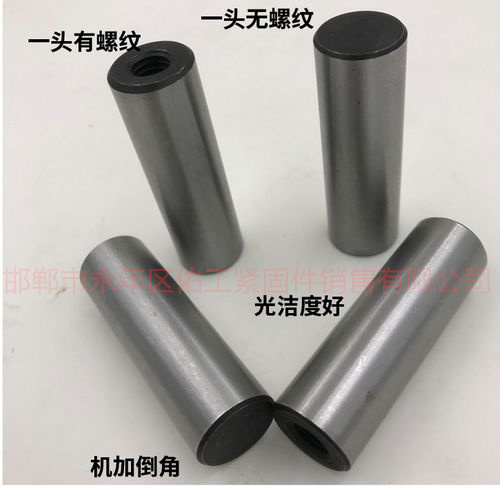

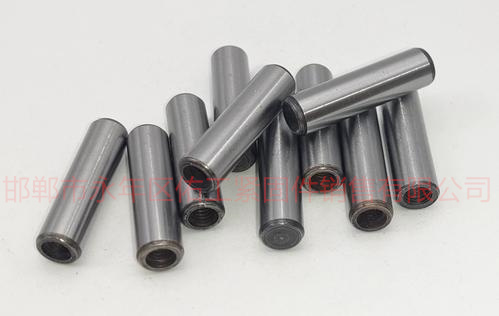

• 盲孔定位：选用带内螺纹的圆柱销（对应GB/T 120标准），便于拆卸
• 振动工况：选用弹性圆柱销（GB/T 879标准），可缓冲吸振，允许重复拆装
• 安全保护：按过载剪断条件设计销直径，作为安全销使用，过载时优先断裂保护核心部件
常见问题 | 原因分析 | 解决方案 |
销装配困难 | 销孔精度不足、过盈量过大、销与孔不同轴 | 重新铰孔至H7精度，按公差分组装配，采用导向套辅助压入 |
定位精度下降 | 多次拆装导致配合面磨损、销发生塑性变形 | 更换新销，过盈配合销禁止重复使用，频繁拆装场景改用弹性销 |
销断裂失效 | 载荷超过许用值、热处理硬度不足、存在表面缺陷 | 校核载荷后增大销直径或改用淬硬钢销，采购时要求提供材质和硬度检测报告 |
不锈钢销腐蚀 | 表面处理不到位、氯离子含量超标 | 选用316材质，增加钝化处理，避免接触含氯介质 |
注：本文参数均来自GB/T 119.1-2000和GB/T 119.2-2000标准原文，特殊工况下建议结合实际载荷模拟计算后选型，必要时可与供应商协商定制非标公差或特殊表面处理产品。
