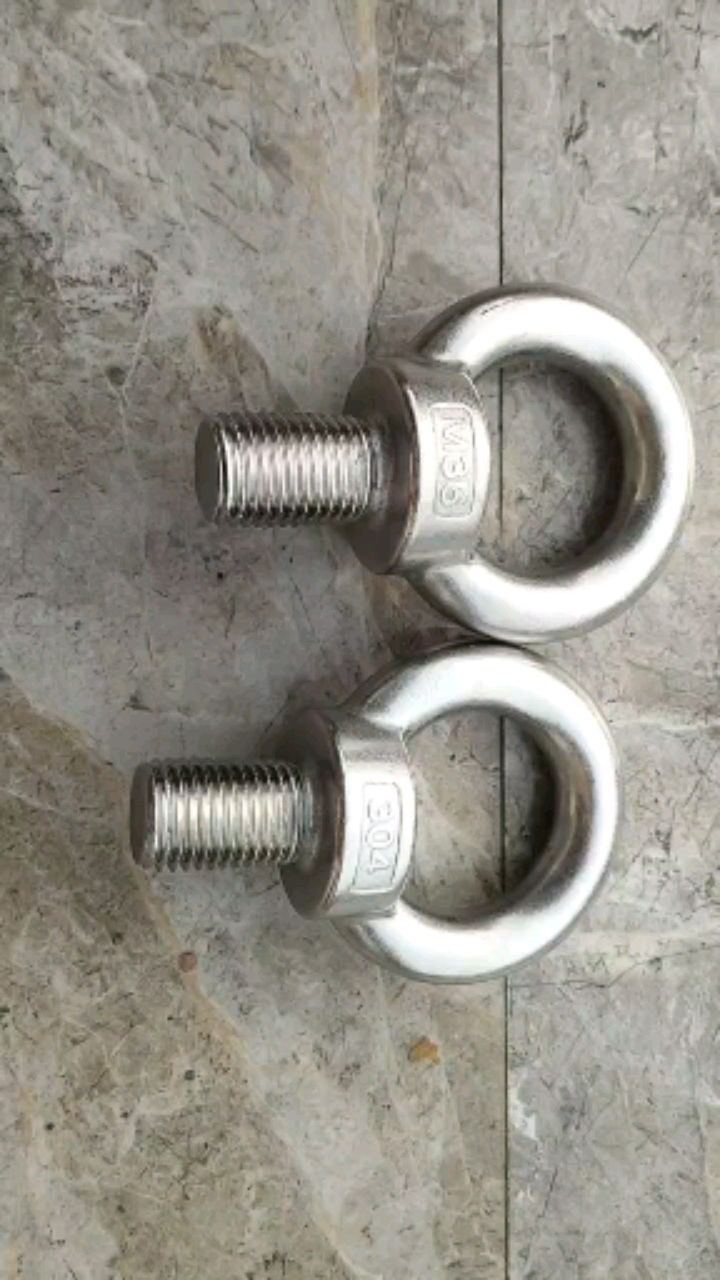

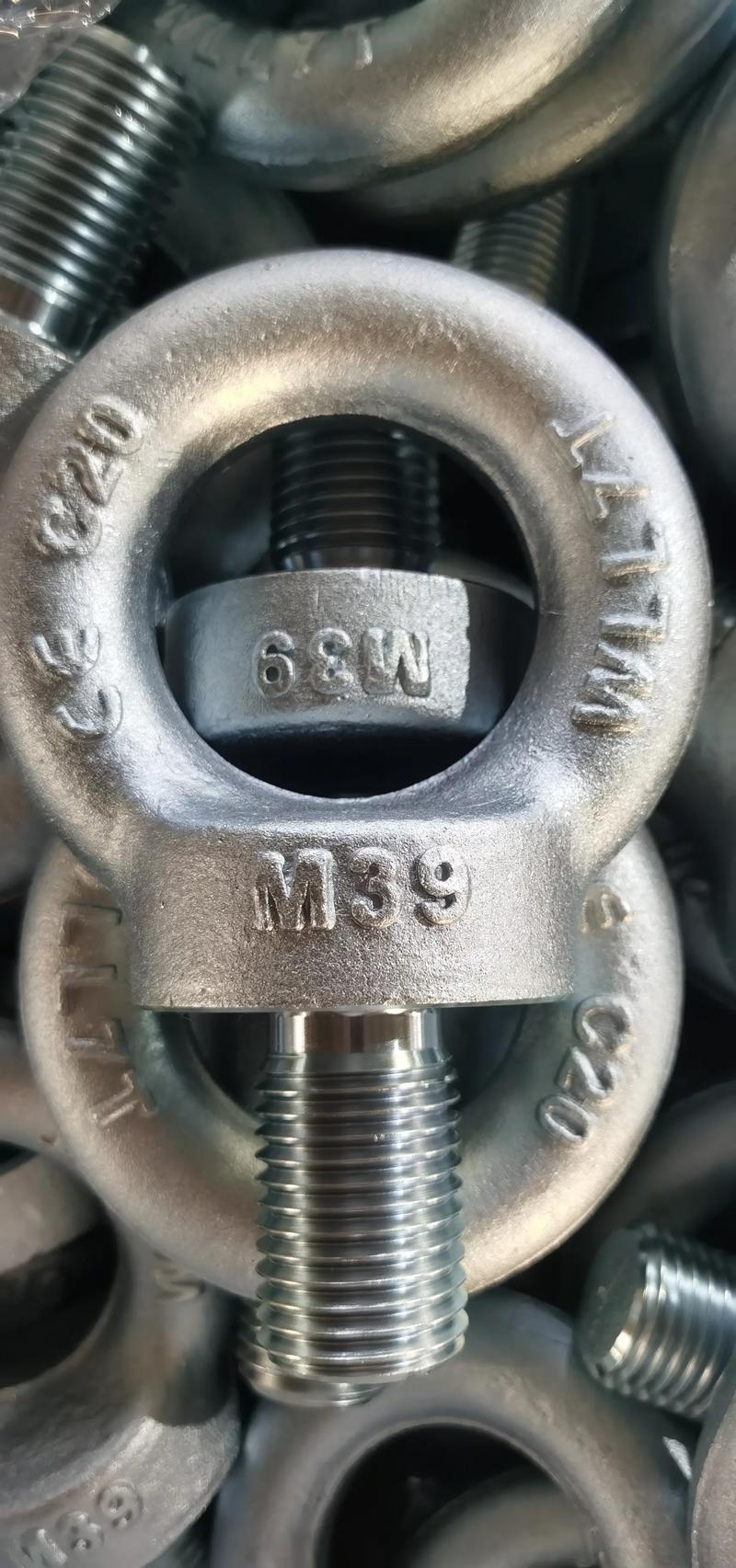

18330064396DIN580 是德国标准化学会发布的吊环螺钉标准，与国标 GB/T 825 等效，广泛用于起重吊装、设备搬运等场景。材料为不锈钢（通常为 304 或 316），具有良好的耐腐蚀性能。
参数 | 代号 | M6 | M8 | M10 | M12 | M16 | M20 |
螺纹规格 | d | M6-1.0 | M8-1.25 | M10-1.5 | M12-1.75 | M16-2.0 | M20-2.5 |
吊环外径 | OD | 25.3~27.3 | 33.5~35.5 | 41.2~43.2 | 50.3~52.3 | 58.3~60.3 | 65.6~67.6 |
吊环内径 | d0 | 15~17 | 19~21 | 24~26 | 28.9~30.9 | 32.5~34.5 | 37.9~39.9 |
总高度 | hg | 26.3~28.3 | 34~36 | 42~44 | 51.5~53.5 | 59~61 | 66.6~68.6 |
六角台高度 | k | 4.7~6.7 | 5.2~7.2 | 6.8~8.8 | 9.6~11.6 | 12~14 | 11.5~13.5 |
螺纹长度 | b | 12.6~14.6 | 15~17 | 16.2~18.2 | 19.4~21.4 | 25~27 | 28~30 |
环厚（侧面） | h | 4~6 | 6.2~8.2 | 7~9 | 9.6~11.6 | 11.9~13.9 | 12.9~14.9 |
六角台宽度 | dk | 14.4~16.4 | 18.2~20.2 | 22.3~24.3 | 26.2~28.2 | 30.5~32.5 | 34.6~36.6 |
台底至螺纹端余量 | a | max 2.5 | max 2.5 | max 3 | max 3.5 | max 4 | max 5 |
单位：毫米（mm）。所有尺寸均为公差范围（或上限值），生产检验时在此范围内即合格。微信搜索公众号：佑工紧固件 紧固件知识全知道

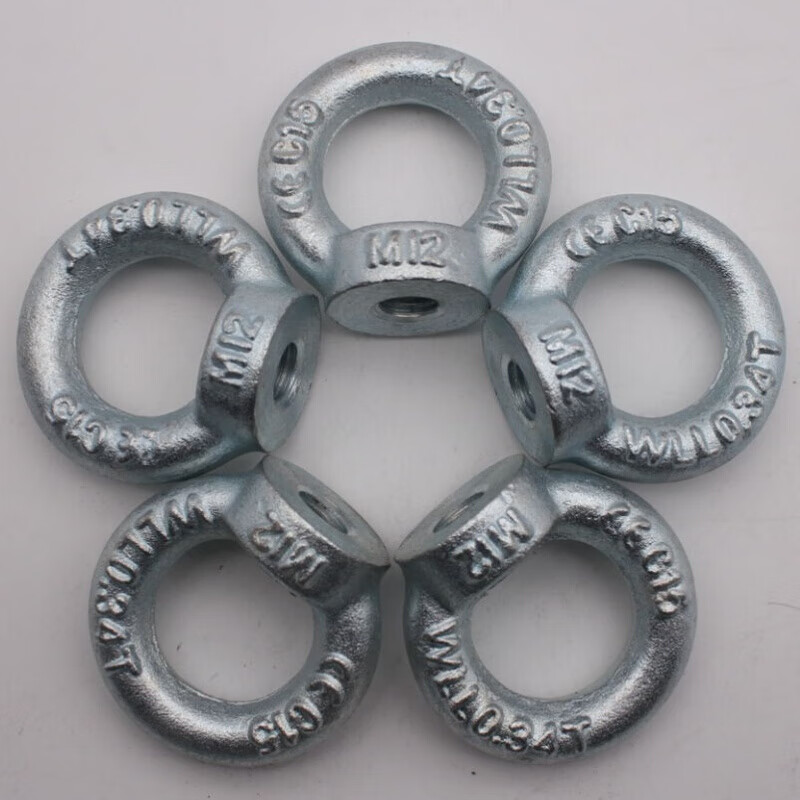

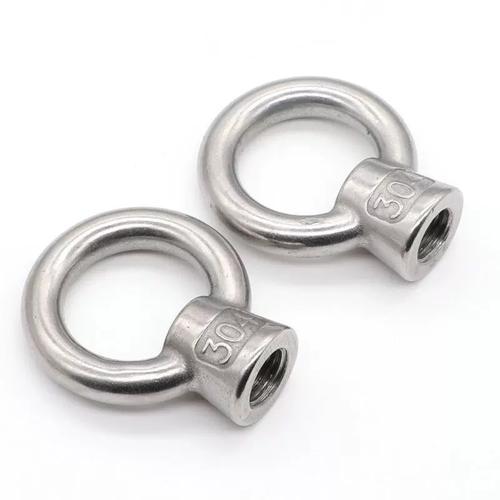

DIN582 是德国标准化学会发布的吊环螺母标准，与 DIN580 吊环螺钉对应，两者配合使用。DIN582 为螺母形式，底部为内螺纹（螺纹孔），可直接拧在螺杆或吊环螺钉上使用。
参数 | 代号 | M6 | M8 | M10 | M12 | M16 | M20 |
螺纹规格 | d | M6-1.0 | M8-1.25 | M10-1.5 | M12-1.75 | M16-2.0 | M20-2.5 |
吊环外径 | OD | 26.2~28.2 | 33.2~35.2 | 40.7~42.7 | 50.5~52.5 | 58.5~60.5 | 67.5~69.5 |
吊环内径 | d0 | 15.5~17.5 | 19.1~21.1 | 23.5~25.5 | 28.2~30.2 | 32.5~34.5 | 37.6~39.6 |
总高度 | hg | 26.3~28.3 | 33.6~35.6 | 41~43 | 49.3~51.3 | 58~60 | 67~69 |
基座高度 | k | 5~7 | 7.1~9.1 | 8.9~10.9 | 10~12 | 11.9~13.9 | 14.6~16.6 |
基座宽度 | dk | 14.5~16.5 | 17.8~19.8 | 22.2~24.2 | 26.5~28.5 | 30.7~32.7 | 37~39 |
环厚（侧面） | h | 4.2~6.2 | 5.9~7.9 | 7.2~9.2 | 10.2~12.2 | 12~14 | 14~16 |
单位：毫米（mm）。所有尺寸均为公差范围，生产检验时在此范围内即合格。
对比项 | DIN580 吊环螺钉 | DIN582 吊环螺母 |
螺纹形式 | 外螺纹（螺杆） | 内螺纹（螺纹孔） |
适用范围 | 拧入设备螺纹孔 | 拧在螺杆或吊环螺钉上 |
外形结构 | 环形 + 六角台 + 螺杆 | 环形 + 基座 + 内螺纹孔 |
对应规格 | 尺寸可配套使用 | 尺寸可配套使用 |
1. 以上参数均依据 DIN580 / DIN582 标准图纸提取，尺寸单位为毫米（mm）。
2. 标注的公差范围表示合格产品的允许尺寸波动区间，加工和检验时应以此为准。
3. 螺纹规格均为公制粗牙普通螺纹，螺距分别为：M6-1.0、M8-1.25、M10-1.5、M12-1.75、M16-2.0、M20-2.5。
4. 不锈钢材质（304 / 316）具有优良的耐腐蚀性能，适用于潮湿、户外、食品医药等对防腐有要求的场合。
5. 起重吊装使用时，应严格按照额定载荷选用对应规格，严禁超载使用。
DIN580 标准规定安全系数为 4:1（最小破断力为额定工作载荷的 4 倍），试验载荷为工作载荷的 2 倍。不锈钢材质（A2/A4 系列）的额定载荷与碳钢相同。
规格 | 额定载荷 WLL（kg） | 轴向最小破断力（kN） | 横向最小破断力（kN） |
M6 | 90 | — | — |
M8 | 140 | — | — |
M10 | 230 | — | — |
M12 | 340 | — | — |
M16 | 700 | — | — |
M20 | 1200 | 70.6 | 35.3 |
注：M20 以上规格的破断力数据依据 DIN 580:2024-05 标准。表中额定载荷为单只轴向垂直起吊值。碳钢（C15E）与不锈钢（A2/A4）在 DIN580/DIN582 标准下额定载荷相同，因标准以模锻工艺和产品几何尺寸为基准，而非材料抗拉强度等级。
DIN582 吊环螺母与 DIN580 吊环螺钉对应规格的额定载荷一致，安全系数同样为 4:1。
规格 | 额定载荷 WLL（kg） | |||
M6 | 90 | |||
M8 | 140 | |||
M10 | 230 | |||
M12 | 340 | |||
M16 | 700 | |||
M20 | 1200 | |||
6. 1.轴向起吊（0°）：额定载荷 100%，即表中数值。
7. 2.45° 方向起吊：承载能力降至轴向的 72%。
8. 3.60° 方向起吊：承载能力降至轴向的 50%。
9. 4.侧向起吊（90°）：承载能力仅为轴向的 25%~30%，应尽量避免。
10. 5.双螺钉起吊：额定载荷为单只的 50%（即两只合计等于单只的载荷）。
规格 | 适用场景 | 典型设备/对象 |
M6 | 轻型设备、仪器仪表 | 小型电机、泵体、控制柜（≤90kg） |
M8 | 中小型设备 | 中型电机、减速机、机床附件（≤140kg） |
M10 | 中型设备 | 压缩机、风机、小型机床（≤230kg） |
M12 | 中型偏重设备 | 中型泵组、齿轮箱、模具（≤340kg） |
M16 | 重型设备 | 大型电机、压力机、重型模具（≤700kg） |
M20 | 大型设备 | 大型泵组、压缩机、发电设备（≤1200kg） |
11. 1.安装要求：吊环螺钉/螺母必须完全旋入，使支撑面与被连接面紧密贴合，不允许使用工具扳紧。
12. 2.螺纹孔深度：须保证吊环法兰完全贴合基体表面，螺纹旋入深度应 ≥ 1 倍螺纹直径。微信搜索公众号：佑工紧固件 紧固件知识全直达
13. 3.配对使用：两吊环平面夹角应控制在 ±5° 以内（可通过垫片调整）。
14. 4.温度范围：-20°C ~ +200°C，超出此范围需重新评估载荷。
15. 5.定期检查：每 12 个月至少检查一次，重点检查螺纹磨损/腐蚀、环体变形（d4 偏差 ≤ 0.5%）、表面裂纹等。
16. 6.禁用情形：禁止用于冲击载荷、个人防护装备（PPE）系统、超过 200°C 高温环境。
17. 7.不锈钢特性：不锈钢吊环螺钉/螺母具有优良的耐腐蚀性能，适用于潮湿、户外、食品医药、海洋工程等对防腐有要求的场合。常用材质为 304（A2）和 316（A4），其中 316 含钼元素，耐氯离子腐蚀能力更强，适合海水环境。安装时建议使用润滑剂（如二硫化钼）防止螺纹锁死。
18. 8.碳钢与不锈钢载荷差异说明：虽然 DIN580/DIN582 标准规定的额定载荷对碳钢和不锈钢统一，但实际工程中需注意：
19. - 不锈钢（304 A2-70 / 316 A4-80）的抗拉强度（520~800 MPa）通常高于普通碳钢（C15E 约 400~600 MPa），从材料强度角度不锈钢的承载余量更大。
20. - 不锈钢的屈服比（屈服强度/抗拉强度）较低，塑性更好，在超载时变形预警更明显，安全性更高。
21. - 不锈钢的疲劳性能优于碳钢，适合频繁吊装场景。
22. - 碳钢在镀锌处理后耐腐蚀性可满足一般室内环境，但不锈钢（尤其是 316）在潮湿、海洋、化工等腐蚀性环境中具有不可替代的优势。
23. -选型建议：同等规格下，不锈钢吊环/螺母的额定载荷与碳钢一致，但实际安全余量更大。如果使用环境腐蚀性较强，优先选择不锈钢；如果仅用于室内干燥环境，碳钢镀锌是更经济的选择。
