沉降观测点是建筑变形监测体系中最基础的设施，直接埋设于建筑物结构上，用于定期测量建筑物在施工及使用过程中的垂直位移变化。其安装质量与配套紧固件的选择，直接影响观测数据的准确性和长期可靠性。微信搜索公众号：佑工紧固件紧固件知识全知道
根据《建筑变形测量规范》（JGJ 8-2016）的要求，地基基础设计等级为甲级的建筑、软弱地基上的乙级建筑、加层扩建建筑、受邻近施工影响的建筑等，均必须进行沉降观测。而沉降观测点作为数据采集的第一触点，其重要性不言而喻。
常见的沉降观测点按结构形式可分为以下几类：

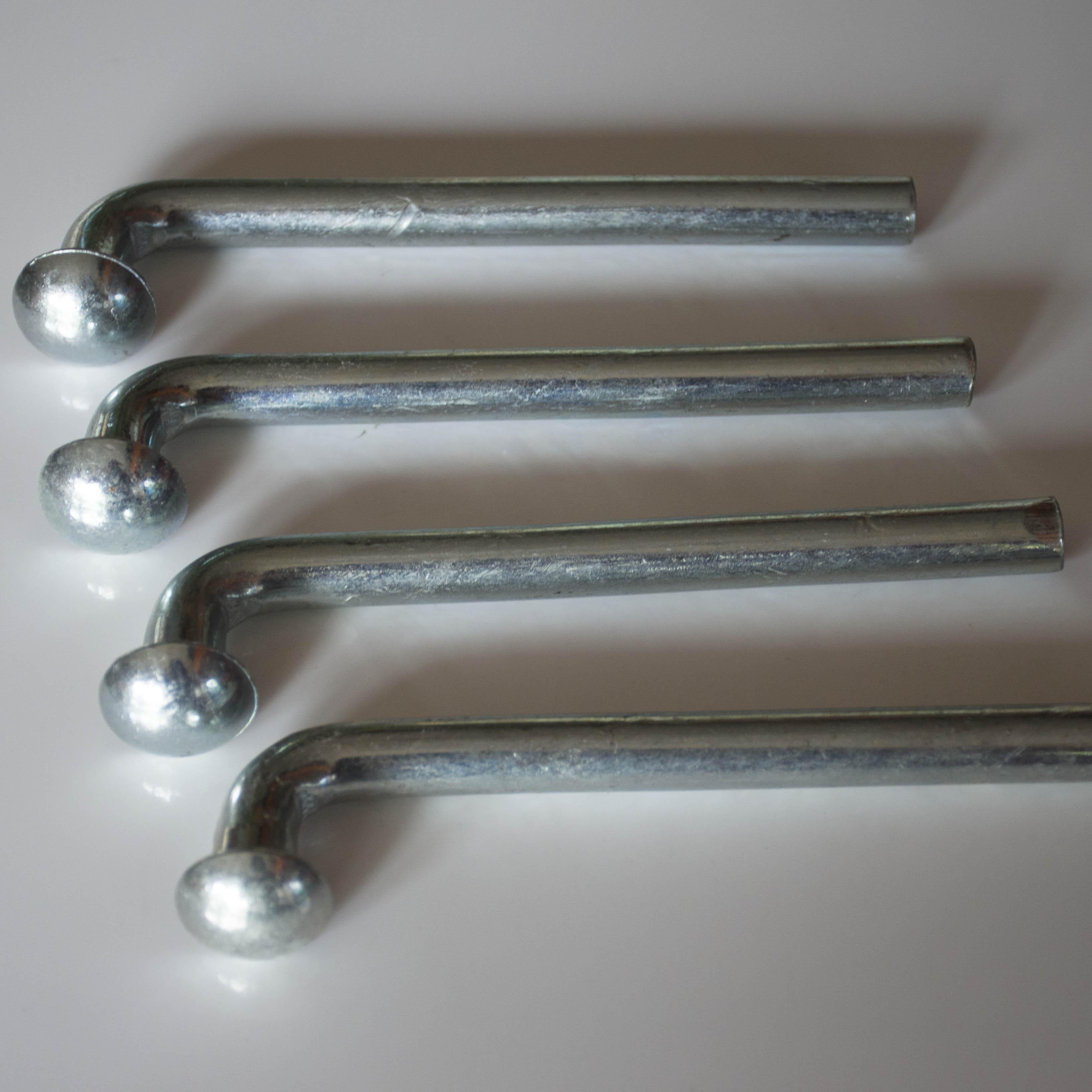

1. L型观测钉（测杆式）
1.1 由一根L形金属杆构成，一端为球形端头用于测量接触，另一端埋入结构体。
1.2 结构简单、成本低廉，是应用最广泛的沉降观测点形式。
1.3 适用于建筑外墙、柱面、筏板基础等各类场景。

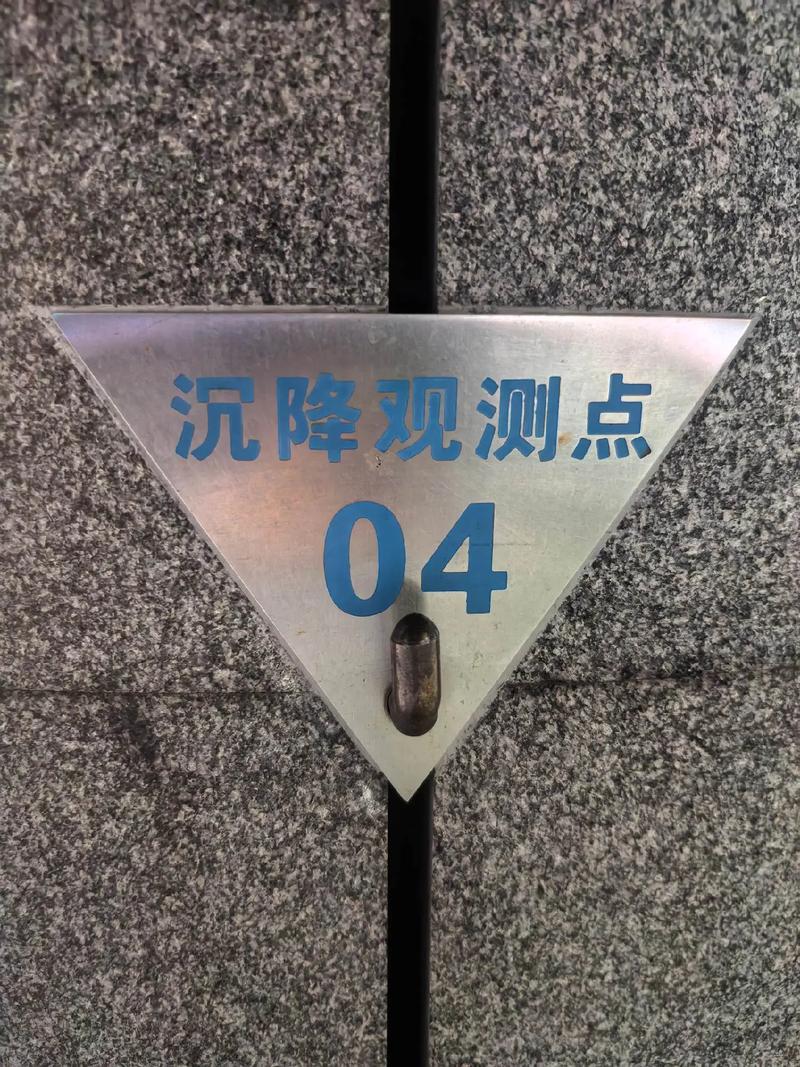

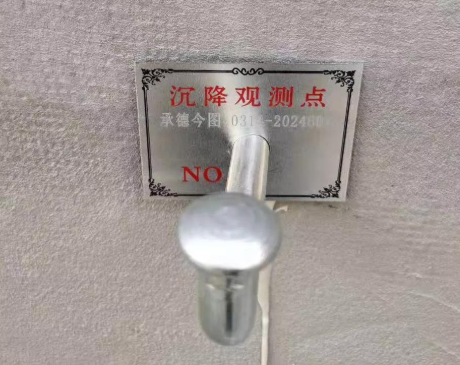

2. 标识牌+测杆组合式
2.1 由方形或圆形标识牌与伸出墙面的L形测杆组成。
2.2 标识牌上标注"沉降观测点"、编号等信息，兼具功能与警示作用。
2.3 适用于建筑物外墙立面，便于识别与管理。

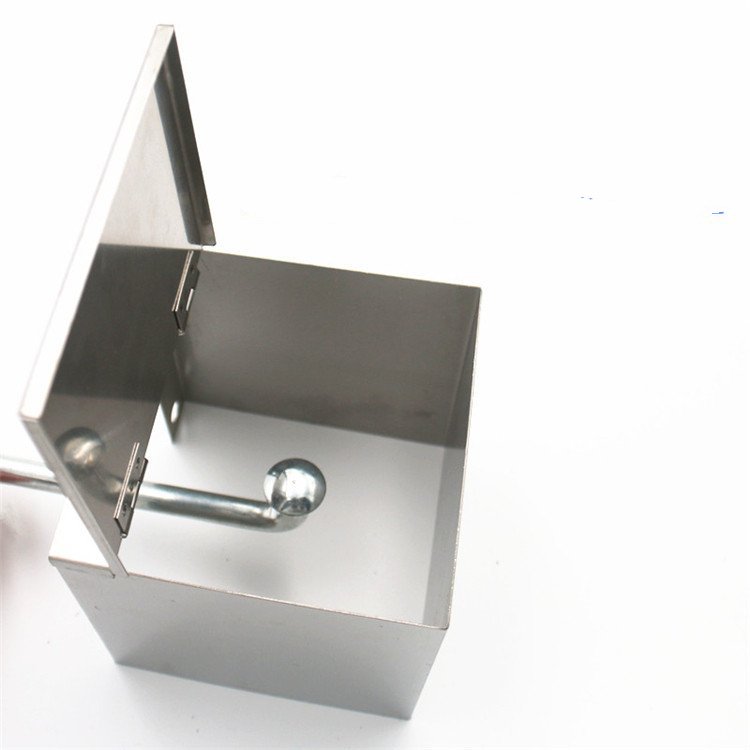

3. 保护盒式观测点
3.1 将观测标置于不锈钢保护盒内，盒盖可开合，闭合时保护内部测杆。
3.2 具有物理防护功能，能有效防止外力碰撞损坏。
3.3 适用于人员活动频繁、易受撞击的区域。

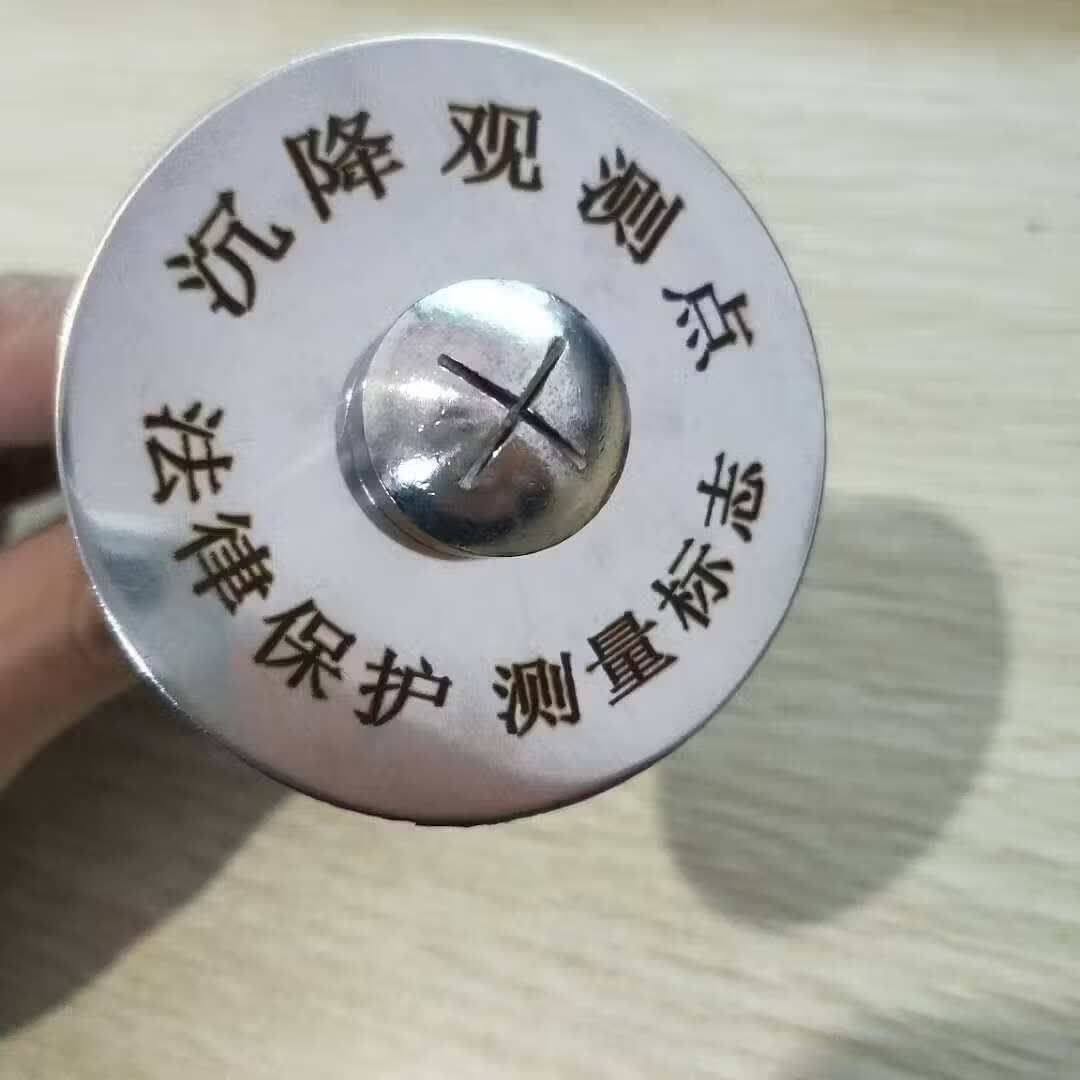

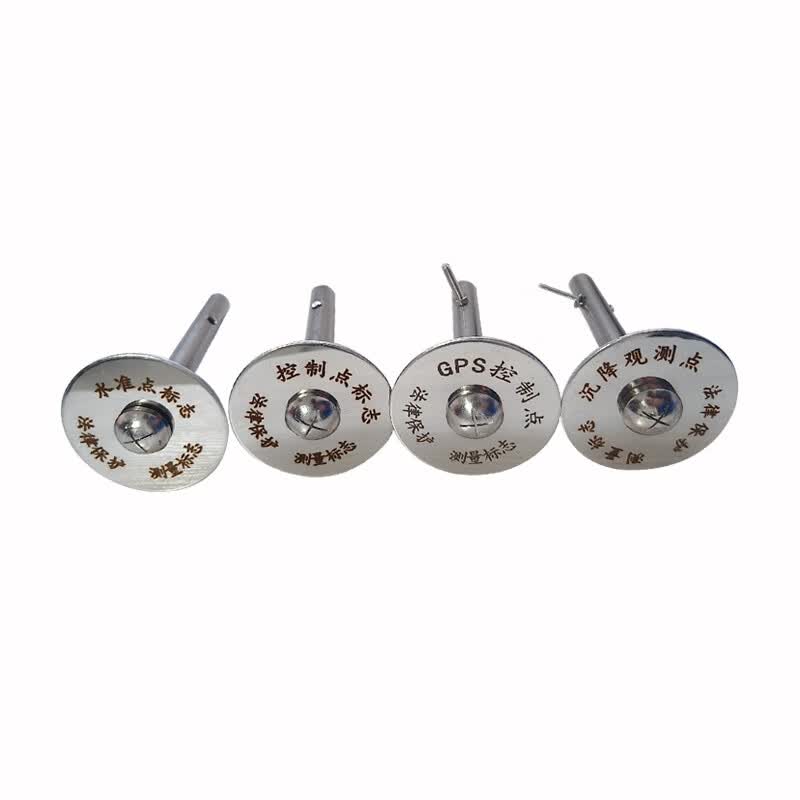

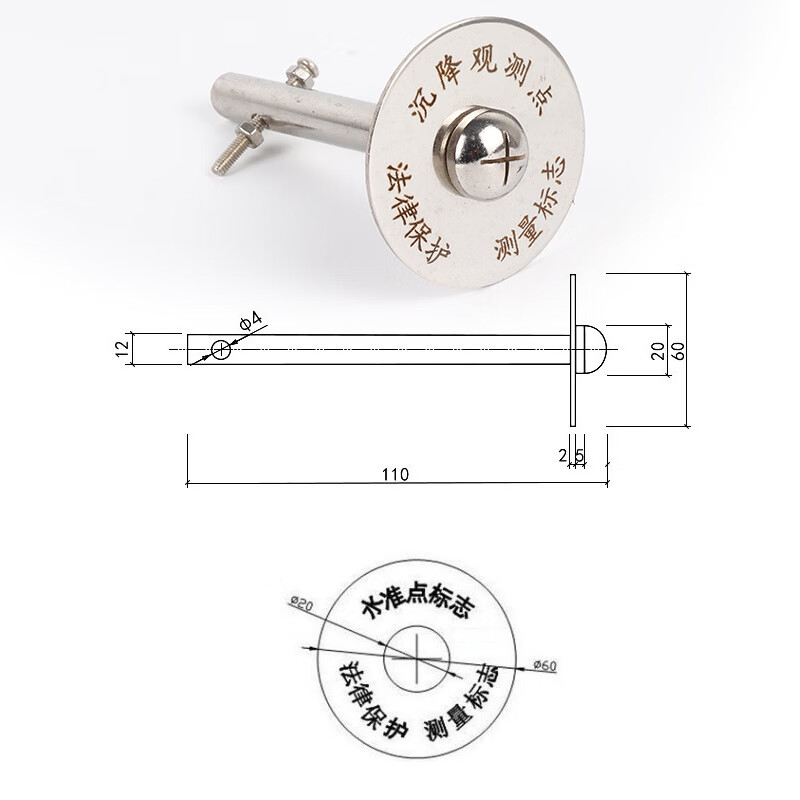

4. 预埋式水准点标志
4.1 圆形不锈钢标牌+预埋杆结构，中心为带十字标记的半球形测量点。
4.2 标牌环形刻有"沉降观测点""测量标志""法律保护"等字样。
4.3 适用于地面、道路、桥梁等水平面安装，精度等级最高。
沉降观测点的安装应严格遵循设计图纸和施工方案进行。安装前需完成以下准备工作：
1. 点位布设设计
1.1 根据《建筑变形测量规范》确定观测点位置。
1.2 关键布设位置包括：建筑物四角、大转角处及沿外墙每10-20m处；高低层建筑物交接处两侧；沉降缝、后浇带两侧；核心筒四角、电梯井两侧；荷载差异较大部位（如主楼与裙楼交界处）。微信搜索公众号：佑工紧固件 紧固件知识全知道
2. 材料与工具准备
2.1 材料：L型不锈钢观测钉（或观测点成品件）、结构胶/植筋胶、混凝土（C30及以上）、标识牌。
2.2 工具：冲击钻（配相应直径钻头）、钢卷尺、螺丝刀、焊接设备、水准仪。
3. 现场定位与标记
3.1 根据设计图纸精确放样，使用红漆在安装位置做明显标记。
3.2 确保点位上方立尺距离内无遮挡物，保证后续观测视线通畅。
场景一：主体结构施工阶段预埋安装
这是最推荐的方式，观测点与结构同步施工，牢固性最佳。
1. 在结构柱或剪力墙钢筋绑扎时，根据设计标高确定安装位置。
2. 将L型不锈钢观测钉的短肢焊接于结构主筋或附加钢筋上，确保焊接牢固无晃动。
3. 观测钉端头伸出混凝土面约30-50mm，端部加工成半球形或磨平，便于水准尺尺垫放置。
4. 浇筑混凝土时，测量人员应在旁监护，防止振捣棒直接碰撞观测点导致偏移。
5. 拆模后清理观测点周边灰浆，用红漆标注编号。
场景二：已完工混凝土表面后装安装
适用于结构完成后的补设或装修阶段。
1. 在标记位置用电锤钻孔，孔径应比观测钉直径大1-2号。
2. 清除孔内粉尘杂物，注入植筋胶或结构胶。
3. 在观测钉根部涂抹胶体，旋转缓慢插入孔内，确保胶体均匀填充。
4. 调整观测钉方向，使球形端头朝外且水平。
5. 待胶体完全固化前检查是否有旋转松动，固化时间通常为24小时。
场景三：保护盒式观测点安装
1. 在墙面预定位置开槽或预留孔洞，尺寸与保护盒匹配。
2. 将保护盒嵌入并固定，盒体与墙面平齐。
3. 在盒内安装L型观测标，确保测杆伸出盒体约20-30mm。
4. 安装盒盖，检查开合是否顺畅。
场景四：地面预埋式水准点安装
1. 在地面开挖基坑，尺寸通常为500mm×500mm×800mm以上。
2. 底部浇筑C30混凝土垫层，安装预埋杆件。
3. 浇筑混凝土至设计标高，顶部嵌入不锈钢标牌，中心测量点高出地面约20mm。
4. 周围砌筑防护栏，涂刷红白警示漆，设置保护盖。
1. 垂直度与水平度：观测钉伸出部分应保持水平或略微上仰，确保水准尺能稳定放置。
2. 锚固深度：L型观测钉埋入结构体的深度不应小于80mm，确保与结构同步沉降。
3. 焊接质量：焊接固定时须满焊，不得点焊，防止施工过程中脱落。
4. 胶体锚固：使用植筋胶时，须按产品说明控制钻孔深度与注胶量，固化期间不得扰动。
5. 保护措施：安装完成后应在观测点周围设置警示标识，防止施工过程中被碰撞或覆盖。
沉降观测作业应遵循"四固定"原则，这是保障各期数据可比性的核心要求：
1. 固定仪器设备：同一项目使用同一台水准仪，避免不同仪器的系统误差。
2. 固定观测人员：同一项目由同一组人员完成，保持操作习惯的一致性。
3. 固定环境条件：尽量在相同天气、温度条件下观测。
4. 固定观测路线与方法：每次沿同一路线、采用相同观测方法。
观测精度方面，建筑沉降观测通常采用二等水准测量标准，主要技术指标如下：
项目 | 精度要求 |
每千米往返测高差中误差 | ≤1.0mm |
前后视距差 | ≤1.0m |
前后视距累积差 | ≤3.0m |
视线高度 | 0.3m ≤ h ≤ 2.8m |
闭合差 | ≤±0.3√n mm（n为测站数） |
阶段 | 观测频率 |
基础施工完毕 | 立即进行首次观测（初始值） |
主体结构施工期 | 每增加1-2层观测一次 |
施工暂停 | 停工及复工时各观测一次 |
封顶后第一年 | 每3个月观测一次 |
封顶后第二年 | 每6个月观测一次 |
沉降稳定后 | 可终止观测（最后100天速率≤0.01mm/d） |
1. 定期检查观测点是否完好，有无松动、锈蚀或人为损坏。
2. 清除观测点周边杂物，确保测量端头清洁无覆盖。
3. 发现观测点损坏时，应立即在邻近位置补设并追加一次观测，在记录中详细说明。
4. 保护盒式观测点应定期检查盒盖开合是否正常，密封是否良好。
5. 每年对观测点进行防腐检查，不锈钢件一般无需额外处理，镀锌件发现锈蚀应及时补涂防锈漆。
L型沉降观测点螺钉（行业内常称为"沉降观测钉""测钉""L型观测标"）是整个沉降观测系统中用量最大、最基础的紧固件。其选型是否合理，直接影响安装牢固度和长期使用可靠性。
L型沉降观测钉的主要规格参数包括杆径、长度和材质，市面常见规格如下：
参数 | 常见规格 |
杆径 | 8mm、10mm、12mm、14mm、16mm、18mm、20mm |
长度（直杆段） | 50mm、80mm、100mm、120mm、150mm、200mm、250mm、300mm、350mm、400mm |
端头形式 | 球形端头、十字开槽圆头、蘑菇头、半球形测量头 |
材质 | 304不锈钢、热浸镀锌钢、普通镀锌钢 |
材质 | 特点 | 适用环境 | 参考价格（批发） | 使用寿命 |
304不锈钢 | 不生锈、耐腐蚀、强度高 | 高湿、沿海、化工环境、长期项目 | ¥0.90-3.00/颗 | 20年以上 |
热浸镀锌钢 | 镀锌层≥86μm，防锈性能好 | 一般建筑工地、常规项目 | ¥0.24-1.85/颗 | 10-15年 |
普通镀锌钢 | 成本最低，防锈一般 | 短期施工、临时观测点 | ¥0.15-0.67/颗 | 3-5年 |
选型建议：对于永久性沉降观测点，推荐选用304不锈钢材质。虽然初始单价较高，但免维护、数据连续性好，全生命周期综合成本更低。对于施工期间的临时观测点，热浸镀锌钢是性价比最优的选择。
应用场景 | 推荐规格 | 选用理由 |
建筑物外墙/柱面 | φ12×150mm 或 φ14×150mm | 埋入结构80mm，外露120mm，焊接或植筋固定，兼顾强度与安装便利 |
筏板基础预埋 | φ16×200mm 或 φ16×250mm | 大直径长杆，满足大体积混凝土埋深需求，焊接于上层钢筋网片 |
桥梁墩身观测 | φ20×300mm ~ φ20×400mm | 大直径超长杆，适应大体积混凝土及深埋要求 |
一般墙面后装 | φ10×80mm 或 φ12×100mm | 钻孔植入，结构胶固定，小直径钻孔对墙体损伤小 |
保护盒内配套 | φ12×100mm ~ φ14×150mm | 配合保护盒使用，测杆伸出盒体20-30mm为宜 |
地面水准点 | φ16×200mm 以上 | 需承受地面荷载，直径和长度均需足够 |
1. 球形端头：通用型设计，适合水准尺尺垫稳定放置，是应用最广泛的形式。
2. 十字开槽圆头：配合螺丝刀可拧入拧出，适用于螺纹式可拆卸设计，便于后期更换。
3. 蘑菇头（半球形）：测量接触面大，稳定性好，常用于高精度水准测量。
4. 带十字标记半球头：中心刻有十字线，用于精密对中，常见于地面水准点标志。
不同的安装方式对螺钉的规格和结构有不同要求：
1. 焊接固定
1.1 对螺钉材质要求较高，推荐304不锈钢，焊接性能好且焊点耐腐蚀。
1.2 杆径不宜小于12mm，确保焊接强度。
1.3 短肢长度应≥50mm，便于与钢筋搭接焊接。
2. 植筋胶/结构胶固定
2.1 螺钉表面应有适当粗糙度或环纹，增强与胶体的粘结力。
2.2 钻孔直径比螺钉直径大4-6mm为宜，胶层厚度适中。
2.3 推荐杆径12-16mm，长度100-200mm。
3. 膨胀螺栓固定
3.1 适用于已完工混凝土或砖墙表面。
3.2 螺钉需配套膨胀套管，杆径通常为10-14mm。
3.3 钻孔深度需精确控制，与螺钉长度匹配。
4. 螺纹式可拆卸设计
4.1 底座预埋，测头可拧入拧出，方便保护与更换。
4.2 螺纹规格通常为M10-M16，需确保螺纹配合精度。
4.3 测头端部为球形或半球形，底部为螺纹杆。
问题 | 原因 | 对策 |
观测点松动 | 焊接不牢或胶体未充分固化 | 严格按工艺施工，固化期间设警示标识禁止触碰 |
观测点偏位 | 浇筑混凝土时被振捣棒碰撞 | 浇筑时测量人员旁站监护 |
观测点被覆盖 | 外墙抹灰或装修覆盖 | 装修前记录位置，装修后及时清理或引测补设 |
钻孔过大导致固定不牢 | 钻头选择不当 | 钻头直径应比螺钉大1-2号，不宜过大 |
问题 | 原因 | 对策 |
观测点锈蚀 | 材质选择不当或镀锌层破损 | 永久点选用304不锈钢，镀锌件定期防腐检查 |
观测点被撞弯 | 未设保护措施 | 加装保护盒或警示标识 |
测量端头磨损 | 长期频繁使用 | 选用硬度更高的不锈钢材质，定期检查端头状态 |
数据突变 | 观测点松动或基准点失稳 | 立即复测全线路，检查观测点与基准点稳定性 |
1. 误区一：越粗越好。实际上杆径应与安装方式匹配，墙面后装时过粗的螺钉需要大直径钻孔，反而降低锚固效果。
2. 误区二：镀锌即可满足长期使用。普通镀锌层厚度有限，在沿海或高湿环境中3-5年即出现锈蚀，永久性工程应选用304不锈钢。
3. 误区三：价格越低越划算。低价螺钉往往材质不达标、尺寸公差大，可能导致安装困难或早期失效，综合成本反而更高。
沉降观测点是建筑安全的"第一道防线"，其安装质量与配套紧固件的合理选型，直接关系到观测数据的准确性和工程安全评估的可靠性。从安装工艺角度看，预埋焊接是最可靠的安装方式，后装植筋需严格控制胶体质量与固化时间；从螺钉选型角度看，304不锈钢材质配合合适的杆径与长度，是保证长期稳定运行的关键。
在实际工程中，建议施工单位根据项目特点、环境条件和设计年限，综合考量观测点形式、安装工艺与螺钉规格，做到"一项目一方案"，而非简单套用固定模式。只有将每一个观测点的安装做到位、每一颗螺钉选对用对，才能为建筑物的全生命周期安全提供坚实的数据支撑。
