18330064396综合整理自国家标准 GB/T 10412、GB/T 1095-2003 及行业实践
皮带轮是机械传动中通过三角带传递动力的核心部件，与电机、减速机等设备配套使用。选型是否正确，直接影响设备运行效率、皮带寿命和维修成本。
国标三角皮带轮按 A、B、C、D、E 五种型号划分，字母越靠后，槽型越大、承载能力越强。
这是选型的核心依据。不同槽型对应不同的断面尺寸和功率范围：
功率范围 | 推荐槽型 | 槽顶宽 | 厚度 | 基准宽度 | 典型设备 |
≤ 5.5 kW | A 型 | 13 mm | 8 mm | 11 mm | 小型水泵、风机、家用机械 |
5.5 ~ 30 kW | B 型 | 17 mm | 10.5 mm | 14 mm | 空压机、搅拌机、农业机械 |
30 ~ 100 kW | C 型 | 22 mm | 13.5 mm | 19 mm | 大型风机、破碎机、矿山设备 |
100 ~ 200 kW | D 型 | 21.5 mm | 19 mm | 27 mm | 发电机组、重型输送设备 |
> 200 kW | E 型 | 38 mm | 25.5 mm | 32 mm | 钢铁冶金、水泥生产线 |
选型口诀：小功率选 A/B，中功率选 C，重载选 D/E。

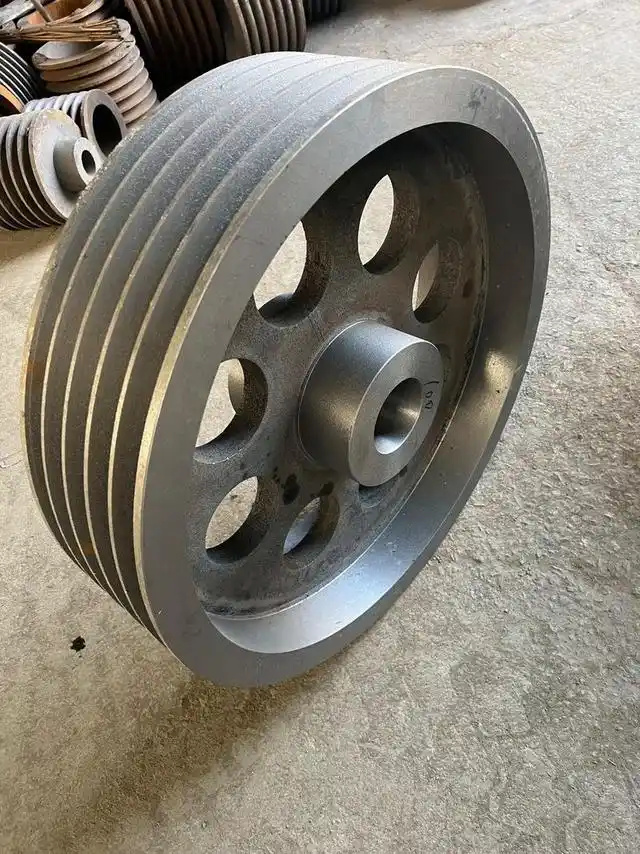

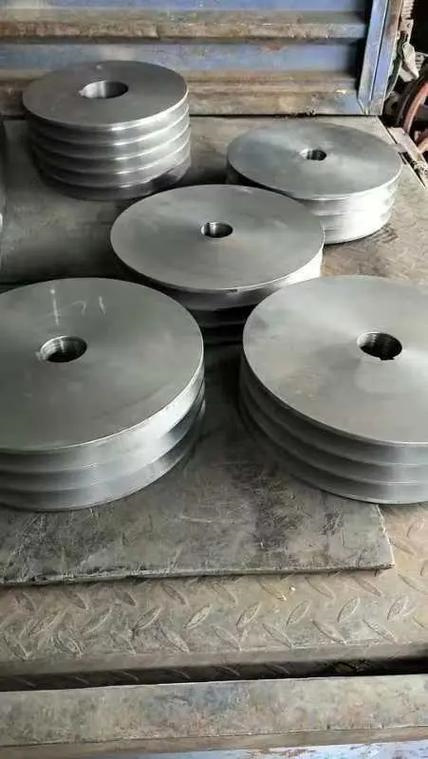

槽数决定皮带轮能承载的总功率和可靠性：
1. 单槽：适用于≤ 3 kW 的轻载场景，最通用，适配单根三角带

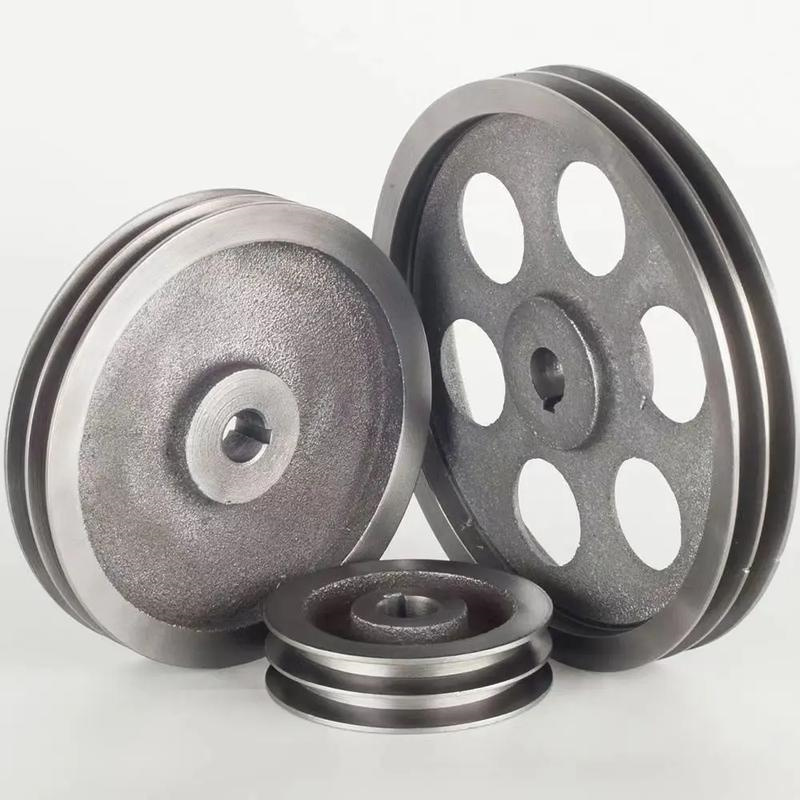

2. 双槽：适用于 3 ~ 15 kW，双根皮带并联，提高传动可靠性
3. 三槽：适用于 15 ~ 50 kW，中等以上功率的标配方案
4. 四槽及以上：适用于 > 50 kW 的重载传动，具备冗余设计
内孔直径必须与电机或设备输出轴直径一致。键槽宽度按国标GB/T 1095-2003 与内孔匹配：
内孔 (mm) | 键槽宽 (mm) | 键槽高 (mm) | 轴槽深 t (mm) | 轮毂槽深 t₁ (mm) | 适配槽型 |
16 | 5 | 5 | 3.0 | 2.3 | A 型 |
18 ~ 20 | 6 | 6 | 3.5 | 2.8 | A/B 型 |
22 ~ 28 | 8 | 7 | 4.0 | 3.3 | A/B/C 型 |
32 ~ 38 | 10 | 8 | 5.0 | 3.3 | B/C 型 |
42 | 12 | 8 | 5.0 | 3.3 | C 型 |
键槽深度至关重要：轴槽深 t 和轮毂槽深 t₁ 须严格按国标执行，过深会削弱轮毂强度，过浅则影响扭矩传递。
槽角影响皮带与轮槽的贴合度，选错容易打滑。槽角分为 34°、36°、38° 三档：
槽型 | 小直径→ 34° | 中直径→ 36° | 大直径→ 38° |
A 型 | 71 ~ 100 mm | 100 ~ 125 mm | > 125 mm |
B 型 | 125 ~ 160 mm | 160 ~ 200 mm | > 200 mm |
C 型 | 200 ~ 250 mm | 250 ~ 315 mm | > 315 mm |
D 型 | — | 355 ~ 450 mm | > 450 mm |
E 型 | — | 500 ~ 630 mm | > 630 mm |
选角原则：直径越小用 34° 增大接触面积，直径越大用 38° 防止高速打滑。
材质 | 适用场景 | 线速度上限 | 特点 |
HT200/HT250 灰铸铁 | 通用首选，A/B/C 型常规工况 | ≤ 35 m/s | 性价比高，减震耐磨 |
45# 钢 | 重载冲击，C/D/E 型 | ≤ 40 m/s | 强度高，耐拉扯 |
铝合金 | 高速轻载，A/B 型 | — | 重量轻，散热好 |
球墨铸铁 | 高功率长期作业，D/E 型 | — | 兼顾减震与强度 |
传动比计算公式：
从动轮转速计算公式（含滑动系数）：
0.98 为滑动系数。三角带传动存在弹性滑动，无法做到 1:1 精确传动，这是正常现象。
其中 D 为主动轮直径（mm），n 为电机转速（r/min）。校验标准：
1. 铸铁轮：线速度≤ 35 m/s
2. 钢制轮：线速度≤ 40 m/s
超出上述限值时，应增大皮带轮直径或改用更高强度的材质。
1. 两轮对齐：主、从动轮轴线须平行，轮槽在同一平面内。偏差过大会导致皮带偏磨和快速损坏
2. 张紧适度：过松打滑，过紧损坏轴承和皮带。建议安装后运转 0.5 ~ 1 小时再检查一次张紧度
3. 禁止硬撬：安装三角带时先调松张紧装置，用手将皮带压入轮槽，禁止用螺丝刀等铁器强行撬入
4. 多根皮带一致性：多槽传动时，各根皮带长度和张紧度应保持一致，否则受力不均，加速损坏
5. 防护罩：必须安装防护罩，防止皮带断裂伤人
6. 定期检查：检查轮槽磨损情况，槽边出现毛刺或深度磨损应及时更换
问题 | 可能原因 | 解决方法 |
皮带打滑 | 槽角偏大或张紧不足 | 核对槽角，调整张紧装置 |
皮带磨损快 | 槽型不匹配或轮槽有毛刺 | 更换匹配槽型，打磨毛刺 |
运转抖动 | 动平衡不良或两轮不对中 | 做动平衡测试，重新对齐 |
皮带过早断裂 | 选型偏小或张紧过大 | 升级槽型规格，调整张紧力 |
轴承过热 | 皮带过紧或轮槽偏斜 | 放松皮带，校正轴线 |
选型四步法
1. 功率定槽型：根据设备功率选择 A/B/C/D/E 型
2. 工况定槽数：根据功率大小选择单槽至多槽
3. 轴径定内孔键槽：按输出轴直径匹配内孔，按国标确定键槽尺寸
4. 直径定槽角：小直径用 34°，中直径用 36°，大直径用 38°
使用三原则
1. 对齐：两轮轴线平行，轮槽共面
2. 适度：张紧力适中，不松不紧
3. 防护：装防护罩，定期检查
—— 参考资料：GB/T 10412、GB/T 1095-2003
