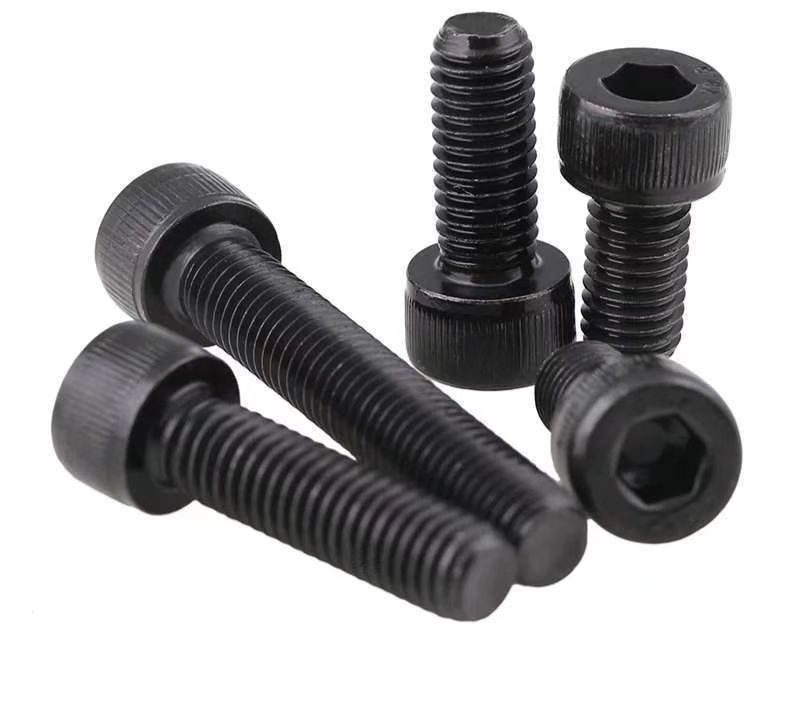

内六角圆柱头螺钉,俗称杯头内六角螺钉或杯头螺丝,是机械制造与工程装配中使用最为广泛的紧固件之一。其头部为圆柱形,顶部中心加工有内六角驱动槽,通过内六角扳手施加扭矩进行紧固。相比外六角螺栓,杯头内六角螺钉具有以下优势:头部可沉入被连接件内实现平面安装、六角槽受力均匀不易拧花、适用于空间受限的装配场景。
本文基于 GB/T 70.1-2008 现行国家标准,结合工程图纸实测数据与装配加工尺寸参考,从标准体系、材质与性能等级、各规格头部尺寸、加工连接尺寸、环境因素及选型方法六个维度,提供一份完整实用的技术参考。

内六角圆柱头螺钉在国际和国内有多个标准版本,目前广泛使用的标准如下:
标准代号 | 名称 | 状态 | 说明 |
GB/T 70.1-2008 | 内六角圆柱头螺钉 | 现行 | 中国现行国标,与 ISO 4762、DIN912 等效 |

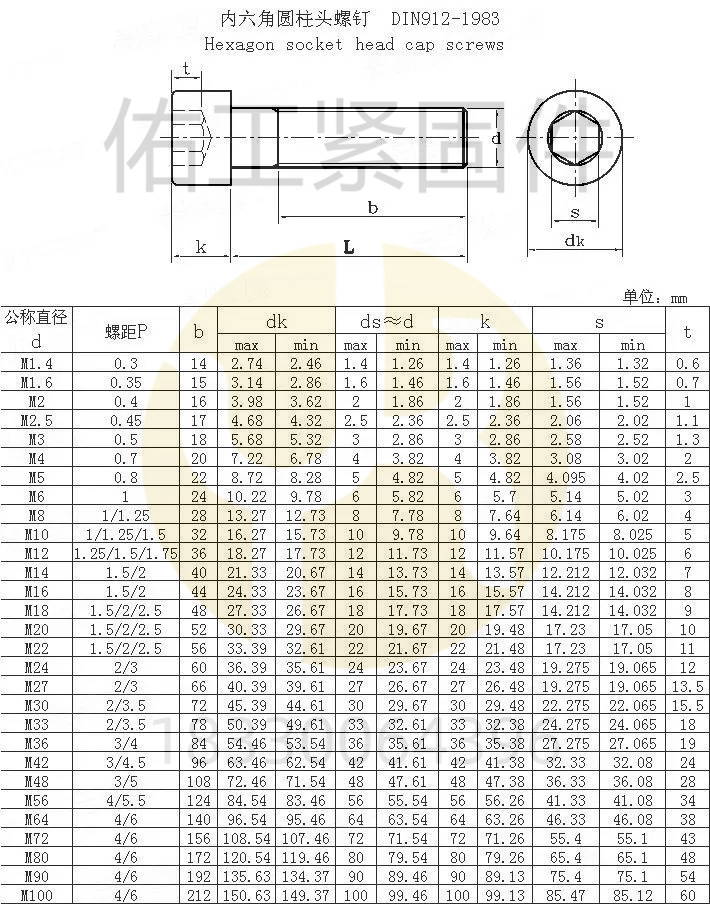

DIN912 | 内六角圆柱头螺钉 | 现行 | 德国标准,GB/T 70.1 的主要参照标准 |
ISO 4762 | Hexagon socket head cap screws | 现行 | 国际标准 |
GB70-76 | 内六角圆柱头螺钉 | 废止 | 1976年版本,头部尺寸偏小 |

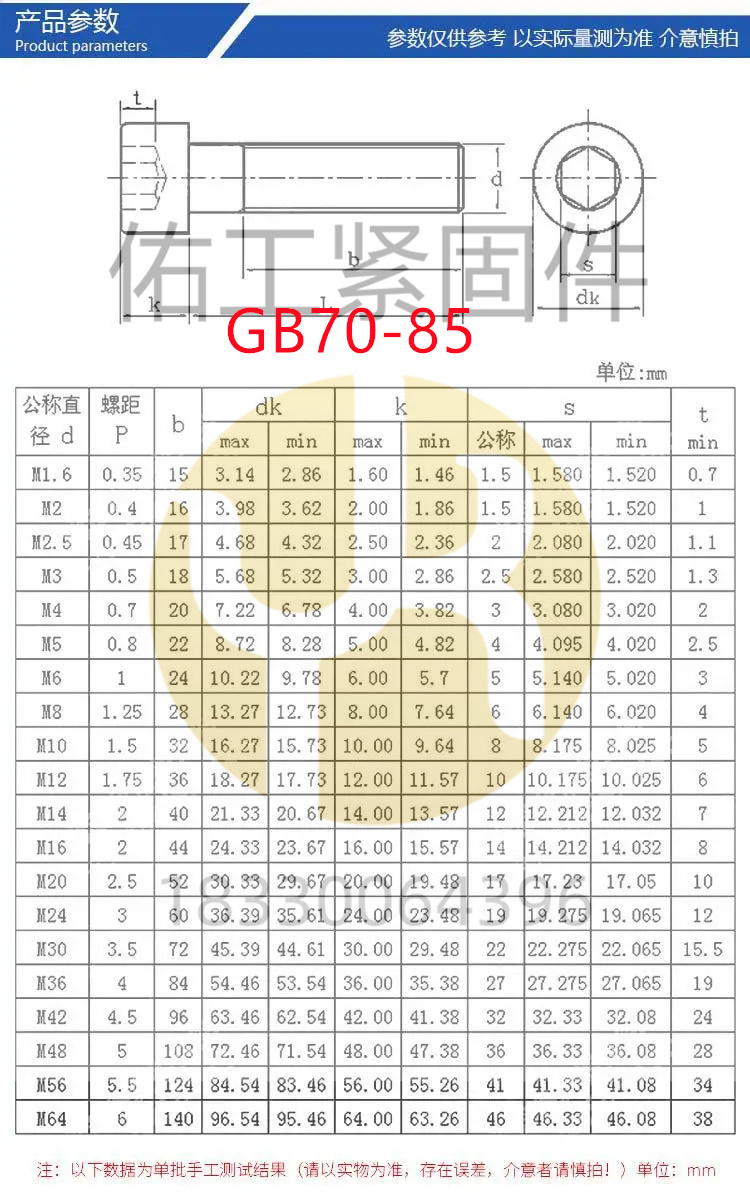

GB70-85 | 内六角圆柱头螺钉 | 废止 | 1985年过渡版本 |

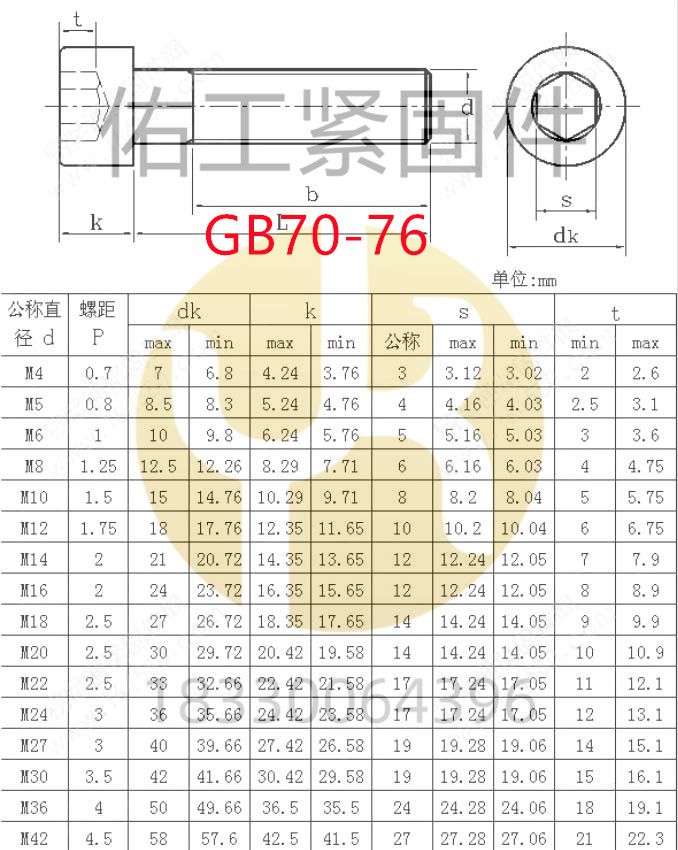

以 M10 为例,GB70-76 老国标与 GB/T 70.1-2008 现行国标的头部尺寸对比如下:
参数 | GB70-76 | GB/T 70.1-2008 | 差异 |
头部直径 dk | 15 ~ 14.76 mm | 15.73 ~ 16.27 mm | 现行标准头部更大 |
头部高度 k | 10.29 ~ 9.71 mm | 9.64 ~ 10 mm | 现行标准头部略矮 |
对边宽度 s | 3.12 ~ 3.02 mm | 8.025 ~ 8.175 mm | 基本一致 |
内六角深度 t | 5 ~ 5.75 mm | 大于等于5 mm | 现行标准为最小值要求 |
现行标准与 DIN912 已实现统一,选用时可等同互换。


材质类别 | 典型牌号 | 特点 | 适用场景 |
碳钢 | 45号、35号 | 成本低,可热处理至10.9/12.9级 | 一般工业装配、机械设备 |
合金钢 | 40Cr、SCM435、35CrMo | 淬透性好,强度高 | 汽车、工程机械、模具、重载场合 |

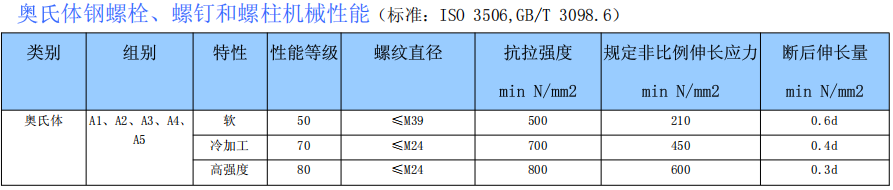

不锈钢 | 304、316 | 耐腐蚀,强度约8.8级的70%至80% | 食品机械、化工、户外、医疗器械 |
铜合金 | H62、黄铜 | 耐腐蚀、无磁性 | 电子电气、防爆场合 |

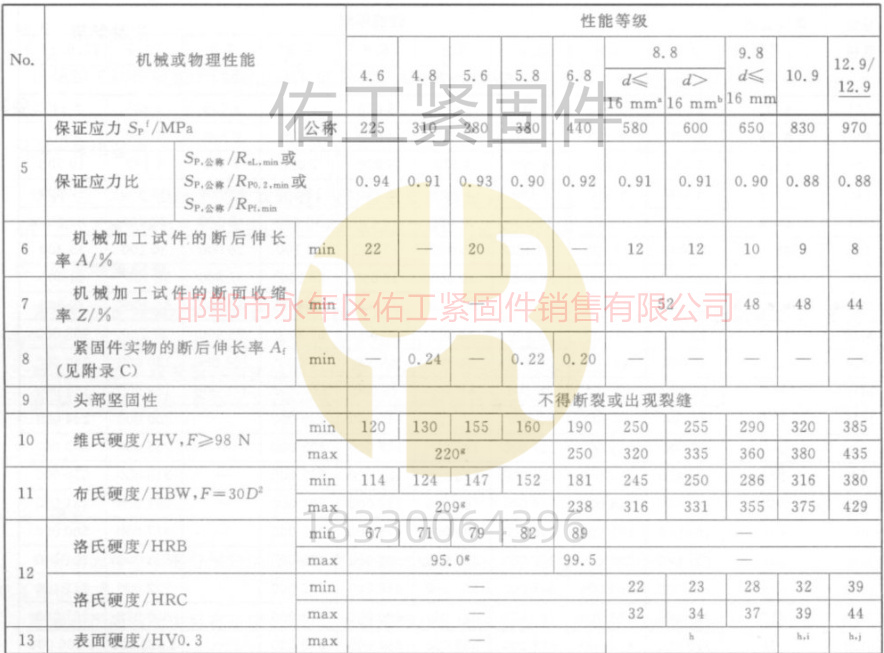

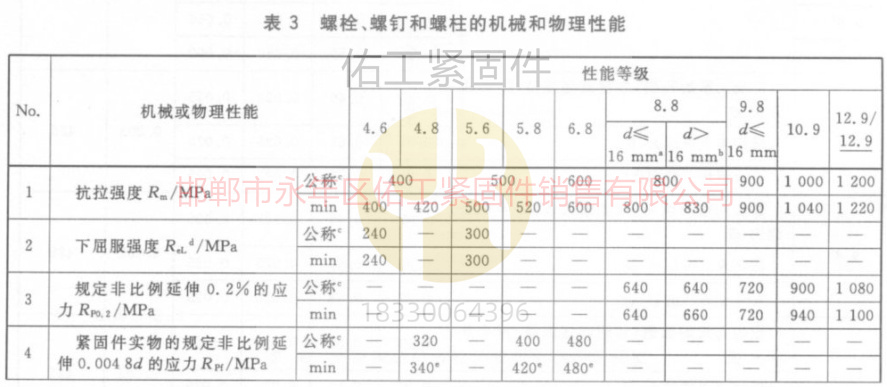

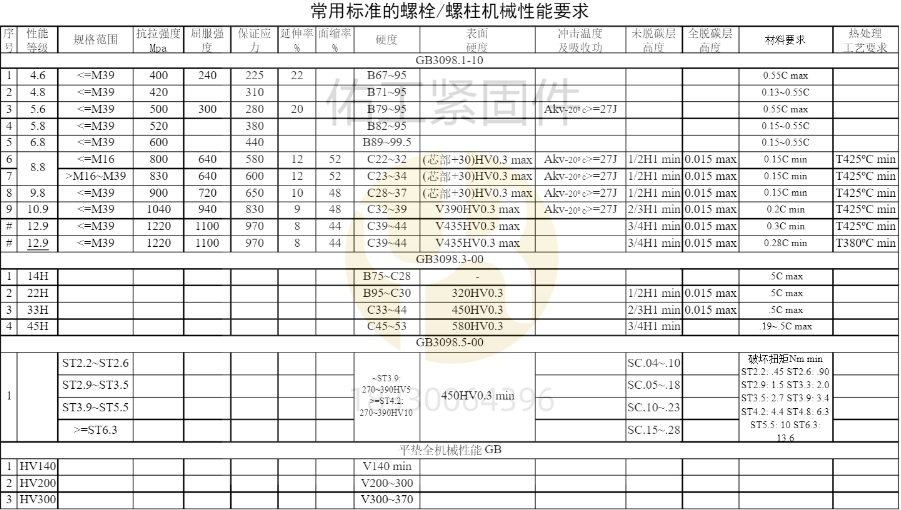

内六角圆柱头螺钉常见的性能等级为 8.8、10.9 和 12.9 级,其力学性能如下:
性能等级 | 最小抗拉强度 | 最小屈服强度 | 硬度范围 | 推荐应用 |
8.8 级 | 800 MPa | 640 MPa | HRC 22至32 | 普通机械、一般工业设备、家具五金 |
10.9 级 | 1000 MPa | 900 MPa | HRC 32至39 | 汽车制造、工程机械、机床、钢结构 |
12.9 级 | 1200 MPa | 1080 MPa | HRC 39至44 | 模具、航空、赛车、高精度重载场合 |

1. 按工作载荷确定:计算螺钉所受的轴向拉力与剪切力,乘以安全系数(通常取2至3),选定所需抗拉强度等级。
1.1 静载荷场合可取较低安全系数,动载荷或冲击场合取较高值。
1.2 抗拉强度验算公式:F 小于等于 (Rm 乘以 As) 除以 n,其中 As 为螺纹应力截面积,n 为安全系数。
2. 按装配环境确定:
2.1 室内干燥环境可选用10.9级发黑碳钢螺钉,性价比最高。
2.2 潮湿或户外环境优先选用不锈钢或达克罗处理的合金钢螺钉。
2.3 高温环境(超过300摄氏度)需选用耐热钢或特殊合金材质。
3. 成本与性能平衡:10.9级碳钢或合金钢是工业中最常用的选择,覆盖百分之八十以上的应用场景。

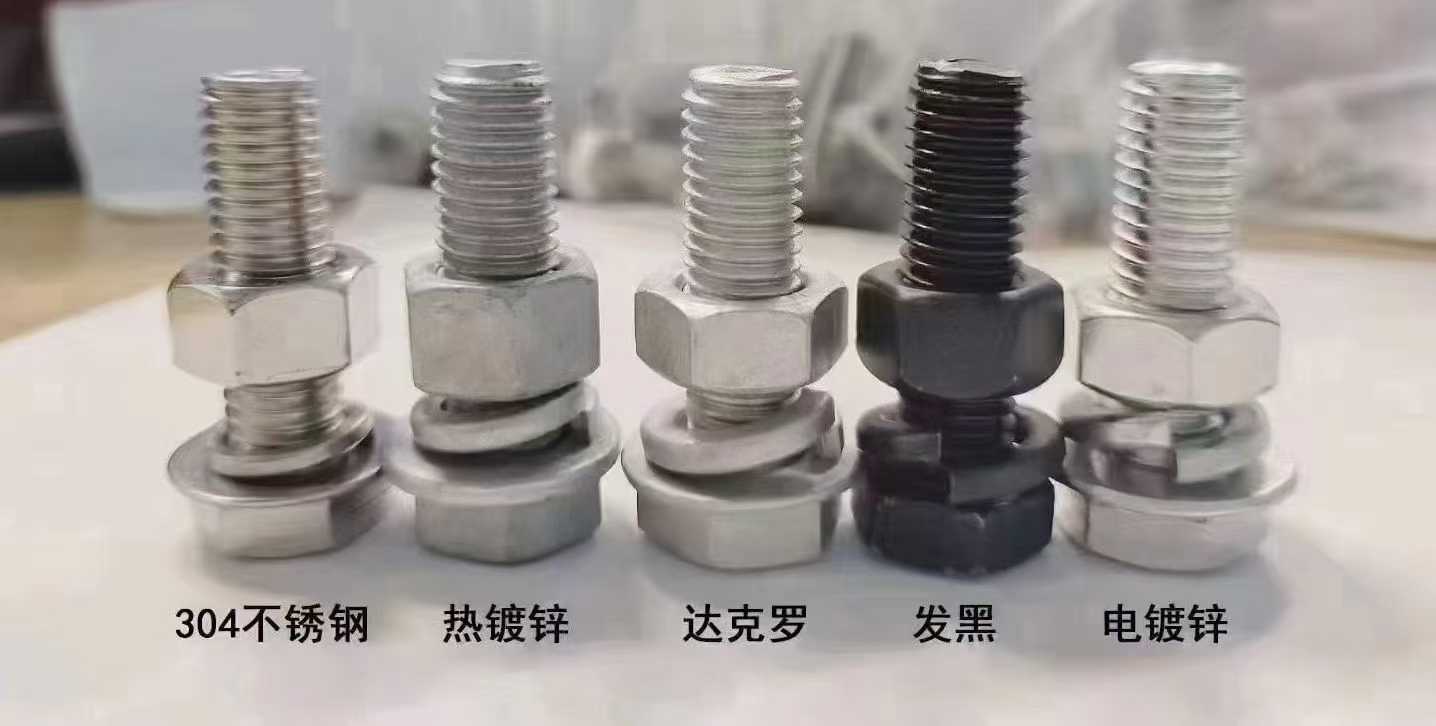

表面处理方式 | 耐腐蚀性 | 外观 | 成本 | 适用环境 |
发黑或氧化 | 一般 | 黑色 | 低 | 室内干燥环境 |
镀锌(蓝白或彩锌) | 良好 | 银白或彩色 | 低 | 一般工业 |
镀镍 | 良好 | 银亮 | 中 | 精密仪器 |
达克罗 | 优秀(耐盐雾500小时以上) | 银灰 | 中高 | 汽车底盘、户外 |
热浸镀锌 | 优秀 | 银灰 | 中 | 户外钢结构、电力 |

内六角圆柱头螺钉的头部涉及以下关键尺寸参数:
代号 | 名称 | 含义 |
dk | 头部直径 | 圆柱头外径,决定沉孔直径和扳手空间 |
k | 头部高度 | 头部总厚度,决定沉孔深度和承载能力 |
s | 对边宽度 | 内六角槽对边距离,直接决定内六角扳手规格 |
e | 对角宽度 | 内六角槽对角距离,一般标注最小值 |
t | 内六角深度 | 内六角槽沉孔深度,影响扳手咬合与扭矩传递 |
r | 过渡圆角 | 头部与螺杆衔接处圆角,减少应力集中 |

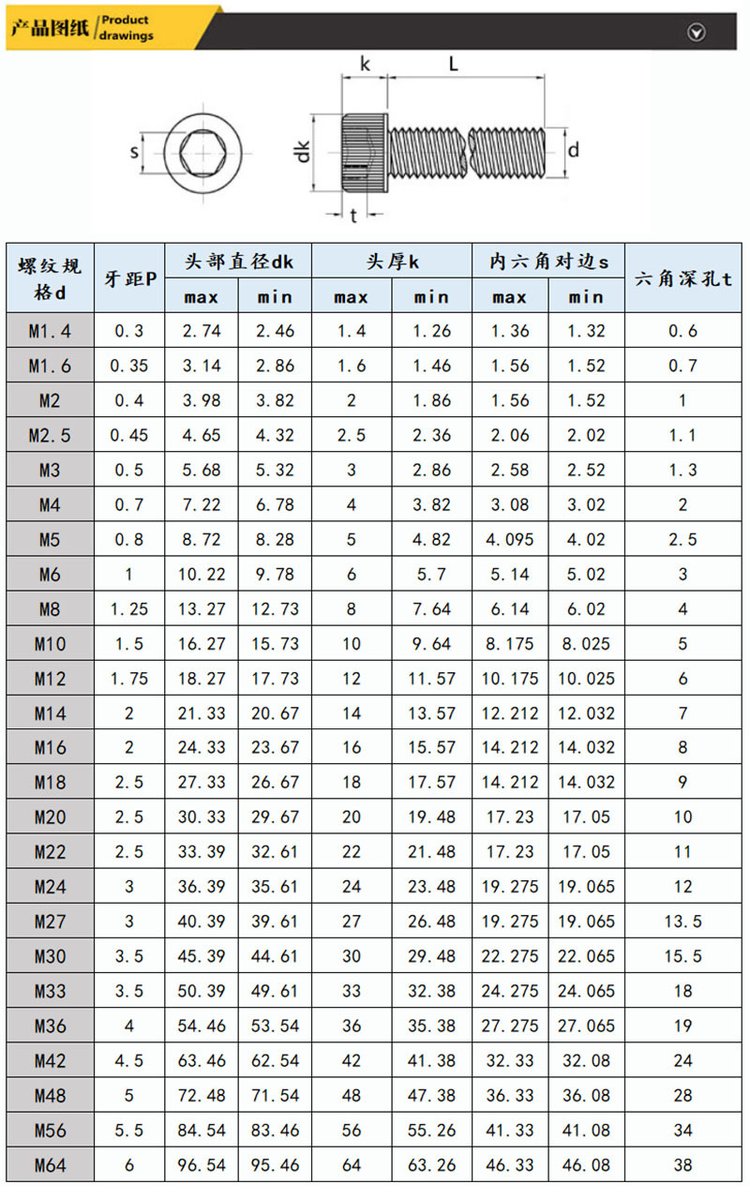

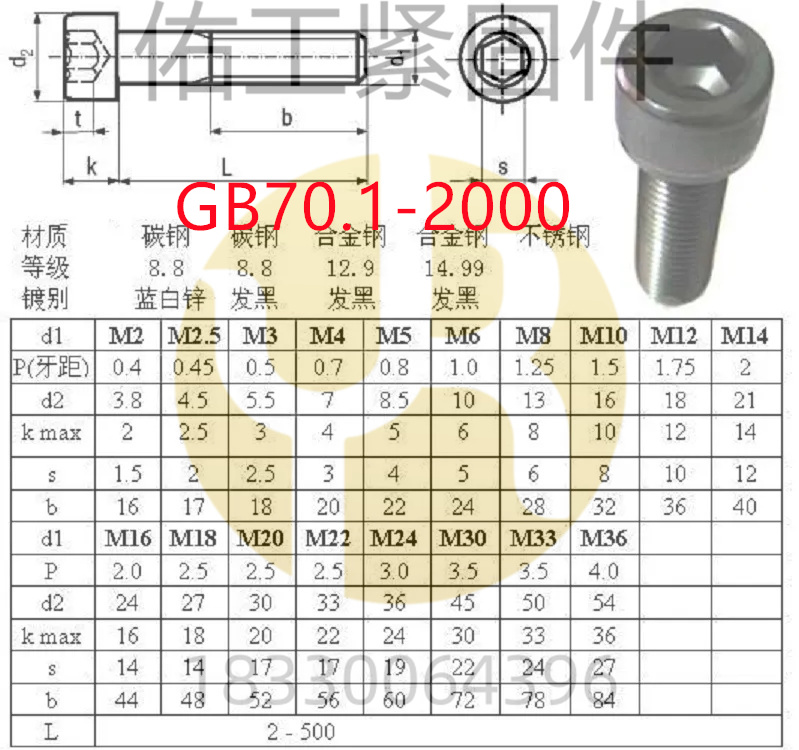

以下为 GB/T 70.1-2008 标准下 M3 至 M56 全系列头部尺寸:
螺纹规格 | 螺距 (mm) | 头部直径 dk (mm) | 头部高度 k (mm) | 对边宽度 s (mm) | 对角宽度 e (min, mm) | 内六角深 t (min, mm) | 圆角 r (min, mm) |
M3 | 0.5 | 5.32 至 5.68 | 2.86 至 3.0 | 2.52 至 2.58 | 2.87 | 1.3 | 0.1 |
M4 | 0.7 | 6.78 至 7.22 | 3.82 至 4.0 | 3.02 至 3.08 | 3.44 | 2 | 0.2 |
M5 | 0.8 | 8.28 至 8.72 | 4.82 至 5.0 | 4.02 至 4.095 | 4.58 | 2.5 | 0.2 |
M6 | 1.0 | 9.78 至 10.22 | 5.70 至 6.0 | 5.02 至 5.14 | 5.72 | 3 | 0.25 |
M8 | 1.25 | 12.73 至 13.27 | 7.64 至 8.0 | 6.02 至 6.14 | 6.86 | 4 | 0.4 |
M10 | 1.5 | 15.73 至 16.27 | 9.64 至 10 | 8.025 至 8.175 | 9.15 | 5 | 0.4 |
M12 | 1.75 | 17.73 至 18.27 | 11.57 至 12 | 10.025 至 10.175 | 11.43 | 6 | 0.6 |
M14 | 2.0 | 20.67 至 21.33 | 13.57 至 14 | 12.032 至 12.212 | 13.72 | 7 | 0.6 |
M16 | 2.0 | 23.67 至 24.33 | 15.57 至 16 | 14.032 至 14.212 | 16 | 8 | 0.6 |
M18 | 2.5 | 26.67 至 27.33 | 17.57 至 18 | 14.032 至 14.212 | 16 | 9 | 0.6 |
M20 | 2.5 | 29.67 至 30.33 | 19.48 至 20 | 17.05 至 17.23 | 19.44 | 10 | 0.8 |
M22 | 2.5 | 32.61 至 33.39 | 21.48 至 22 | 17.05 至 17.23 | 大于等于19.44 | 11 | 大于等于0.8 |
M24 | 3.0 | 35.61 至 36.39 | 23.48 至 24 | 19.065 至 19.275 | 21.73 | 12 | 0.8 |
M27 | 3.0 | 39.61 至 40.39 | 26.48 至 27 | 19.065 至 19.275 | 21.73 | 13.5 | 1 |
M30 | 3.5 | 44.61 至 45.39 | 29.48 至 30 | 22.065 至 22.275 | 25.15 | 15.5 | 1 |
M33 | 3.5 | 49.61 至 50.39 | 32.38 至 33 | 24.065 至 24.275 | — | 18 | — |
M36 | 4.0 | 53.54 至 54.46 | 35.38 至 36 | 27.065 至 27.275 | — | 19 | — |
M39 | 4.0 | 57.54 至 58.46 | 38.7 至 39 | 27 至 27.2 | — | 22 至 23 | — |
M42 | 4.5 | 62.54 至 63.46 | 41.38 至 42 | 32.08 至 32.33 | — | 24 | — |
M48 | 5.0 | 71.54 至 72.46 | 47.38 至 48 | 36.08 至 36.33 | — | 28 | — |
M52 | 5.0 | 76 至 78 | 51 至 52 | 36 (参考值) | — | 39 至 40 | — |
M56 | 5.5 | 83.46 至 84.54 | 55.26 至 56 | 41.08 至 41.33 | — | 34 | — |

对边宽度 s 直接对应内六角扳手规格,全系列对照如下:
螺纹规格 | 对边宽度 s (mm) | 内六角扳手规格 (mm) |
M3 | 2.5 | 2.5 |
M4 | 3 | 3 |
M5 | 4 | 4 |
M6 | 5 | 5 |
M8 | 6 | 6 |
M10 | 8 | 8 |
M12 | 10 | 10 |
M14 | 12 | 12 |
M16 | 14 | 14 |
M18 | 14 | 14 |
M20 | 17 | 17 |
M22 | 17 | 17 |
M24 | 19 | 19 |
M27 | 19 | 19 |
M30 | 19 | 19 |
M33 | 24 | 24 |
M36 | 27 | 27 |
M39 | 27 | 27 |
M42 | 32 | 32 |
M48 | 36 | 36 |
M52 | 36 | 36 |
M56 | 41 | 41 |
从上述数据可归纳出以下设计规律:
1. 头部直径与螺纹直径的比值:dk 除以 d 约等于 1.5 至 1.7,小规格比值略大,大规格比值趋近 1.5。该比值保证头部有足够的承压面积,防止压溃被连接件表面。
2. 头部高度与螺纹直径的关系:k 约等于 0.9 至 1.0 乘以 d,即头部高度大致等于螺纹公称直径,这是杯头螺钉区别于其他头型的典型特征。
3. 过渡圆角随规格递增:M3 至 M6 圆角为 0.1 至 0.25 mm,M8 至 M16 为 0.4 至 0.6 mm,M20 及以上为 0.8 至 1.0 mm。大规格需要更大的圆角来改善应力分布,避免疲劳断裂。
4. 公差带分布:dk 的公差约为正负 0.2 至正负 0.4 mm,k 的公差约为上偏差 0、下偏差 -0.14 至 -0.52 mm,s 的公差为正偏差,有利于扳手插入。

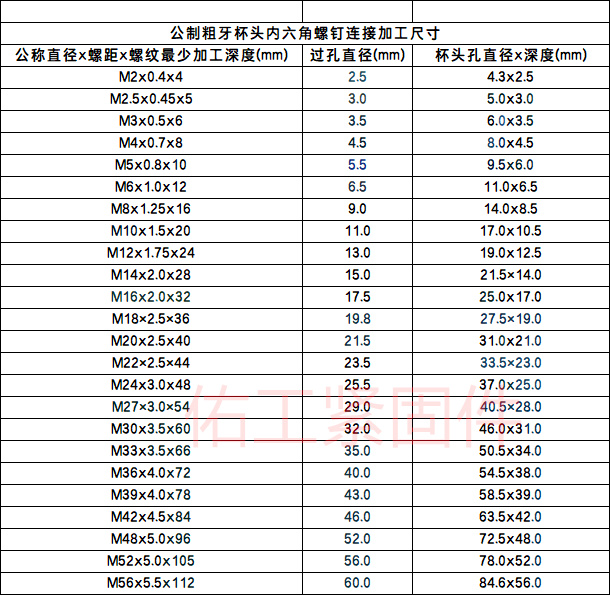

选用杯头内六角螺钉时,被连接件上需预先加工过孔和杯头沉孔。以下为 M2 至 M56 全系列的加工尺寸参考。
螺纹规格乘螺距 | 螺纹最少加工深度 (mm) | 过孔直径 (mm) | 杯头孔直径乘深度 (mm) |
M2×0.4 | 4 | 2.5 | 4.3 × 2.5 |
M2.5×0.45 | 5 | 3.0 | 5.0 × 3.0 |
M3×0.5 | 6 | 3.5 | 6.0 × 3.5 |
M4×0.7 | 8 | 4.5 | 8.0 ×4.5 |
M5×0.8 | 10 | 5.5 | 9.5 × 6.0 |
M6×1.0 | 12 | 6.5 | 11.0 × 6.5 |
M8×1.25 | 16 | 9.0 | 14.0 × 8.5 |
M10×1.5 | 20 | 11.0 | 17.0 × 10.5 |
M12×1.75 | 24 | 13.0 | 19.0 × 12.5 |
M14×2.0 | 28 | 15.0 | 21.5 × 14.0 |
M16×2.0 | 32 | 17.5 | 25.0 × 17.0 |
M18×2.5 | 36 | 19.8 | 27.5 ×19.0 |
M20×2.5 | 40 | 21.5 | 31.0 × 21.0 |
M22×2.5 | 44 | 23.5 | 33.5 ×23.0 |
M24×3.0 | 48 | 25.5 | 37.0 × 25.0 |
M27×3.0 | 54 | 29.0 | 40.5 × 28.0 |
M30×3.5 | 60 | 32.0 | 46.0 × 31.0 |
M33×3.5 | 66 | 35.0 | 50.5 × 34.0 |
M36×4.0 | 72 | 40.0 | 54.5 ×38.0 |
M39×4.0 | 78 | 43.0 | 58.5 × 39.0 |
M42×4.5 | 84 | 46.0 | 63.5 ×42.0 |
M48×5.0 | 96 | 52.0 | 72.5 × 48.0 |
M52×5.0 | 105 | 56.0 | 78.0 × 52.0 |
M56×5.5 | 112 | 60.0 | 84.6 × 56.0 |
1. 过孔直径:比螺纹公称直径大 0.5 至 4 mm。间隙过小会导致装配困难,间隙过大则影响对中精度。薄板件取小值,厚板件取大值。
2. 杯头孔直径:应大于对应规格头部直径 dk 的上限值,留出 0.5 至 1 mm 余量,确保螺钉头能够顺利沉入。例如 M10 的 dk 上限为 16.27 mm,杯头孔直径取 17 mm 是合理的。
3. 杯头孔深度:应大于头部高度 k 的上限值,确保螺钉头完全沉入不突出。如 M10 的 k 上限为 10 mm,深度取 10.5 mm 即可。
4. 螺纹最少加工深度:此深度保证螺钉旋入后有足够的螺纹啮合长度。一般要求有效啮合长度大于等于 1.0 倍 d(钢件)或大于等于 1.5 倍 d(铝或铸铁件)。

温度范围 | 材质选择建议 | 注意事项 |
零下50摄氏度至150摄氏度 | 常规10.9或12.9级合金钢 | 标准工况,常规选择即可 |
150摄氏度至300摄氏度 | 35CrMo、42CrMo耐热钢 | 需考虑高温蠕变和应力松弛 |
300摄氏度至500摄氏度 | 耐热不锈钢、高温合金 | 普通螺钉在此温度下会显著软化 |
低于零下50摄氏度 | 低温用合金钢(如20CrNiMo) | 普通碳钢存在低温脆性风险 |
腐蚀等级 | 典型环境 | 推荐材质与表面处理 |
C1(很低) | 室内干燥,无污染 | 发黑碳钢 |
C2(低) | 室内,偶尔凝露 | 镀锌碳钢 |
C3(中等) | 城市大气,潮湿 | 达克罗处理或304不锈钢 |
C4(高) | 工业区、沿海 | 316不锈钢或达克罗加封闭 |
C5(很高) | 高湿、高盐雾 | 316L不锈钢或钛合金 |
在振动工况下,内六角螺钉需要额外的防松措施:
1. 机械防松:使用弹簧垫圈、齿形锁紧垫圈或止动垫片。
2. 化学防松:涂抹螺纹锁固胶(如乐泰242或262),中强度可拆卸,高强度需加热拆卸。
3. 结构防松:选用带尼龙防松圈或法兰面的螺钉,或采用偏心螺纹设计。
4. 预紧力控制:使用扭矩扳手按推荐扭矩拧紧,保证足够的轴向预紧力是防止松脱的根本。
杯头螺钉的头部尺寸较大,选型时必须校核装配空间:
1. 扳手操作空间:内六角扳手需要足够的轴向操作空间,扳手长柄端需有回转角度。
2. 沉孔避空:若使用沉孔装配,需确认沉孔直径和深度满足头部尺寸要求。
3. 头部干涉:多个螺钉密集排列时,相邻螺钉头部之间需留够扳手操作间隙。
被连接件材质 | 推荐旋入深度 | 注意事项 |
钢或铸铁 | 大于等于 1.0 倍 d | 螺纹强度足够,可适当减浅 |
铝合金 | 大于等于 1.5 倍 d | 铝材硬度低,需增加旋入长度 |
铜合金 | 大于等于 1.5 倍 d | 类似铝材,螺纹强度偏低 |
工程塑料 | 大于等于 2.5 倍 d | 建议使用螺纹嵌件或自攻螺纹 |
薄板(厚度小于 d) | 通孔加螺母 | 无法攻丝时使用螺栓螺母连接 |

综合以上各维度,推荐按以下流程进行选型决策:
1. 确定工作载荷:计算螺钉所受的轴向拉力与剪切力。
1.1 估算最大工作载荷 Fmax。
1.2 确定安全系数 n(静载取2至3,动载取3至5)。
2. 选择螺纹规格与性能等级:
2.1 由 Fmax 乘以 n 确定所需最小抗拉强度。
2.2 查表选定公称直径 d 与性能等级。
2.3 常用推荐:一般机械选 M6 至 M16、10.9 级。
3. 校核安装空间:
3.1 确认沉孔直径大于等于 dk 上限加余量。
3.2 确认沉孔深度大于等于 k 上限。
3.3 确认扳手操作空间充足。
4. 确定螺钉总长 L:
4.1 L 等于被连接件总厚度加有效旋入深度(大于等于 1.0 至 1.5 倍 d)。
4.2 参考加工尺寸表中的螺纹最少加工深度要求。
5. 选择材质与表面处理:
5.1 根据环境温度、湿度、腐蚀性选择材质。
5.2 根据外观要求选择表面处理方式。
6. 确定防松方式:
6.1 一般场合:弹簧垫圈或平垫圈。
6.2 振动场合:螺纹锁固胶或尼龙防松。
6.3 按推荐扭矩拧紧。

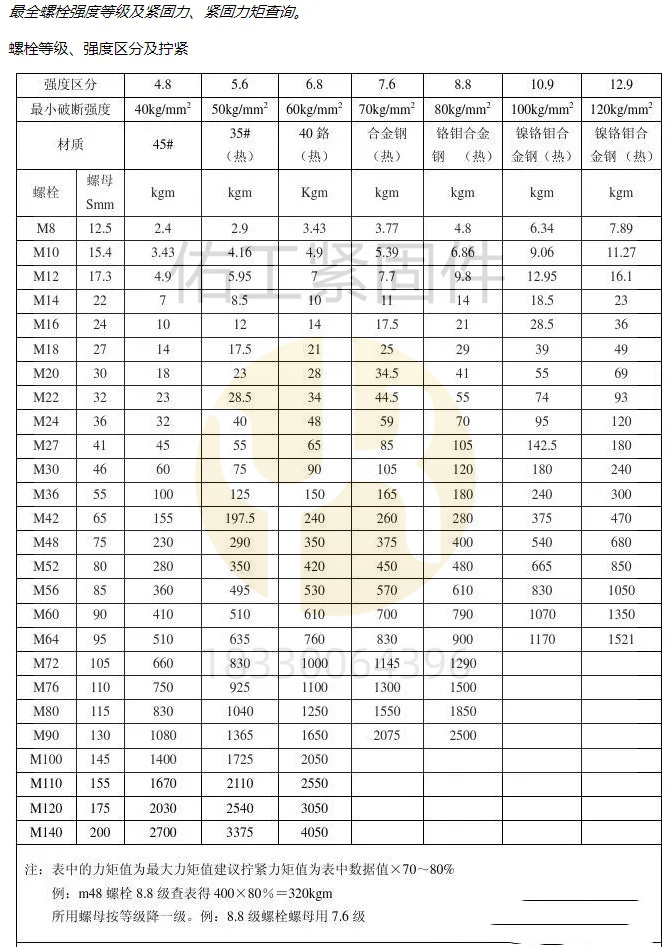

以下为 10.9 级杯头内六角螺钉的推荐拧紧扭矩,供实际装配参考:
螺纹规格 | 推荐扭矩 (牛米) |
M3 | 1.0 至 1.5 |
M4 | 2.5 至 3.5 |
M5 | 5 至 7 |
M6 | 9 至 12 |
M8 | 20 至 25 |
M10 | 40 至 50 |
M12 | 70 至 85 |
M14 | 110 至 130 |
M16 | 160 至 190 |
M20 | 310 至 370 |
M24 | 530 至 620 |
M30 | 1050 至 1200 |
M33 | 1400 至 1600 |
M36 | 1800 至 2050 |
M39 | 2300 至 2600 |
M42 | 2800 至 3150 |
M48 | 3800 至 4300 |
M52 | 4800 至 5400 |
M56 | 5800 至 6500 |
以上扭矩适用于钢制被连接件、螺纹涂油状态。干摩擦或润滑不足时扭矩需相应调整。12.9 级可在此基础上增加约百分之二十,8.8 级则减少约百分之二十。

原因:扳手规格不匹配、扳手或螺槽磨损、扭矩过大。
预防措施:使用对边尺寸准确的内六角扳手,确保扳手完全插入到底,控制拧紧扭矩不超过推荐值。
补救方法:轻微滑牙可用稍大一号的扳手敲入旋出;严重滑牙需用电火花或焊接取出。
原因:拧紧扭矩超限、螺钉强度等级不足、螺纹配合过紧导致扭矩转化偏差。
预防措施:按推荐扭矩使用扭矩扳手拧紧;根据实际载荷正确选择性能等级;确保螺纹公差配合合理。
原因:振动工况下未做防松处理、预紧力不足、被连接件发生塑性变形。
预防措施:使用螺纹锁固胶或防松垫圈;按扭矩要求保证足够的预紧力;软质被连接件使用大垫圈分散压力。
原因:不锈钢螺纹在摩擦高温下产生冷焊粘连。
预防措施:使用专用防咬死润滑剂;降低拧紧速度;选用经过表面处理(如镀银、镀铜)的不锈钢螺钉。

内六角圆柱头螺钉的选型是一个系统工程,需要综合考虑标准体系、材质性能、头部尺寸、加工配合和环境因素等多个维度。本文以 GB/T 70.1-2008 现行国标为基础,结合工程图纸实测数据与装配加工尺寸参考,提供了 M3 至 M56 全系列的详细技术参数。
选型的核心思路可概括为以下要点:按载荷选直径与等级,按空间校核头部尺寸,按长度校核旋入深度,按环境选材质与表面处理,按工况定防松方式。
在实际应用中,建议优先选用 10.9 级合金钢内六角螺钉作为通用方案,其性价比在大多数工业场景中均表现最优。对于特殊工况(高温、腐蚀、振动、空间受限等),则需根据本文各章节的对应内容进行针对性调整。
