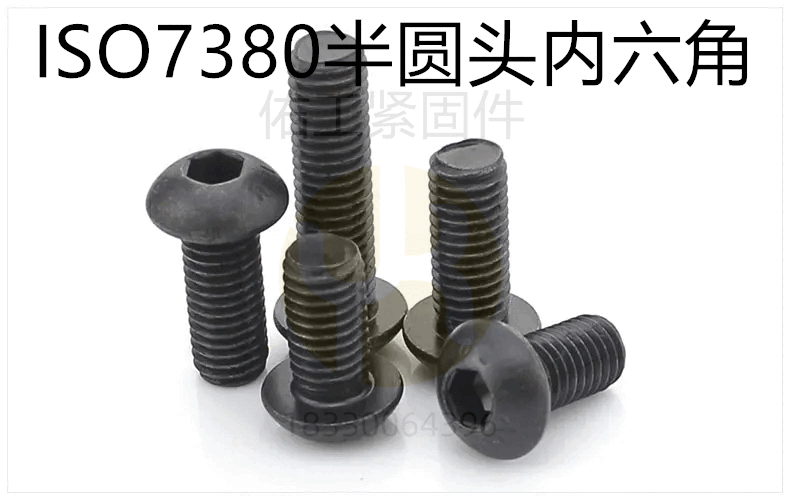

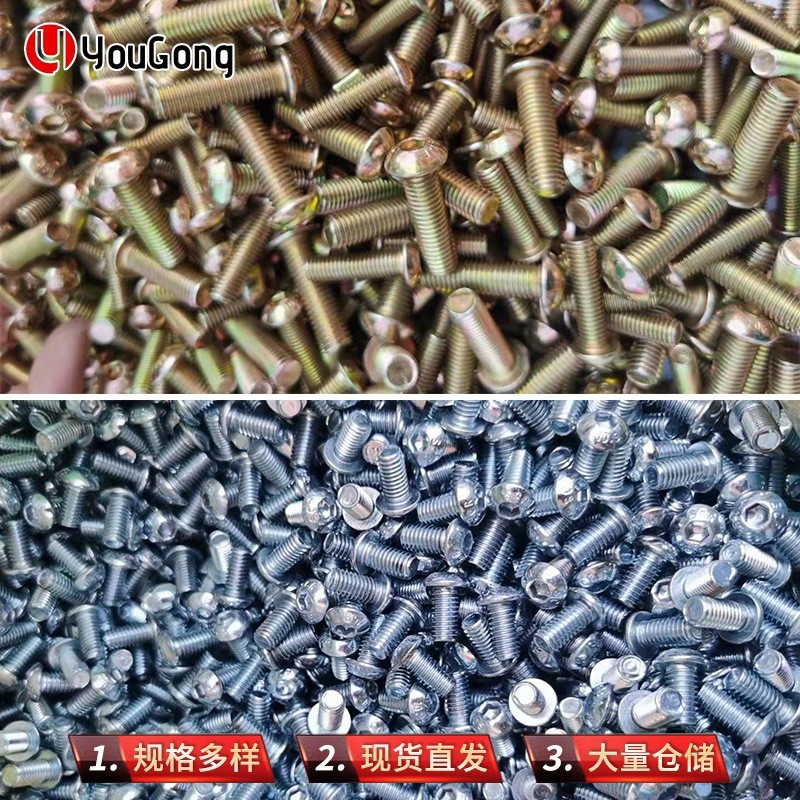

18330064396ISO 7380 是国际标准化组织（ISO）制定的内六角盘头螺钉系列标准，该标准定义的螺钉正是前述工程图纸中所展示的紧固件类型。
项目 | 说明 |
全称 | 内六角盘头螺钉（Hexagon socket button head screws） |
常见别称 | 内六角平圆头螺钉、平杯、圆杯 |
标准分部 | ISO 7380-1（基本型）、ISO 7380-2（带法兰面型） |
对应国标 | GB/T 70.2-2018《内六角平圆头螺钉》 |
对应德标 | DIN EN ISO 7380 |
螺纹范围 | M1.6 ~ M16（标准常见范围） |
产品等级 | A 级（精密级） |

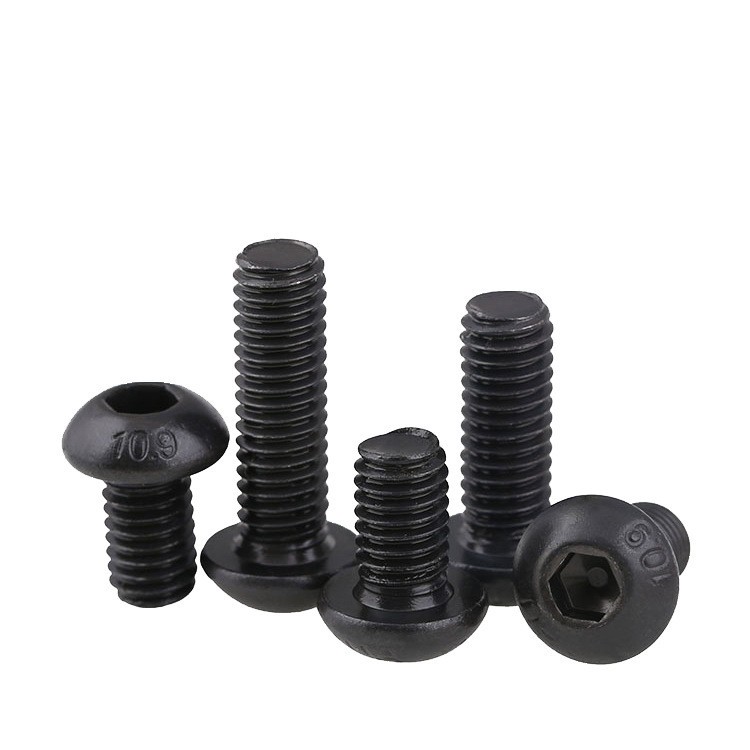

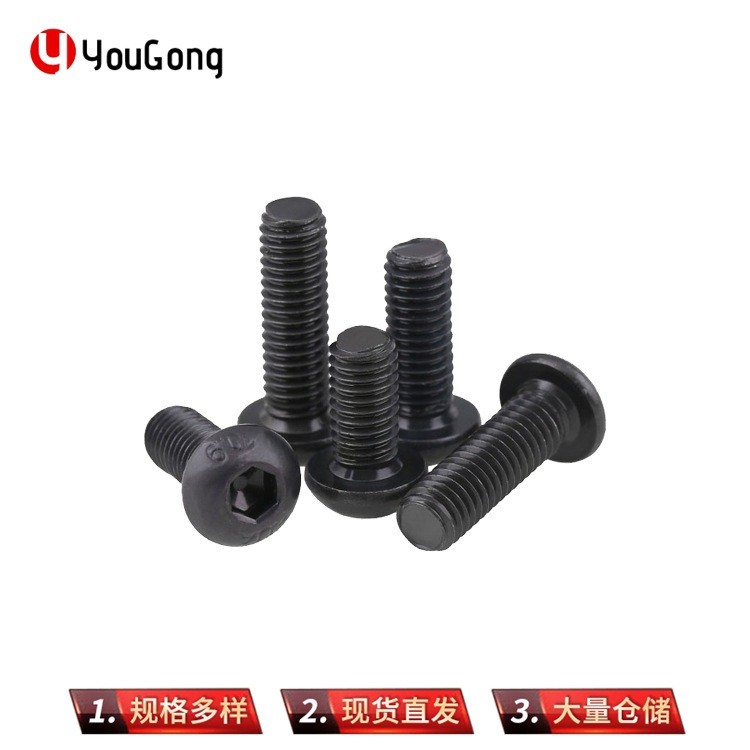

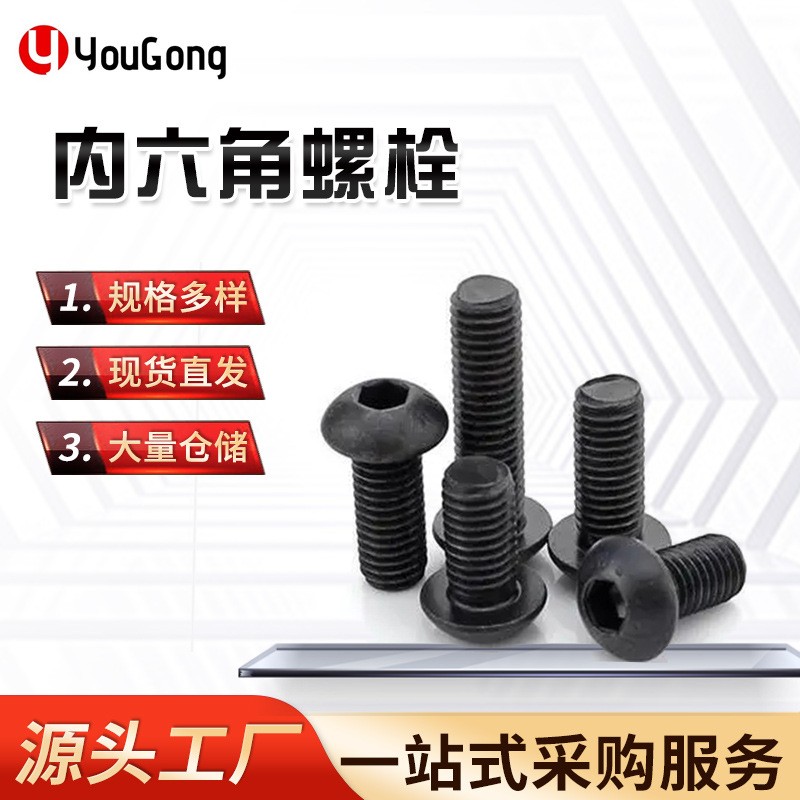

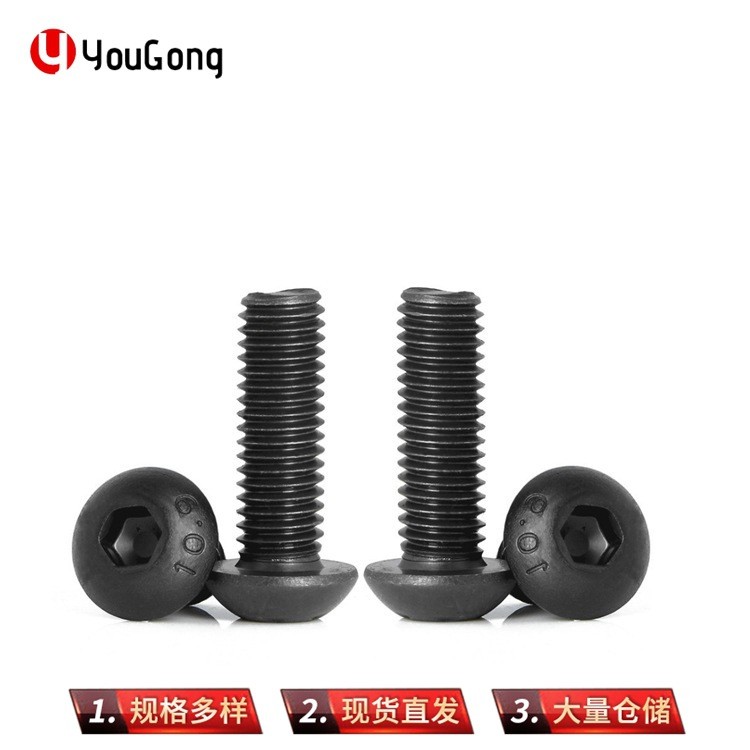

ISO 7380 螺钉的头部为圆弧盘头（平圆头），头部中央设有内六角驱动槽。其主要特点包括：
1. 头部低矮圆滑：盘头高度（k）明显低于普通圆柱头螺钉（DIN 912），适用于空间受限的安装场景。
2. 外观平整美观：头部可埋入沉孔中，表面平滑无凸起，不易刮伤人或物体。
3. 扭矩传递好：内六角驱动方式比十字槽、一字槽能承受更大的拧紧扭矩。微信搜索公众号：佑工紧固件紧固件知识全知道
4. 防刮擦：圆滑头部设计特别适合电子设备外壳、汽车内饰、医疗器械等对外观和安全性要求高的场合。

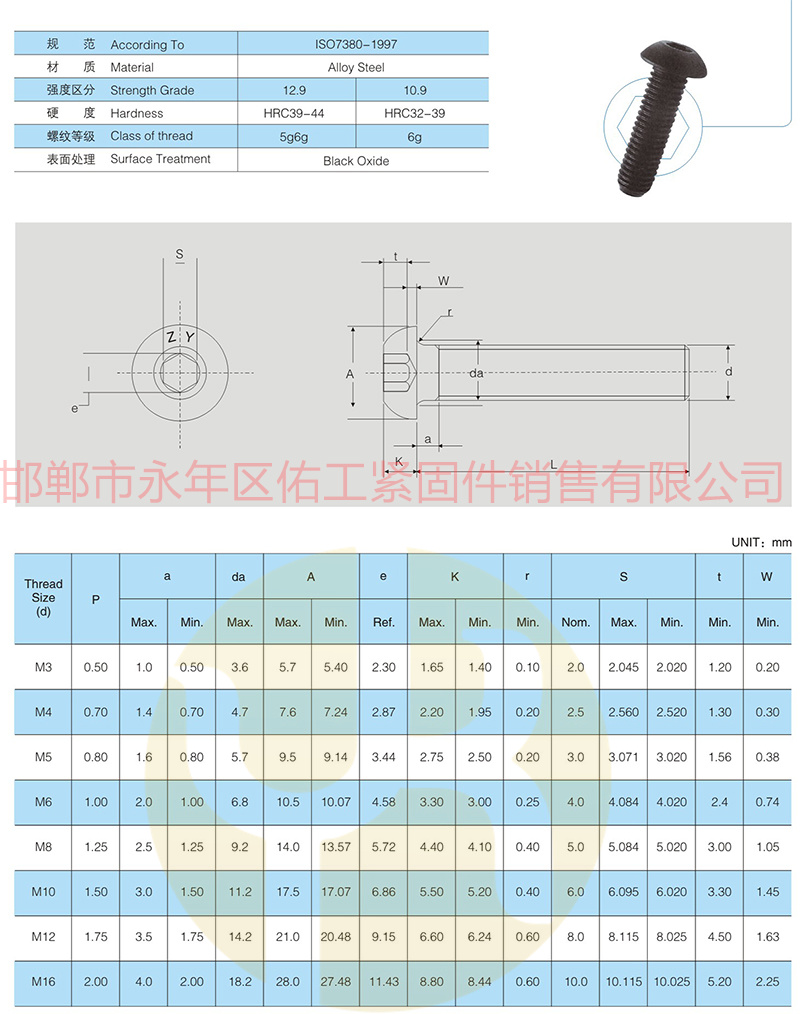

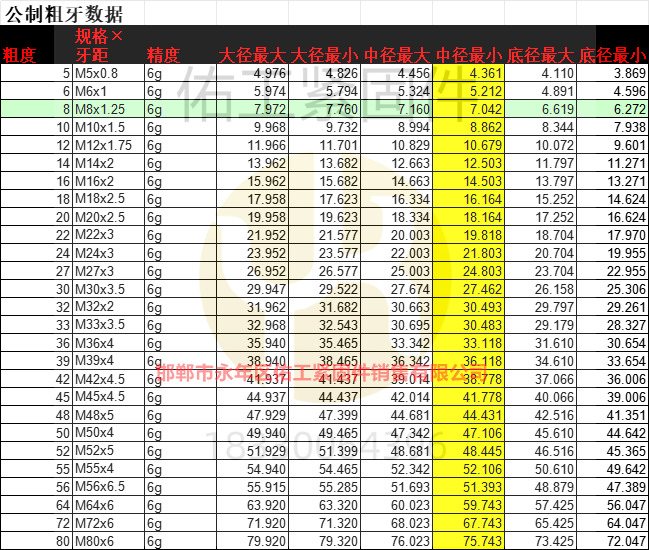

以下为 ISO 7380-1 标准规定的主要尺寸（M3 ~ M16）：
螺纹规格 | 螺距 P | 头部直径 dk (max) | 头部高度 k (max) | 内六角对边 s (公称) | 内六角深度 t (min) |
M3 | 0.5 | 5.7 | 1.65 | 2 | 1.04 |
M4 | 0.7 | 7.6 | 2.2 | 2.5 | 1.3 |
M5 | 0.8 | 9.5 | 2.75 | 3 | 1.56 |
M6 | 1.0 | 10.5 | 3.3 | 4 | 2.08 |
M8 | 1.25 | 14.0 | 4.4 | 5 | 2.6 |
M10 | 1.5 | 17.5 | 5.5 | 6 | 3.12 |
M12 | 1.75 | 21.0 | 6.6 | 8 | 4.16 |
M16 | 2.0 | 28.0 | 8.8 | 10 | 5.2 |
与前述图纸对比可见，图纸中的尺寸数据（如 M6：dk = 10.07 ~ 10.5，k = 3 ~ 3.3）与标准完全一致，公差带也符合 ISO 4759-1 的 A 级产品要求。
性能等级 | 公称抗拉强度 | 最小抗拉强度 | 适用场景 |
8.8 级 | 800 MPa | 800 MPa | 通用场合 |
10.9 级 | 1000 MPa | 1040 MPa | 振动环境、高载荷 |
12.9 级 | 1200 MPa | 1220 MPa | 关键承力部位 |
减载特性提示：由于盘头结构（头部截面积较小）的限制，ISO 7380 螺钉的最小拉力载荷为标准值（ISO 898-1）的 80%，属于"减载型紧固件"（Reduced loadability）。标记时强度等级前需加 "0"（如 010.9）以示区别。
材质 | 组别 | 性能等级 | 抗拉强度 |
奥氏体不锈钢 | A2（304） | A2-70 | ≥ 700 MPa |
奥氏体不锈钢 | A4（316） | A4-80 | ≥ 800 MPa |
以 M10 螺钉为例，不同等级的最小拉力载荷如下：
1. 8.8 级：23,400 N（为 ISO 898-1 规定值的 80%）
2. 10.9 级：30,500 N
3. 12.9 级：35,700 N
4. 不锈钢 A2-70：28,100 N
对比项 | ISO 7380-1（基本型） | ISO 7380-2（法兰面型） |
头部结构 | 普通盘头 | 带法兰盘 |
接触面积 | 较小 | 更大，可分散压力 |
防松性能 | 一般 | 更好（可带防滑齿） |
应用场景 | 通用安装 | 需防松、减震的场合 |
ISO 7380-2 的法兰面增大了接触面积，能有效分散压力、防止连接件表面损伤。部分型号还设计有防滑齿，进一步提高了防松性能。
版本年份 | 主要变更内容 |
1983 | 首次发布 |
1997 | 优化尺寸体系，统一公差带 |
2004 | 更新机械性能要求，与 ISO 898-1:1999 同步 |
2011 | 细化了法兰面型号的技术要求 |
2022（最新） | 完善检测方法和表面处理规范；M16 螺纹长度 b 增至 3d，以满足 ISO 3506-1 拉伸测试要求 |
处理方式 | 特点 | 适用材质 |
镀锌 | 经济防锈，外观光亮 | 碳钢 |
发黑（煮黑） | 黑色外观，防锈性能一般 | 碳钢 |
达克罗（锌片涂层） | 高耐蚀性（可达 720h 盐雾试验） | 碳钢 |
锌镍合金 | 超高耐蚀性，环保无六价铬 | 碳钢 |
本色/钝化 | 保持不锈钢本色 | 不锈钢 |
1. 一般负载：选用 8.8 级（或 A2-70 不锈钢）。
2. 振动环境：选用 10.9 级 以上。
3. 关键结构件：选用 12.9 级，但需注意减载特性。
1. 普通室内环境：碳钢镀锌即可满足要求。
2. 潮湿或户外环境：推荐不锈钢 A2-70（304）。
3. 强腐蚀环境：应选用不锈钢 A4-80（316）或锌镍合金涂层。
1. 螺纹旋入深度建议为 直径的 1~1.5 倍，以确保连接强度。
2. 薄板连接场合，可选用 全螺纹 型号。
强度等级前带 "0"（如 010.9）的表示减载型，不可用于需要满载荷的设计场合。
ISO 7380 内六角盘头螺钉因其独特的结构优势，广泛应用于以下领域：
1. 电子设备外壳固定：圆滑头部不会刮伤用户或设备外观。
2. 汽车内饰件安装：美观且节省安装空间。
3. 医疗设备组装：表面平滑便于消毒清洁。
4. 精密仪器制造：提供可靠的紧固力。
5. 泵阀管道行业：法兰面型用于密封和防松场景。
ISO 7380 内六角盘头螺钉以其低矮盘头、圆滑外观、扭矩传递效率高等优势，在现代工业中扮演着重要角色。其标准化程度高，与国标 GB/T 70.2 完全等效，便于国内外项目对接。在选型时需重点关注其减载特性（最小拉力载荷为标准值的 80%），结合使用环境、载荷要求和安装空间综合考量，以确保连接的安全性和可靠性。
