18330064396
咨询热线
18330064396
需要特别强调的是：这是一起潜在失效风险（腐蚀断裂隐患），并非召回范围内每一辆车都已实际故障。各国的数字是各自市场的召回规模，不能简单相加来推导全球总量。
这颗螺栓在工作时承受的是复杂的交变载荷：正常行驶时的路面冲击、低速大转角挪车时的高扭转载荷、频繁的振动。它并不是一颗"拧上就行"的静止螺丝，而是一个长期处于动态应力环境中的承载件。
问题出在环境与防护的错配。在冬季大量使用融雪盐（主要成分是氯化钙、氯化钠等氯化物）的地区，含盐水会被扬起、飞溅、渗入底盘与转向系统的缝隙。
缝隙腐蚀：螺栓头与法兰、螺纹与被连接件之间形成的狭小缝隙，氧气供应不足、氯离子富集，导致局部金属加速溶解，这是最常见的初始形态；
应力腐蚀开裂（SCC）：在拉应力与腐蚀介质共同作用下，材料在远低于其名义强度的应力水平即发生脆性断裂，断口呈树枝状、多源特征。
对高强度螺栓而言，腐蚀还会进一步放大应力集中——一旦腐蚀减薄了螺栓的有效截面，原本富余的强度裕度被迅速消耗，最终在某个时刻发生断裂。大众的表述"极端情况下螺栓断裂导致转向器偏折"正是这条链条的末端。
大众此次并非孤例。近年国际与国内市场上，紧固件缺陷引发的召回屡见不鲜：
规律惊人地一致：越是看似简单、越是低值的零件，一旦失效，越是直接威胁人身安全，其召回后果越重。
德国《商报》一针见血地指出：这颗螺栓之所以能"波及四百多万辆车"，根源在于大众长期奉行的**模块化横置发动机平台（MQB）**战略。数十款燃油车共用零件规格与生产设计，以换取研发与采购成本的下降。
共用的另一面是风险的高度杠杆化——一颗零件，一旦出现缺陷，问题会被瞬间放大到所有共平台的车型、所有共平台的品牌。降本增效的逻辑，在质量安全面前暴露出脆弱的一面：它把"单点失败"变成了"全网失败"。
大众的教训，为行业（尤其是整车厂、供应商和采购方）提供了清晰的警示。紧固件选用质量的本质，是在正确的工况、正确的环境、正确的失效认知下，选对材料、涂层、工艺与验证。
工况匹配是前提：紧固件不是"越强越好"，而是要与实际承载、交变载荷、振动工况匹配。转向、底盘等安全件必须按安全关键件对待，验证标准显著高于普通连接。

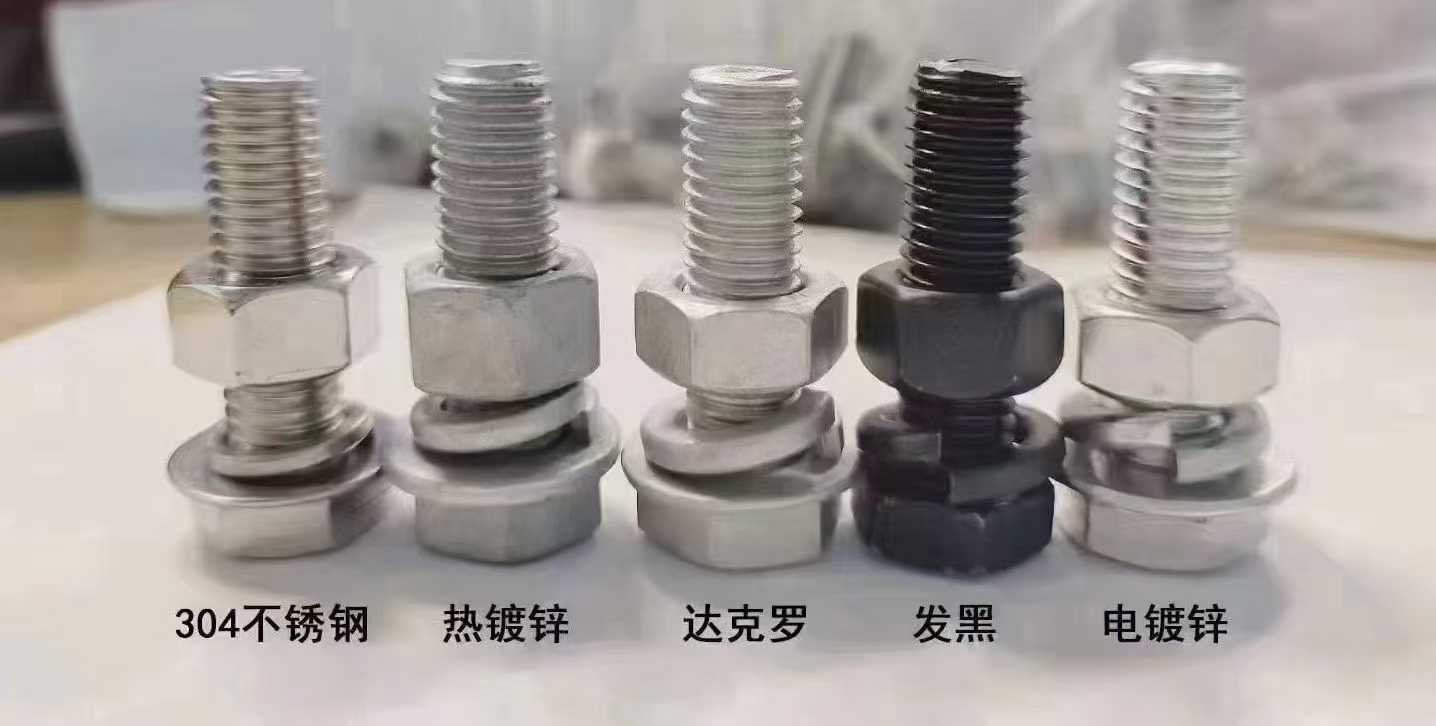

防腐等级必须对标真实环境：沿海、高湿、融雪盐地区等腐蚀环境，应强制提高镀层厚度与盐雾试验等级。对氯化物敏感的高强件，要评估缝隙腐蚀与应力腐蚀开裂风险。
敬畏失效模式：疲劳断裂、氢脆、应力腐蚀、缝隙腐蚀各有其诱因与断口特征。设计阶段就要做断裂力学与失效模式分析（FMEA），不能只算静态强度。
全生命周期验证：紧固件的可靠性要在"装车后的真实环境"里验证，而非止步于实验室或新品强度。要覆盖腐蚀发展后连接强度的退化曲线。
成本与安全的平衡：单颗螺栓的选型提升可能只增加几分钱成本，但若因防腐不足酿成百万辆召回，代价将是数十亿欧元——前期多花的一分钱，是撬动安全与品牌信誉的杠杆。
一颗紧固件的防腐等级选错了，可以跨越11年、四五百个车型配置，最终撼动一家全球巨头的质量口碑。这不仅是大众的教训，更是整个行业的镜子——对每一颗螺栓的"较真"，才是对用户生命最朴素的负责。
