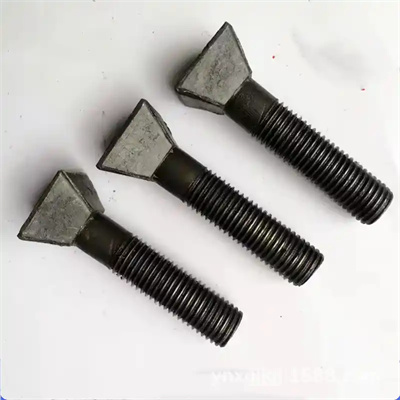

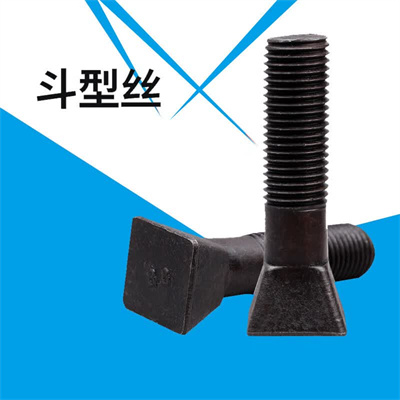

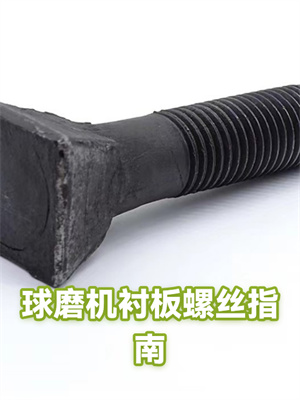

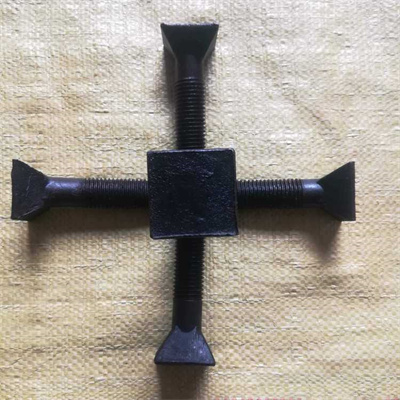

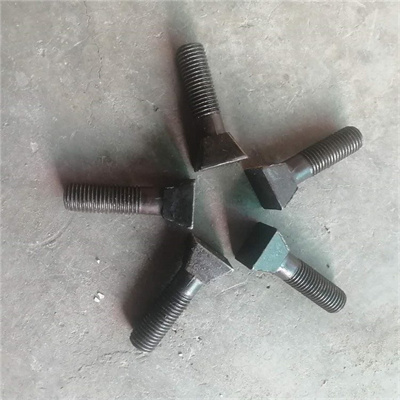

1. 头部：正棱台/倒梯形方头，无开槽或内六角等拧动结构，安装后沉入衬板凹孔中，与衬板工作面齐平，不额外占用磨机内部空间。
3. 螺杆（螺纹段）：带有外螺纹的圆柱体，穿过衬板与筒体后伸出筒壁外侧，配合螺母锁紧。
球磨机螺栓（一级学科）→ 斗型螺栓（二级学科）→ 紧固件（三级学科）。
一台大型球磨机筒壁上通常需要数百至上千颗斗型螺栓，从外部看犹如筒体上长出的"小刺"。
· 保护筒体：筒体不可替换且造价昂贵，衬板作为牺牲层承受钢球与物料的冲击和研磨。
· 传递能量：借助衬板表面形状将钢球提升至一定高度，产生冲击力破碎物料。
同样用于各类破碎机（如圆锥破碎机、颚式破碎机、反击式破碎机）中衬板的固定，承受高强度的冲击载荷。破碎机中使用的斗型螺栓其方头尺寸通常比国标加大，以确保螺栓在压铁槽内不会转动，减少维修频次。
斗型螺栓共有 10 个性能等级，分为普通强度与高强度两大类：
关键区分：8.8 级（含）以上称为高强度螺栓，材质为中碳钢或合金钢并经调质热处理；8.8 级以下为普通强度螺栓。
性能等级标号的含义：以 8.8 级为例，前一位数字"8"表示公称抗拉强度为 800 MPa 级，后一位数字"0.8"表示屈强比为 0.8，故公称屈服强度为 800 × 0.8 = 640 MPa。

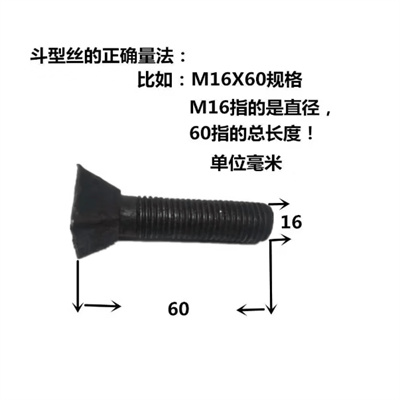

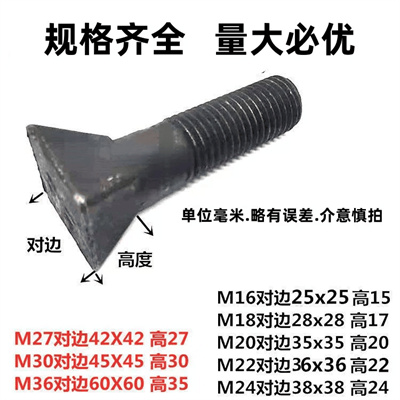

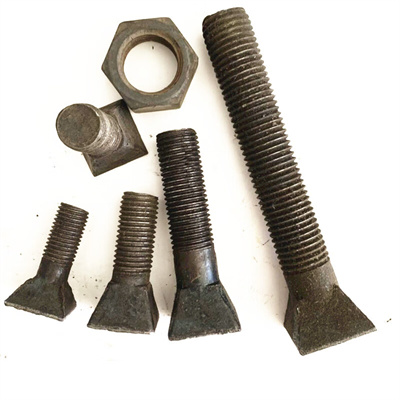

斗型螺栓的规格命名方式：M（螺纹直径）× 总长度，例如 M16×60 表示螺纹直径 16 mm，螺栓总长度 60 mm（含头部）。
选型提示：高硬度矿石工况下优先选用 M24 及以上规格，直径越大，抗剪切能力越强。
· 螺栓的斗形方头从筒体内部穿过衬板上的螺栓孔，头部沉入衬板凹孔，与衬板工作面齐平。

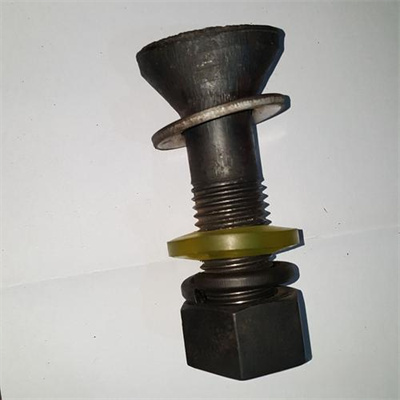

· 在筒体外侧依次套上密封组件、平垫圈、弹簧垫圈，拧紧螺母。
为防止料浆沿螺栓孔渗漏（湿法磨矿尤为重要），需采用可靠的密封配套：

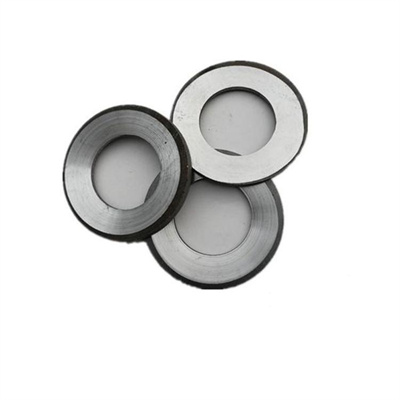

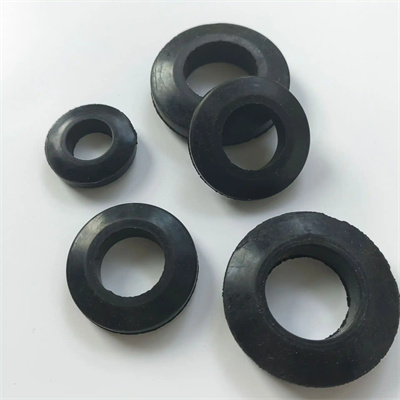

1. 螺栓 + 螺帽 + 锥面垫圈 + 麻绳/橡胶圈：拧紧时麻绳被压入锥面间隙，消除螺栓与筒体孔之间的间隙，是湿法球磨最经典的密封方案。

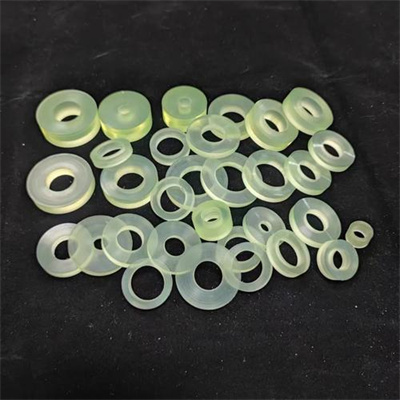

2. 螺栓 + 螺帽 + 碗形垫 + 橡胶圈：碗垫弹性补偿，兼具防松与防漏功能。

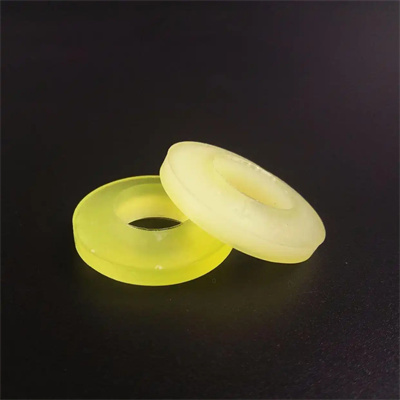

3. 螺栓 + 螺帽 + 台阶垫片 + O 型橡胶垫圈：O 型圈密封效果好，适合频繁启停的工况。
4. 螺栓 + 螺帽 + 平垫 + 弹垫：适用于干法磨矿，成本较低。
防松措施：必须使用双螺母或弹簧垫圈防松，防止长期振动导致螺母松动脱落。
1. 清理筒体表面与螺栓孔内的残留密封胶和矿渣，打磨筒体接触面至 Ra ≤ 6.3 μm。
3. 安装顺序：从进料端向出料端铺设，衬板交错排列，避免形成环向贯通缝隙。
5. 衬板与筒体之间应敷设橡胶垫板或充填水泥砂浆（配比 1:1，强度等级 42.5 以上），多余部分通过紧固螺栓挤压出来。
6. 预紧力分两次施加：首次施加 50% 扭矩，运行 72 小时后补至 100%。
· 空载运行 1 小时，监测振动值（应 ≤ 4.5 mm/s）。
选型的第一原则是根据实际工况的冲击载荷、物料硬度和磨蚀性来确定性能等级。切忌盲目追求高等级：
1. 合金钢优于碳钢：42CrMo、35CrMo、SCM435 等合金钢经调质处理后，综合力学性能远优于 45# 碳钢。
2. 热处理工艺是核心：调质处理（淬火 + 高温回火）获得回火索氏体组织，实现强度与韧性的最佳匹配。热处理温度控制精度应在 ±5 °C 以内。
3. 螺纹工艺选择：滚压成型优于切削加工。滚压使螺纹根部形成压缩残余应力，抗疲劳能力提升 30% 以上。
4. 头部锻造工艺：采用热镦锻造成型，头部组织致密，抗冲击不开裂。
提示：高硬度矿石湿磨工况下，如矿浆呈酸性（pH < 5），应优先选用达克罗涂层或配合橡胶衬板使用，以降低腐蚀对螺栓寿命的影响。
1. 螺纹直径：根据衬板厚度和筒体厚度选择。高硬度矿石工况建议选 M24 以上规格。
2. 总长度：确保螺栓头部能完全沉入衬板凹孔，同时螺杆有足够长度伸出筒体以便安装螺母和垫圈。计算公式为：总长度 ≥ 衬板厚度 + 筒体壁厚 + 垫圈厚度 + 螺母厚度 + 2~3 牙的余量。

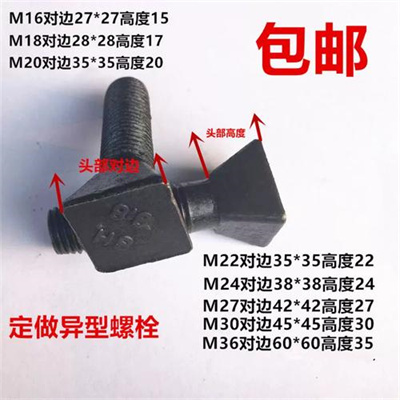

3. 头部尺寸：须与衬板凹孔匹配，确保头部完全沉入且不转动。
1. 材质证明：要求供应商提供原材料化学成分报告，确保为 42CrMo 或约定牌号，杜绝以 45# 钢替代。
2. 力学性能检测报告：抗拉强度、屈服强度、硬度等指标须符合对应性能等级标准。
3. 外观检查：螺纹光滑无毛刺，表面无裂纹、氧化斑点等缺陷。
4. 硬度检测：10.9 级螺栓硬度应在 HRC 32~39 范围内。
5. 样品测试：批量采购前应索取样品进行实际测试，确认各项性能达标。
· 衬板磨损量达到原厚度的 70%（即剩余厚度约 30%）时，需整体更换衬板，螺栓同步更换。
· 衬板表面出现长度 ≥ 70 mm 的裂纹或局部贯穿性损伤时，需更换。
· 螺栓松动：预紧力明显衰减，导致衬板松动、运行中出现异响。
1. 物料硬度：处理高硬度矿石时，磨损速率是软质物料的 3~5 倍，螺栓更换周期相应缩短。
2. 钢球匹配：钢球直径若超过衬板波谷间距的 1.2 倍，冲击接触应力增加 35%，加速螺栓疲劳。
3. 预紧力控制：安装扭矩不足或过大都会缩短螺栓寿命。分两次预紧是保证长期紧固效果的关键。
4. 防松措施：未使用双螺母或弹簧垫圈，振动导致螺栓逐渐松动，加速磨损。
5. 密封状态：密封失效导致矿浆渗入螺栓孔，腐蚀螺纹，降低螺栓承载能力。
6. 螺栓材质等级：10.9 级高强度螺栓在同等工况下的使用寿命显著优于 8.8 级普通螺栓。
· 使用液压扳手或专用工具拆卸，严禁气割切割或大锤强行敲打，避免损伤筒体螺栓孔。
原因：振动导致螺母逐渐回松，或初始预紧力不足。
对策：采用双螺母或弹簧垫圈防松；定期复紧（每 200~500 小时）；安装时确保预紧力达到规定值。
原因：材料强度不足、热处理不当（脆性过高）、预紧力过大、交变疲劳。
对策：选用正确性能等级的合金钢螺栓；严格控制热处理工艺；安装时使用力矩扳手控制扭矩；建立定期检查制度，在断裂前发现疲劳裂纹。
原因：密封垫圈失效或安装不当，未使用锥面垫圈或麻绳密封。
对策：按 4.2 节要求正确安装密封组件；湿法球磨必须使用锥面垫圈 + 麻绳或 O 型橡胶圈；发现渗漏及时更换密封件。
原因：衬板磨损严重后，螺栓头部暴露在工作面上直接受钢球冲击。
对策：定期监测衬板厚度，及时更换衬板；选用头部硬度更高的螺栓；确保安装时头部完全沉入衬板凹孔。
原因：长期运行后螺栓与衬板锈蚀咬死，或预紧力过大导致变形。
对策：安装时在螺纹部位涂防锈剂；采用液压扳手拆卸；禁止用大锤强行敲打，以免损伤筒体。
