地脚螺栓系统：从精准选型到可靠锚固——构建设备与结构的“安全基石”
在石油化工、电力能源、重型机械及大型建筑结构中，每一台静置的设备、每一根耸立的钢柱，其稳固运行的根基都依赖于一套看似简单却至关重要的组件——地脚螺栓及其配套的螺母、垫圈系统。它们如同建筑物的“根”，默默承受着各种复杂的荷载，确保安全。然而，选型不当、匹配错误或施工疏漏，都可能导致锚固失效，引发严重后果。
本文将以最新的国家及行业标准（如GB/T 3098.2、DL/T 1236-2021等）为依据，系统性地为您解读地脚螺栓系统的选型逻辑、性能匹配与核心要点，助您构筑坚实可靠的安全基础。
一、 地脚螺栓：设计是“根”，型式决定锚固机理

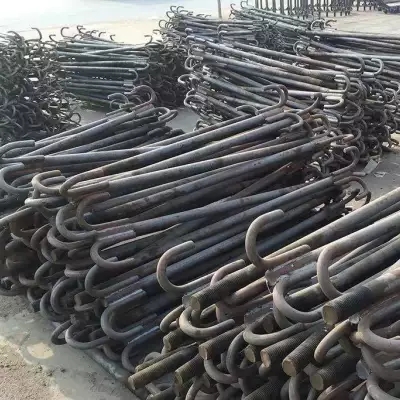

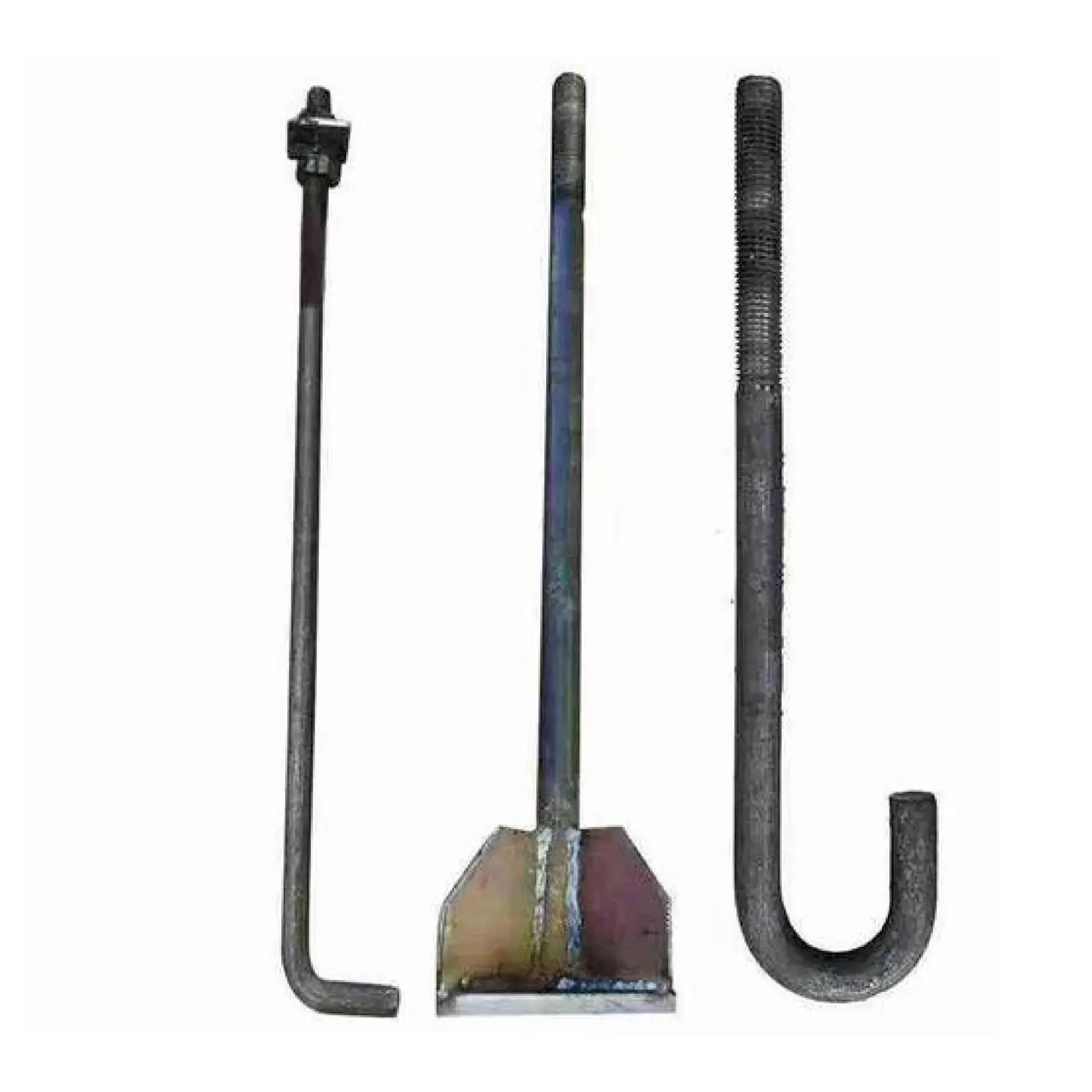

地脚螺栓（锚栓）的选型远非仅凭直径决定。根据《地脚螺栓标准图》，标准化的A至E型设计，分别针对不同的受力与施工场景：

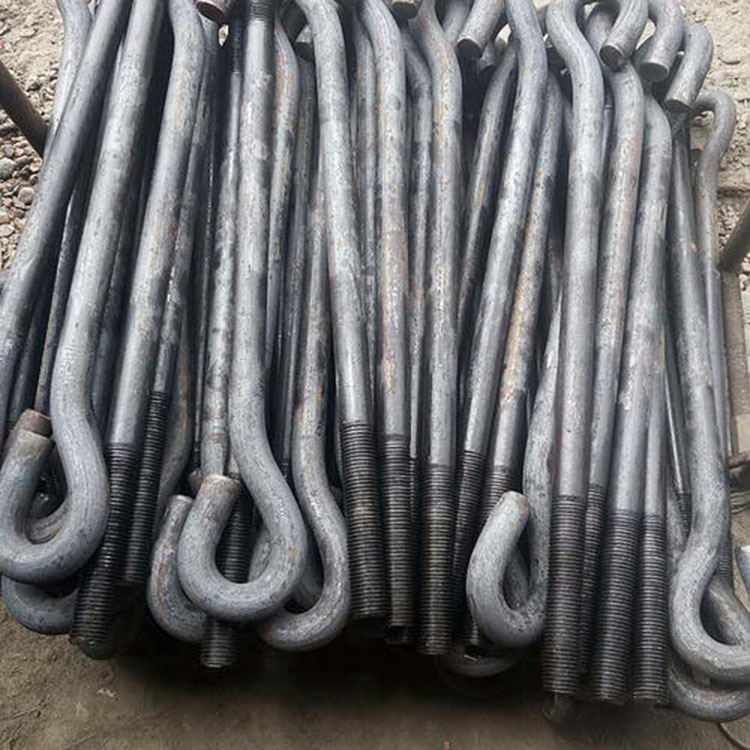

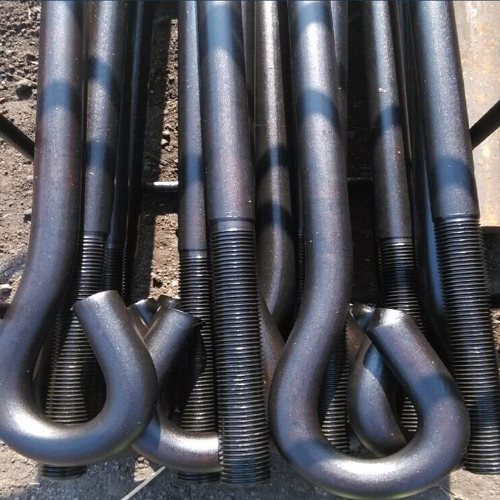

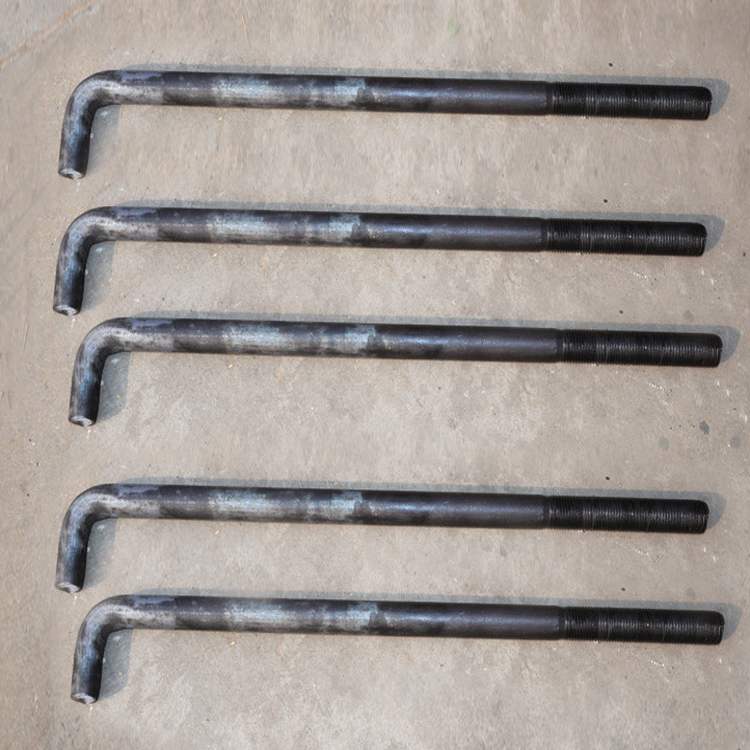

A型（直钩式）：适用于小型设备和钢柱基础，主要依赖混凝土的粘结力。

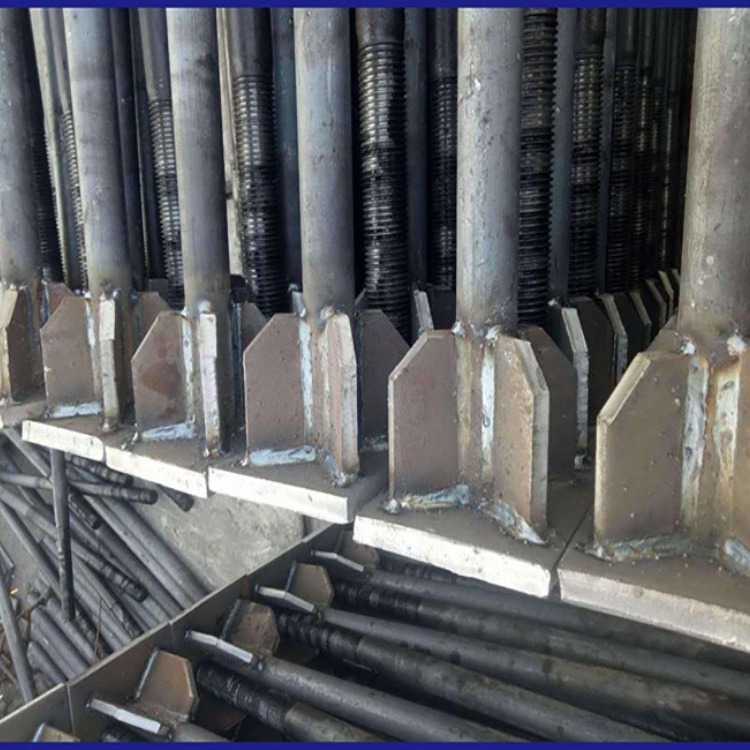

B型（加劲锚板式） & C型（双螺母锚板式） & D型（锚爪式）：广泛应用于重载设备和构架基础。它们通过焊接加劲肋、锚板或机械锚爪，将螺栓拉力有效转化为混凝土的承压力，提供更强的抗拔能力。
E型（套管式）：专为安装精度要求高的设备设计，通过预埋套管实现二次调整，便利安装。
选型核心参数：
锚固长度 (La)：决定抗拔力的核心，与混凝土强度（C30为基准）和螺栓直径直接相关。
性能等级：现代标准要求按 “性能等级”（如 4.6级、5.6级、8.8级）而非旧牌号选型。这直接对应其抗拉强度设计值（分别为160、200、310 N/mm²），是实现精准强度控制的基础。
丝扣长度 (S)：必须满足公式 S > 露头长度(H) - 设备底板厚度(T) + 10mm，确保有效紧固与调整空间。
二、 配套螺母：强度“匹配者”，性能与热处理是关键
螺母的使命是锁紧螺栓，其强度必须与螺栓严格匹配，确保受力时螺栓杆被拉断（可控失效），而非螺纹脱扣（危险失效）。
1. 性能等级匹配（铁律）
螺母性能等级的数字（如5、8、10、12），代表其保证应力的1/100（单位：MPa）。它必须不小于配套螺栓性能等级小数点前的数字。
2. 标准螺母与高螺母的选择
根据标准 GB/T 3098.2表A.1，高螺母（2型）比标准螺母（1型）更厚，其 m_min/D（最小高度/公称直径）比值通常≥0.9。
3. 材料与热处理（强度的来源）
根据 GB/T 3098.2表3，并非所有螺母都需热处理。但对于匹配高强螺栓的 8级（M16以上）、10级、12级螺母，必须由碳钢经过“淬火并回火”处理。采购时必须确认此项工艺，否则螺母将成为整个连接的最薄弱环节。
4. 核心性能数据查询
保证载荷：表4 是设计的“答案书”。例如，M30的8级螺母保证载荷为516,100N。设计载荷必须低于此值。
硬度：表6 规定了各等级螺母的硬度范围（HV、HB、HRC），是验收时快速判断其强度是否达标的重要依据。维氏硬度（HV）为仲裁方法。
三、 配套平垫圈：力的“传递者”与“保护者”
垫圈的作用常被低估，实则不可或缺。
功能：分散螺母对设备底板的压应力，防止局部压溃；保护底板表面，确保摩擦力有效传递。
选型匹配：根据螺栓/螺母性能等级匹配表，有推荐组合（RC）。例如，8.8级螺栓/8级螺母，推荐搭配200 HV级的平垫圈（见标准资料）。
技术要求：按 DL/T 1236表C.2，垫圈有明确的硬度等级（100/200/300 HV）、公差等级（C级）和表面处理要求。
四、 系统化选型与应用流程指引
遵循以下步骤，可系统化地完成地脚螺栓系统的设计与选型：
步骤一：确定地脚螺栓
根据工况选型：轻载、重载、可调？选择对应的A-E型。
计算确定规格：根据荷载计算所需螺栓直径（D）及性能等级（如5.6级）。
确定关键尺寸：依据图纸确定露头长度（H）、锚固长度（La），并计算丝扣长度（S）。
步骤二：匹配螺母
匹配性能等级：为5.6级螺栓匹配≥6级的螺母；为8.8级螺栓匹配≥8级的螺母。
选择螺母类型：关键部位、重载情况，优选高螺母（2型）。
校核承载能力：查询 表4，确保所选螺母的“保证载荷”大于设计载荷。
获取安装尺寸：查询 表6，获取对边宽度（s，决定扳手规格）、螺母高度（m）等尺寸。
步骤三：匹配垫圈
根据螺栓/螺母等级，选择推荐硬度等级（RC）的平垫圈。
步骤四：制造与施工控制
制造公差：螺栓长度公差按IT17级（最大±20mm），未注尺寸与几何公差按GB/T 3103.1 C级。
螺纹保护：丝扣需妥善防护，避免生锈或粘连混凝土。
精准预埋：采用钢制定位模板，严格控制螺栓组的标高、垂直度与间距。
紧固扭矩：按设计要求使用扭矩扳手进行最终紧固。
五、 结语：安全，源于对标准的每一分尊重
地脚螺栓系统，是将宏伟设计转化为稳固现实的物理纽带。其安全性并非源于单个部件的强大，而在于螺栓、螺母、垫圈三者之间精密的性能匹配，以及从设计、选型、制造到施工的全流程标准遵循。
