18330064396
咨询热线

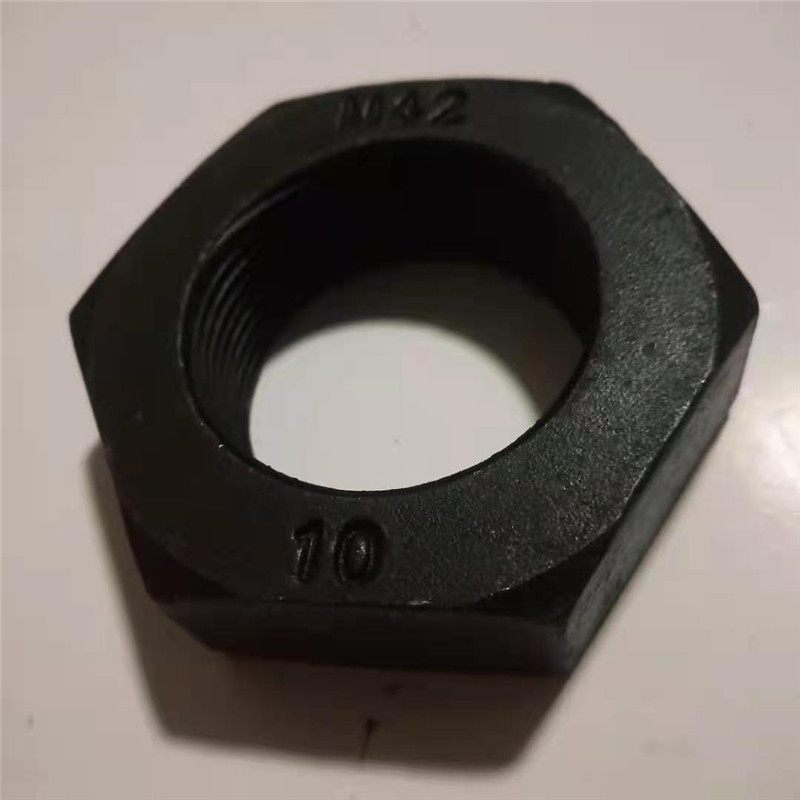

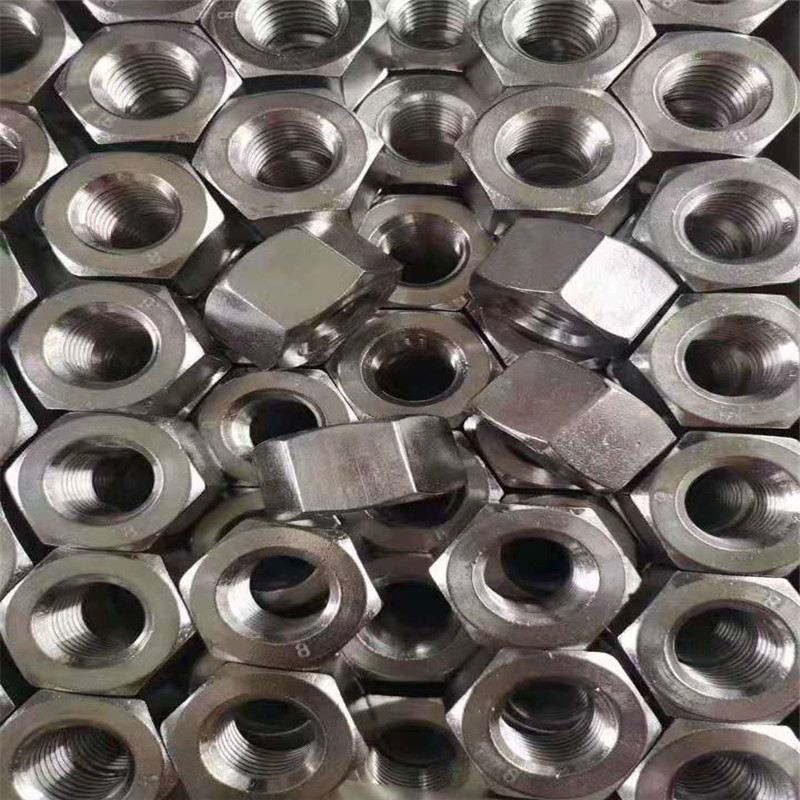

18330064396B/ZQ 4330 是中国重型机械行业专用紧固件标准，现行有效版本为 JB/ZQ 4330-2006《六角螺母》，由中国第一重型机械集团公司牵头制定，替代旧版 JB/ZQ 4330-1997，适用于重型机械领域高强度连接场景，是重型机械、冶金、矿山等行业选型、生产、验收六角螺母的核心依据。本说明详细拆解标准核心内容，涵盖基本信息、标记方法、规格尺寸、技术要求、选型规范等，为实际应用提供全面技术支撑。
一、标准基本信息
本标准明确了高强度六角螺母的通用技术参数、质量要求及应用范围，核心信息如下表所示，所有参数均符合重型机械行业高强度连接的使用需求，兼顾实用性与规范性。
项目 | 详细参数 |
标准类型 | 中国重型机械行业标准（JB/ZQ），非国标，侧重重型设备专用需求 |
产品类型 | 高强度六角螺母（1型结构，适配重型连接场景） |
机械性能等级 | 默认8级（核心等级），可根据实际载荷需求定制10级、12级高强度版本 |
适用场景 | 重型机械、冶金设备、矿山机械、工程基建、大型机床等需要高强度、高可靠性连接的场合 |
螺纹公差 | 6H级，完全符合 GB/T 197《普通螺纹 公差与配合》标准要求，保证螺纹配合精度 |
常用材质 | 优质碳素结构钢（35钢、45钢，适用于中等载荷）；合金钢（如40Cr、35CrMo，适用于重载、高温、高压场景），材质需符合GB/T 699、GB/T 3077标准 |
表面处理 | 默认不经表面处理（适用于干燥、无腐蚀环境）；可按需选择氧化（发黑，防锈等级一般，成本低）、镀锌钝化（室内防锈，盐雾寿命约200小时）、热浸镀锌（室外防锈，盐雾寿命≥500小时）、达克罗（耐腐蚀性优异，盐雾寿命≥1000小时） |
二、产品标记方法
本标准规定了六角螺母的统一标记方法，标记需清晰、完整，便于生产、检验、仓储及现场选型识别，核心格式及示例如下：
1. 标记格式
螺母 [螺纹规格] JB/ZQ 4330-2006
说明：螺纹规格需明确公称直径（D）及螺距（P），粗牙螺纹可省略螺距，细牙螺纹必须标注“×P”；表面处理、性能等级若为默认值（8级、不经处理），可省略标注，若为定制规格，需在标记后补充说明。
2. 标记示例
• 示例1：螺纹规格为M72、螺距6mm（细牙）、不经表面处理、8级机械性能的六角螺母，标记为：螺母 M72×6 JB/ZQ 4330-2006
• 示例2：螺纹规格为M36、螺距4mm（粗牙）、热浸镀锌处理、10级机械性能的六角螺母，标记为：螺母 M36 JB/ZQ 4330-2006（10级，热浸镀锌）
• 示例3：螺纹规格为M24、螺距3mm（粗牙）、氧化处理、8级机械性能的六角螺母，标记为：螺母 M24 JB/ZQ 4330-2006（氧化）
三、常用规格尺寸参数（单位：mm）

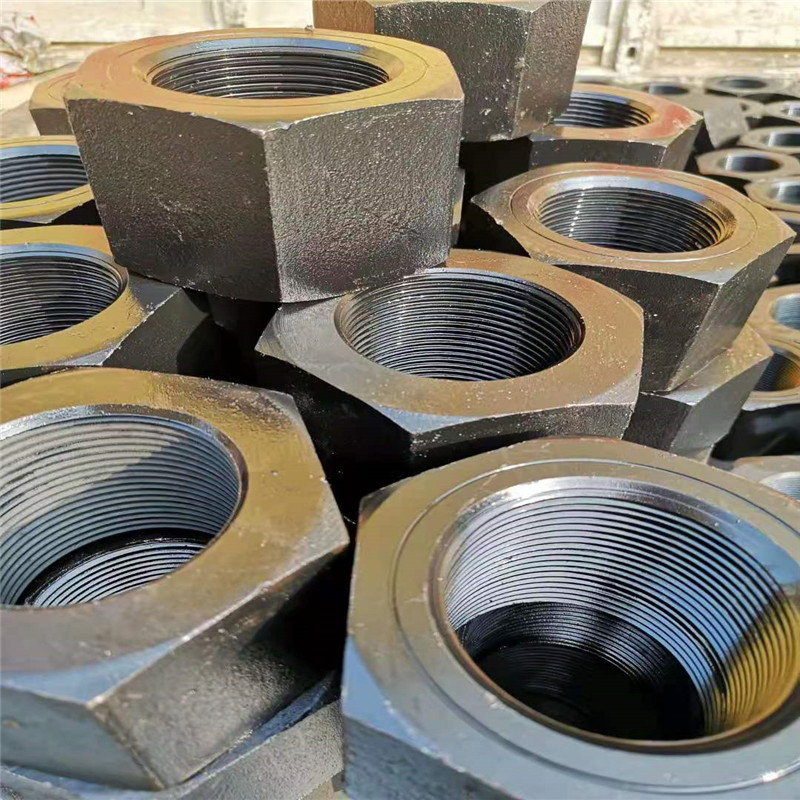

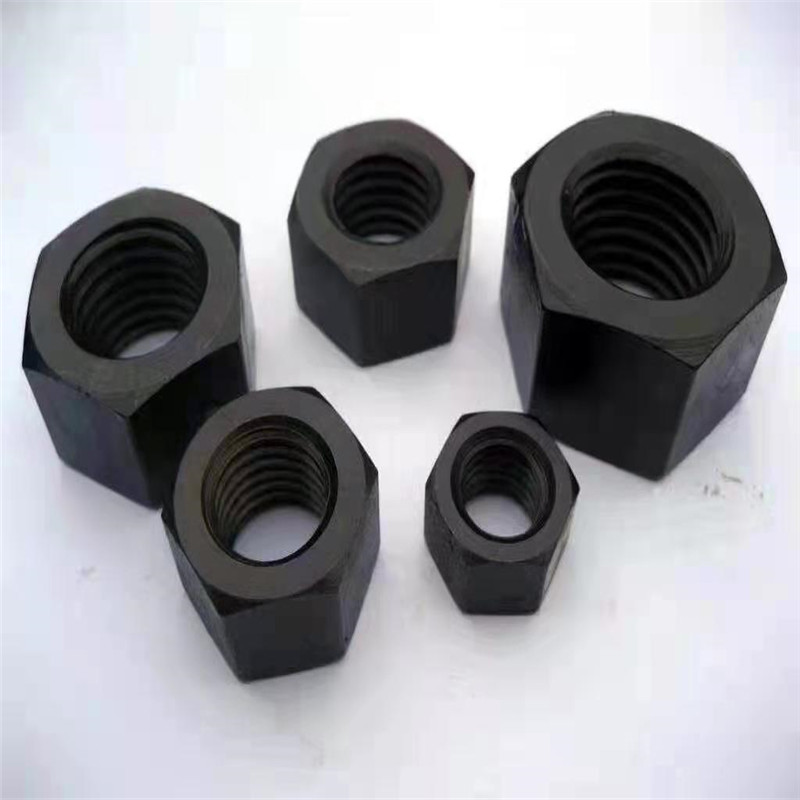

JB/ZQ 4330-2006 标准重点覆盖 大规格高强度螺母（M12~M125），核心尺寸与国标 GB/T 6170（1型六角螺母）的8级产品基本一致，仅在大规格（M36及以上）的厚度、对角宽度等参数上略有优化，适配重型机械的重载需求。具体常用规格尺寸及单重参考如下表所示：
螺纹规格D | 螺距P | 对边宽度s（公称/最小） | 对角宽度e（最小） | 螺母厚度m（公称/最大/最小） | 单重参考（kg/个） |
M12 | 1.75 | 18 / 17.73 | 20.03 | 10.8 / 11.1 / 10.5 | 0.01 |
M16 | 2.0 | 24 / 23.67 | 26.75 | 14.8 / 15.1 / 14.5 | 0.029 |
M20 | 2.5 | 30 / 29.16 | 32.95 | 18.0 / 18.4 / 17.6 | 0.055 |
M24 | 3.0 | 36 / 35.00 | 39.55 | 21.5 / 21.9 / 21.1 | 0.089 |
M30 | 3.5 | 46 / 45.00 | 50.85 | 25.6 / 26.0 / 25.2 | 0.184 |
M36 | 4.0 | 55 / 53.80 | 60.79 | 31.0 / 31.5 / 30.5 | 0.317 |
M42 | 4.5 | 65 / 63.10 | 72.02 | 34.0 / 34.6 / 33.4 | 0.500 |
M48 | 5.0 | 75 / 73.10 | 82.60 | 38.0 / 38.6 / 37.4 | 0.774 |
M56 | 5.5 | 85 / 82.80 | 93.56 | 45.0 / 45.7 / 44.3 | 1.100 |
M64 | 6.0 | 95 / 92.80 | 104.86 | 51.0 / 51.8 / 50.2 | 1.500 |
M72×6 | 6.0 | 105 / 102.8 | 116.16 | 58.0 / 58.8 / 57.2 | 2.300 |
M80×6 | 6.0 | 115 / 112.8 | 127.46 | 64.0 / 64.9 / 63.1 | 3.100 |
M125×6 | 6.0 | 180 / 177.5 | 200.58 | 80.0 / 81.1 / 78.9 | 13.00 |
注：1. 带"×P"的为细牙螺纹规格，适用于重载、精密调节或要求自锁的场合，可有效防止振动松脱；2. 单重参考值为默认材质（45钢）、不经表面处理的理论计算值，实际单重会因材质、表面处理方式略有偏差；3. 未列出的规格可参考标准原文或联系供应商定制。 |
四、技术要求与引用标准
本标准的技术要求严格遵循重型机械紧固件的高可靠性、高强度需求，所有指标均引用国家及行业相关标准，确保产品质量统一、可追溯，具体要求如下：
1. 机械性能要求
符合 GB/T 3098.2《紧固件机械性能 螺母 粗牙螺纹》标准要求：8级螺母的保证载荷不低于800MPa，硬度范围为HRC22~34；10级保证载荷不低于1040MPa，硬度范围为HRC28~38；12级保证载荷不低于1220MPa，硬度范围为HRC33~43。螺母需通过冲击试验（-20℃低温冲击功≥27J），无裂纹、断裂等缺陷。
2. 公差与精度要求
产品等级为B级，符合 GB/T 3103.1《紧固件公差 螺栓、螺钉和螺母》规定：螺纹精度6H，对边宽度、对角宽度、螺母厚度的公差需控制在表中“公称/最大/最小”范围内，无毛刺、飞边，螺纹无断牙、滑牙，表面无明显划痕、凹陷。
3. 验收规则
按 GB/T 90.1《紧固件 验收检查》执行：每批次产品需抽样检验，检验项目包括尺寸公差、机械性能、表面质量，抽样比例不低于3%；不合格品需单独标识、隔离，严禁流入市场；检验记录需留存至少3年，便于追溯。
4. 表面处理要求

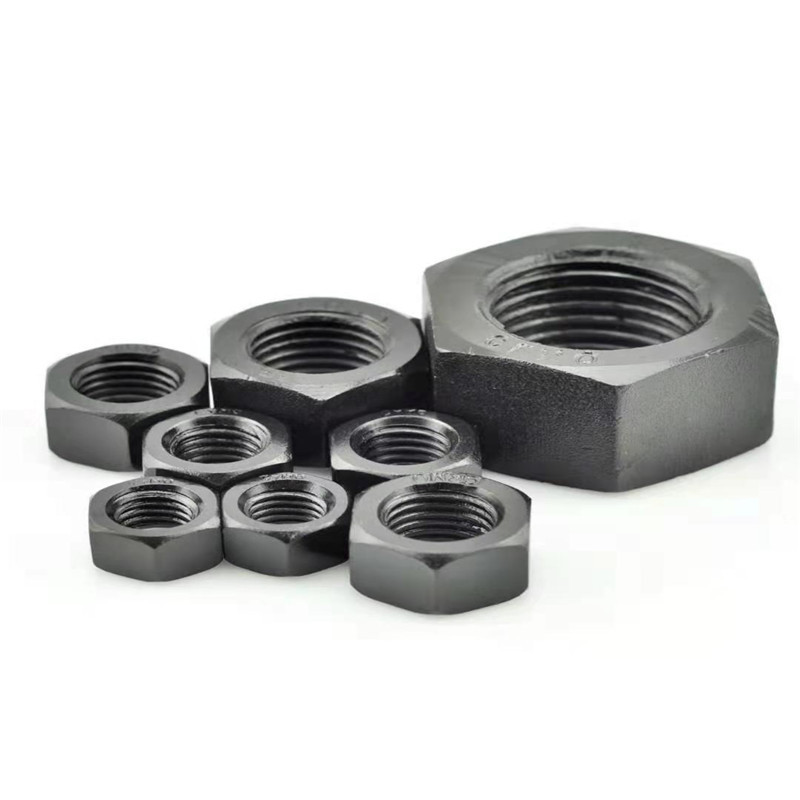

• 氧化（发黑）：表面均匀发黑，无发红、露底，防锈层附着力强，无脱落；
• 镀锌钝化：镀锌层厚度≥8μm，钝化层均匀，无白锈、黑斑，盐雾试验合格；
• 热浸镀锌：镀锌层厚度≥80μm，符合 GB/T 13912《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》；
• 达克罗：涂层厚度5~10μm，符合相关行业标准，耐腐蚀性优异。
5. 引用标准（核心）
• GB/T 197-2003《普通螺纹 公差与配合》
• GB/T 3098.2-2015《紧固件机械性能 螺母 粗牙螺纹》
• GB/T 3103.1-2002《紧固件公差 螺栓、螺钉和螺母》
• GB/T 90.1-2002《紧固件 验收检查》
• GB/T 5267.1-2017《紧固件 电镀层》
• GB/T 13912-2018《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》
五、选型与安装注意事项
为确保螺母在重型机械连接中发挥最佳性能，避免连接失效，选型、安装及使用过程中需注意以下要点：
1. 性能等级匹配：螺母与配套螺栓的性能等级需对应，8级螺母推荐配合8.8级螺栓使用，10级螺母配合10.9级螺栓，12级螺母配合12.9级螺栓，严禁低等级螺母搭配高等级螺栓（易导致螺母断裂）。
2. 规格适配：根据连接部位的载荷、空间尺寸选择合适的螺纹规格，大规格螺母（M36及以上）因受力面积大，建议配合平垫圈（JB/ZQ 4080标准）使用，可有效分散接触应力，防止被连接件表面变形。
3. 表面处理选型：根据使用环境选择合适的表面处理方式，干燥室内环境可选用氧化、镀锌钝化；室外、潮湿、腐蚀环境（如矿山、冶金车间）优先选择热浸镀锌或达克罗，确保使用寿命。
4. 安装扭矩控制：安装时需严格遵循重型机械紧固件规范，控制安装扭矩，避免过拧（导致螺纹滑牙、螺母断裂）或欠拧（连接松动）。示例：M36 8级螺母推荐安装扭矩为1000~1200N·m，M48 8级螺母推荐安装扭矩为2500~3000N·m。
5. 储存与维护：螺母需储存在干燥、通风、防潮的仓库中，避免淋雨、受潮生锈；安装前需清理螺纹表面的油污、铁锈，确保螺纹配合顺畅；长期使用的螺母需定期检查，发现松动、裂纹、锈蚀等问题及时更换。
6. 特殊定制：如需非标准规格（如特殊螺距、特殊厚度、特殊材质），可联系紧固件供应商，根据实际需求定制，定制产品需符合本标准的核心技术要求。
六、补充说明
1. 本标准仅适用于重型机械行业专用的高强度六角螺母，不适用于普通轻工、民用领域的低强度螺母；
2. 若需更详细的规格参数、试验方法、尺寸偏差细节，可查阅 JB/ZQ 4330-2006 标准原文；
3. 产品验收时，需核对产品标记、尺寸、表面质量及检验报告，确保符合本标准及相关引用标准要求。
