18330064396
咨询热线
18330064396紧固件强度等级是衡量其力学性能的核心指标，直接决定了连接结构的安全性和可靠性。在工程应用中，8.8级、10.9级和12.9级是三种常用的高强度紧固件等级，其标识含义具有明确的国际标准定义。根据GB/T 3098.1-2010标准，强度等级标识由两部分数字组成，第一个数字代表公称抗拉强度的1/100（单位：MPa），第二个数字表示屈强比（屈服强度与抗拉强度的比值）。例如，8.8级紧固件的抗拉强度为800MPa，屈强比为0.8，即屈服强度为640MPa；10.9级紧固件的抗拉强度为1000MPa，屈强比为0.9，即屈服强度为900MPa；12.9级紧固件的抗拉强度为1200MPa，屈强比为0.9，即屈服强度为1080MPa。

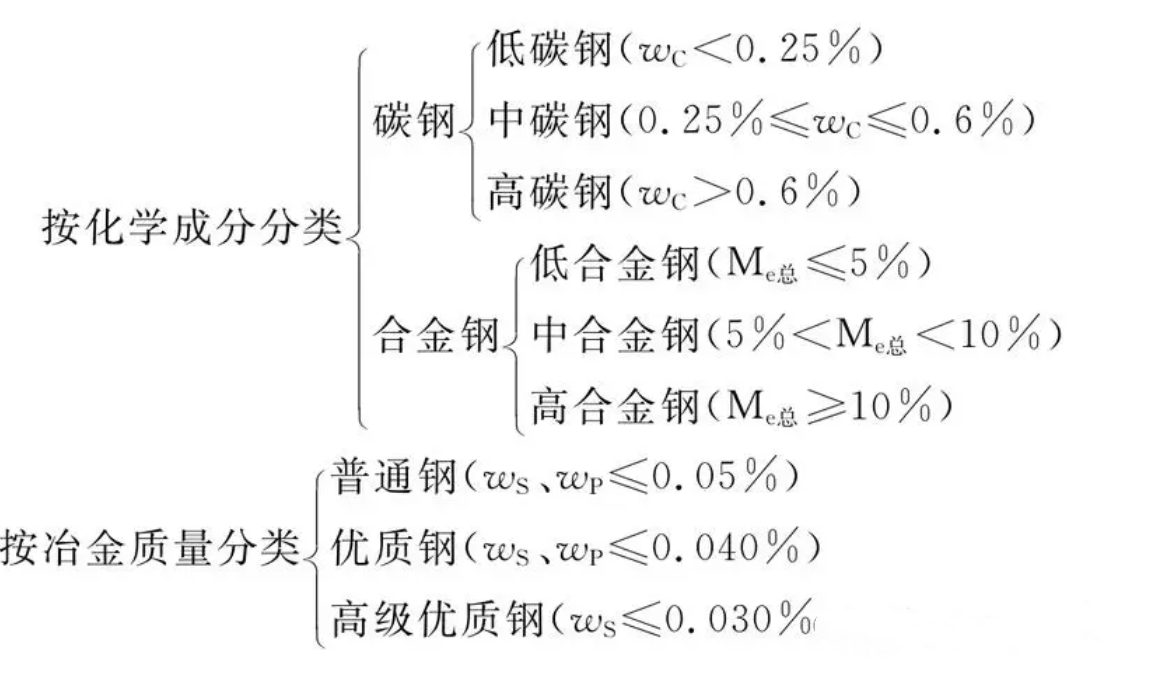

这三个等级的紧固件在材料选择、热处理工艺和最终性能上存在显著差异。8.8级紧固件通常采用中碳钢或低碳合金钢，经过淬火和回火处理；10.9级紧固件采用中碳合金钢（如35CrMo、40Cr），热处理工艺更为严格；12.9级紧固件则必须使用高强度合金钢（如SCM435、42CrMo），并经过精确的热处理控制。这种材料与工艺的差异直接导致了检测项目的不同要求。
检测的必要性源于紧固件在工程中的关键作用。作为机械连接的基础元件，紧固件的质量直接影响整个装备系统的安全性和可靠性。据统计，在机械故障中，约有15%至20%的事故与紧固件失效有关。特别是在高温、高压、振动、交变载荷等恶劣工况下，紧固件的微小缺陷都可能导致灾难性后果。因此，建立系统化的紧固件检测体系，对原材料质量、制造工艺、热处理状态、表面处理等进行全方位监控，已成为现代工业质量控制中不可或缺的环节。
通用检测原则主要依据GB/T 3098.1-2010和ISO 898-1:2013国际标准，这些标准规定了紧固件检测的基本框架和通用要求。检测项目通常包括尺寸参数、力学性能、材料成分、表面质量及环境适应性等多个维度。随着紧固件强度等级的提高，检测项目逐渐增多，要求也更为严格。从8.8级到12.9级，检测项目呈现出明显的梯度性，反映了不同强度等级对质量控制的不同要求。

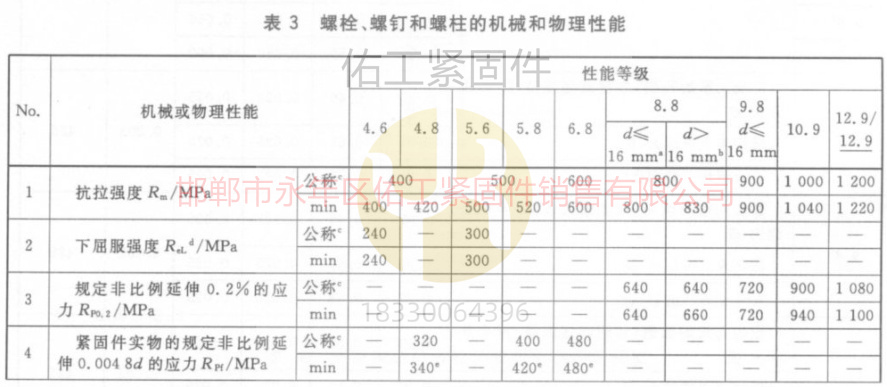

下表对比了三个强度等级紧固件的核心力学参数：
性能参数 | 8.8级 | 10.9级 | 12.9级 |
抗拉强度(MPa) | ≥800 | ≥1000 | ≥1200 |
屈服强度(MPa) | ≥640 | ≥900 | ≥1080 |
硬度范围(HV) | 220-320 | 320-380 | 380-440 |
断后伸长率(%) | ≥12 | ≥9 | ≥8 |
冲击吸收能量(J) | - | ≥27 | ≥27 |
这些参数差异直接决定了不同等级紧固件的适用场景和检测要求。8.8级紧固件适用于一般机械结构，10.9级紧固件常用于桥梁主梁、风电塔筒等高强度连接场合，而12.9级紧固件则主要用于航空发动机、精密重型机械等要求极高的领域。
8.8级紧固件作为中等强度等级的紧固件，其检测项目相对基础但全面，主要包括力学性能检测、尺寸精度检测和表面处理检测三大类。这一等级的紧固件广泛应用于厂房钢结构、塔吊基础、机械结构、建筑支架等中等载荷连接场合，其质量控制对工程安全具有重要意义。
力学性能检测是8.8级紧固件检测的核心环节，主要依据GB/T 228.1-2021《金属材料拉伸试验》和GB/T 230.1-2018《洛氏硬度试验》等标准执行。检测项目包括抗拉强度、屈服强度、断后伸长率和硬度测试，这些指标共同反映了紧固件的基本力学性能。
抗拉强度测试使用万能材料试验机进行，将螺栓试样夹持在试验机中，以恒定速率施加轴向拉力直至断裂，记录最大载荷计算抗拉强度。8.8级螺栓的抗拉强度需≥800MPa，测试时需确保断裂位置在杆部或螺纹有效长度内，若在头部与杆部过渡区断裂，需判定为不合格。屈服强度测试则测量材料开始产生塑性变形时的应力，8.8级螺栓的屈服强度需≥640MPa。断后伸长率是材料断裂后伸长量与原长的百分比，反映材料的塑性变形能力，8.8级螺栓的断后伸长率需≥12%。
硬度检测是快速验证螺栓强度的辅助方法，8.8级螺栓常用洛氏硬度检测，硬度范围一般为HRC 22-32（相当于HV 220-320）。硬度与抗拉强度存在正相关关系，可快速筛查性能是否达标。测试时在螺栓头部顶面（避开边缘2mm）或杆部（非螺纹段）选取3个检测点，用维氏硬度计施加30kgf负荷（保持10-15秒），读取硬度值；计算3点平均值，若单值与平均值偏差超过10%，需增加检测点并分析原因（如热处理不均匀）。
尺寸精度检测确保8.8级紧固件的装配性能，主要依据GB/T 3103.1-2002《紧固件公差 螺栓、螺钉、螺柱和螺母》和GB/T 197-2003《普通螺纹 公差》等标准。检测项目包括螺纹精度（大径、中径、小径、螺距、牙型角）、头部尺寸（如对边宽度、高度）以及杆径和长度测量等。

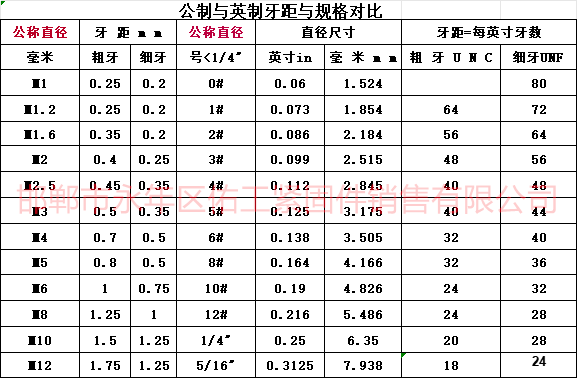

螺纹精度是尺寸检测的重点，8.8级螺栓通常采用6g公差等级（外螺纹）。检测时使用螺纹通止规，通规能顺利旋入，止规旋入深度不超过3牙即为合格。螺距测量需用工具显微镜或专用螺距仪，确保螺距误差在标准允许范围内。头部尺寸检测包括对边宽度和高度，使用游标卡尺（精度0.02mm）测量，8.8级螺栓的头部尺寸公差通常按h14级执行。杆径和长度测量同样使用游标卡尺，确保尺寸偏差在标准范围内。
表面处理检测主要依据GB/T 5267.1-2002《紧固件 电镀层》等标准，目的是评估紧固件的耐腐蚀性能和外观质量。检测项目包括镀层厚度、镀层均匀性和附着力测试。
镀层厚度检测使用磁性测厚仪或金相法，8.8级螺栓常见的镀锌层厚度要求为8-12μm。检测时在螺栓头部、杆部和螺纹部分分别测量，确保各部位镀层厚度均匀。镀层均匀性检查主要通过观察螺纹牙底镀层厚度，要求≥5μm，避免因镀层不均导致的腐蚀风险。附着力测试采用划痕法或热震试验，划痕法是用刀片在镀层上划1mm×1mm的方格，用胶带粘贴后观察镀层是否脱落；热震试验是将螺栓在150℃下加热1小时后迅速投入冷水中，观察镀层是否起泡或脱落。
8.8级紧固件的检测项目相对基础，但每个项目都有明确的标准依据和合格判定准则。通过这些检测，可以确保8.8级紧固件在一般工程应用中的可靠性和安全性，为中等强度连接提供质量保障。
10.9级紧固件作为高强度紧固件的代表，其检测项目在8.8级基础上增加了专项检测要求，反映了更高强度等级对质量控制更为严格的需求。这一等级的紧固件广泛应用于桥梁主梁、风电塔筒、高强度连接等场合，其失效可能导致严重后果，因此检测项目更为全面和严格。
10.9级紧固件的力学性能检测在8.8级基础上增加了楔负载试验、保证载荷试验和冲击韧性测试等专项检测项目。这些项目专门针对高强度紧固件的特点设计，能够更全面地评估其在实际工况下的性能表现。
楔负载试验是10.9级紧固件特有的检测项目，依据GB/T 3098.1-2010标准执行。该试验模拟螺栓在承受偏心拉伸载荷时的抗断裂能力，检测螺栓头部与杆部连接强度。试验时将螺栓穿过楔形垫（楔角10°），头部贴合楔形垫斜面，另一端用夹具固定；缓慢施加拉力至螺栓断裂，记录断裂位置。合格要求是断裂在杆部或螺纹部分（非头部与杆部连接位置），且断裂前需达到抗拉强度标准值。若断裂在头部与杆部过渡圆角或头部，说明头部强度不足，判定为不合格。楔负载试验对10.9级螺栓尤为重要，因为高强度螺栓在实际装配中可能存在一定的安装偏差，需要具备抵抗这种偏载的能力。

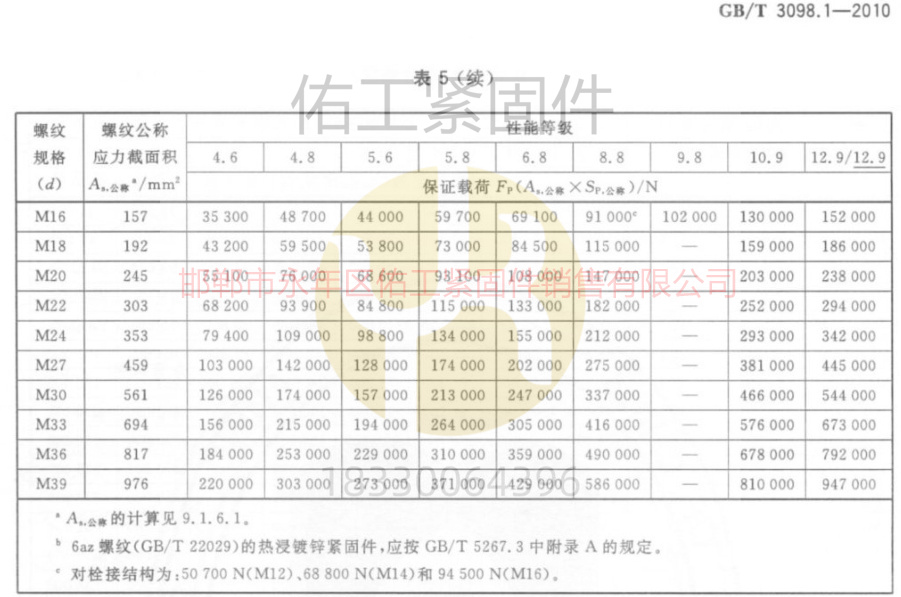

保证载荷试验是验证10.9级螺栓在规定载荷下不发生塑性变形的关键试验，依据ASTM F606/F606M-2021标准执行。试验时根据螺栓规格确定保证载荷（如M10×1.5螺栓保证载荷为60.3kN），通过专用夹具施加该载荷并保持15秒；卸载后检查螺栓：螺纹无塑性变形（用通止规检验，通规仍能旋入），杆部无明显伸长（变形量≤0.2%）。保证载荷试验直接反映了螺栓的抗塑性变形能力，对高强度螺栓的长期稳定性具有重要意义。
冲击韧性测试是评估10.9级螺栓在冲击载荷下抗脆断能力的试验，依据GB/T 229-2020《金属材料夏比摆锤冲击试验方法》执行。10.9级螺栓要求在-20℃或-40℃下夏比V型缺口冲击功≥27J。试样取螺栓头部或杆部加工成10mm×10mm×55mm夏比V型缺口试样，在规定温度下进行冲击试验。冲击韧性测试对低温环境或动载荷工况下的螺栓尤为重要，能够有效防止脆性断裂风险。
10.9级紧固件的尺寸精度检测在8.8级基础上要求更为严格，特别是螺纹精度和几何公差方面。这一等级的紧固件通常用于关键连接部位，对装配精度要求更高，因此尺寸控制更为严格。
螺纹精度方面，10.9级螺栓通常采用6g公差等级，但公差带比8.8级更窄。检测时除了使用通止规外，还需用工具显微镜测量螺纹中径、螺距和牙型角，确保各项参数在更严格的公差范围内。特别是螺纹牙底圆角半径，10.9级螺栓要求更平滑的过渡，以减少应力集中。
几何公差检测是10.9级螺栓特有的要求，包括直线度、同轴度和圆度等。直线度测量使用直线度测量仪，检测螺栓杆部的弯曲程度，要求≤0.05mm/100mm。同轴度测量检测螺栓头部与杆部的同心度，使用同轴度测量仪，要求≤0.1mm。圆度测量检测螺纹部分的圆度偏差，使用圆度仪，要求≤0.02mm。这些几何公差检测确保了10.9级螺栓在装配时的精确定位和均匀受力。
10.9级紧固件的表面处理检测在8.8级基础上增加了耐腐蚀性能评估，因为高强度螺栓通常用于更为恶劣的环境或关键部位，对耐腐蚀性要求更高。
镀层厚度检测使用磁性测厚仪或X射线荧光法，10.9级螺栓常见的镀层包括镀锌、镀镍和锌镍合金等，厚度要求根据镀层类型不同而有所差异。镀锌层厚度通常为8-12μm，镀镍层为5-8μm，锌镍合金层为3-6μm。检测时需在螺栓不同部位多次测量，确保镀层厚度均匀。
盐雾腐蚀试验是评估10.9级螺栓耐腐蚀性能的关键试验，依据GB/T 10125-2021《人造气氛腐蚀试验 盐雾试验》执行。10.9级螺栓通常要求通过中性盐雾试验≥480小时或乙酸盐雾试验≥72小时而不出现红锈。试验后检查螺栓表面腐蚀情况，不允许出现基体金属腐蚀。
氢脆敏感性测试是10.9级螺栓特有的检测项目，因为高强度螺栓在酸洗或电镀过程中可能吸入氢原子，导致氢脆断裂。测试方法包括延迟断裂试验和缺口拉伸慢应变速率试验(SSRT)。延迟断裂试验按GB/T3098.17或ISO15330，施加90%保证载荷，观察48-200小时内是否断裂。缺口拉伸SSRT试验则通过对比有缺口和无缺口试样的拉伸性能，评估氢脆敏感性。
10.9级紧固件的检测项目在8.8级基础上增加了多项专项检测，反映了更高强度等级对质量控制更为严格的需求。这些专项检测项目确保了10.9级螺栓在关键连接部位的安全可靠性，为高强度工程应用提供了质量保障。
12.9级紧固件作为最高强度等级的紧固件，其检测项目在8.8级和10.9级基础上进一步增加了高等级检测要求，特别是针对氢脆、延迟断裂和摩擦系数控制等方面的专项检测。这一等级的紧固件主要用于航空发动机、精密重型机械等要求极高的领域，其质量控制直接关系到整个系统的安全性和可靠性。
氢脆是12.9级紧固件面临的最主要风险之一，因此氢脆检测成为这一等级紧固件的核心检测项目。氢脆被定义为金属在原子氢与应力共同作用下导致的延展性损失现象，GB/Z41117标准明确区分两种氢源类型：内因型氢脆(IHE)由制造过程中残留氢引发，环境型氢脆(EHE)则由服役环境腐蚀析氢导致。对于12.9级紧固件，这两种氢脆风险都需要严格控制。
氢脆检测主要依据GB/T 3098.17-2000《紧固件机械性能 检查氢脆用预载荷试验》和ISO 15330:2020标准执行。检测方法包括持续载荷试验、慢应变速率试验和阶梯加载试验。持续载荷试验是最常用的方法，具体步骤如下：从同一批次、工艺一致的紧固件中选取5个试样；将试样安装在专用试验夹具上，施加90%保证载荷的预紧力；保持载荷48-200小时，观察是否发生断裂。若试样在规定时间内不发生断裂，则判定为合格。12.9级紧固件要求通过200小时的持续载荷试验而不发生断裂。
延迟断裂试验是评估12.9级紧固件在长期应力作用下抗断裂能力的关键试验。试验时将试样施加90%-100%保证载荷，在特定环境（如3.5%NaCl溶液）中保持1000小时以上，观察是否发生延迟断裂。12.9级紧固件要求在模拟服役环境下不发生延迟断裂，这对其在关键部位长期使用的安全性至关重要。
缺口拉伸慢应变速率试验(SSRT)是评估氢脆敏感性的定量方法。试验时对比有缺口和无缺口试样的拉伸性能，氢脆敏感度用氢脆指数(HEI)表示：HEI=(1-有缺口试样强度/无缺口试样强度)×100%。12.9级紧固件要求HEI≤25%，表明其氢脆敏感性在可控范围内。
12.9级紧固件的力学性能检测在10.9级基础上要求更为严格，特别是抗拉强度、硬度和冲击韧性等方面。这一等级的紧固件必须使用高强度合金钢（如SCM435、42CrMo），并经过精确的热处理控制，因此其力学性能检测也更为严格。
抗拉强度测试要求12.9级紧固件的抗拉强度≥1200MPa，屈服强度≥1080MPa。测试时使用高精度万能材料试验机（精度±1%），加载速率控制在2-10MPa/s，避免动态误差。断裂位置需在杆部或螺纹有效长度内，若在头部与杆部过渡区断裂，需判定为不合格。12.9级紧固件的抗拉强度测试要求比10.9级高20%，这对材料纯净度和热处理工艺提出了更高要求。
硬度检测是12.9级紧固件质量控制的关键环节，其硬度范围要求为HRC 39-44（相当于HV 380-440）。测试时使用洛氏硬度计（HRC标尺）或维氏硬度计（HV30标尺），在螺栓头部1/2半径处测量，硬度均匀性（同一螺栓不同部位差值）≤30HV。12.9级紧固件的硬度比10.9级高约20%，这要求更精确的热处理工艺控制，避免过硬导致的脆性或过软导致的强度不足。
冲击韧性测试是12.9级紧固件必须进行的项目，因为高强度材料往往伴随韧性降低的风险。12.9级紧固件要求在-20℃或-40℃下夏比V型缺口冲击功≥27J。试样取螺栓头部或杆部加工成10mm×10mm×55mm夏比V型缺口试样，在规定温度下进行冲击试验。冲击韧性测试确保了12.9级紧固件在低温或冲击载荷下的安全性，防止脆性断裂风险。
12.9级紧固件的摩擦系数控制是其特有的检测项目，因为这一等级的紧固件通常用于关键连接部位，装配时需要精确控制预紧力，而摩擦系数直接影响预紧力的准确性。摩擦系数测试主要依据ISO 16047、DIN 946、VW 01126等标准执行。
摩擦系数包括作用於组件之螺纹接触面的摩擦系数和螺栓或螺母承受面与被锁紧物接触面的摩擦系数，总摩擦系数以μtot或μges表示。12.9级紧固件的总摩擦系数要求控制在0.09-0.14之间（如VW、BMW标准）。测试时使用扭矩-轴力试验机，在恒定温度（23±2℃）下进行，记录拧紧过程中的扭矩和轴力，计算摩擦系数。不同表面处理具有不同的摩擦系数，如镀锌的K值约为0.22，美加力处理的K值约为0.12，锌镍合金镀层的K值约为0.10-0.12。
表面处理检测在12.9级紧固件中尤为重要，因为高强度紧固件对表面处理工艺更为敏感。电镀前处理要求12.9级紧固件采用化学去油或水基金属脱脂清洗剂去油，达到工件完全被水浸润为止。对于抗拉强度大于1200MPa的工件，不允许采用化学阴极除油和阴阳极交替除油，宜采用阳极除油；宜采用较大电流密度下短时间除油，因为消耗相同电流时，电流密度越高，金属的渗氢越小。
电镀后去氢处理是12.9级紧固件必须进行的工艺，以防止氢脆断裂。处理方法是将工件置于200度烘箱中加热3-4小时，以析出氢原子。12.9级紧固件要求在电镀后4小时内进行去氢处理，温度控制在190-220℃，时间至少8-10小时。镀锌层需在4小时内入炉，锌镍合金镀层可降低氢脆风险。
12.9级紧固件的检测项目在8.8级和10.9级基础上增加了多项高等级检测要求，特别是针对氢脆、延迟断裂和摩擦系数控制等方面的专项检测。这些检测项目确保了12.9级紧固件在关键部位的安全可靠性，为超高强度工程应用提供了质量保障。
不同强度等级紧固件的检测标准依据和性能要求存在系统性差异，这些差异反映了不同等级紧固件在材料、工艺和应用要求上的不同。通过横向对比分析，可以更清晰地理解三个等级紧固件检测项目的梯度性和逻辑性。
8.8级、10.9级和12.9级紧固件的检测标准依据形成了完整的标准体系，其中国际标准ISO 898-1:2013《碳钢和合金钢制紧固件的机械性能》是基础性标准，规定了各等级紧固件的基本力学性能要求。在此基础上，各国制定了相应的国家标准，如中国的GB/T 3098.1-2010、美国的ASTM F568/F568M-22、德国的DIN EN 20898-1等。这些标准在基本要求上保持一致，但在细节要求和测试方法上存在一定差异。

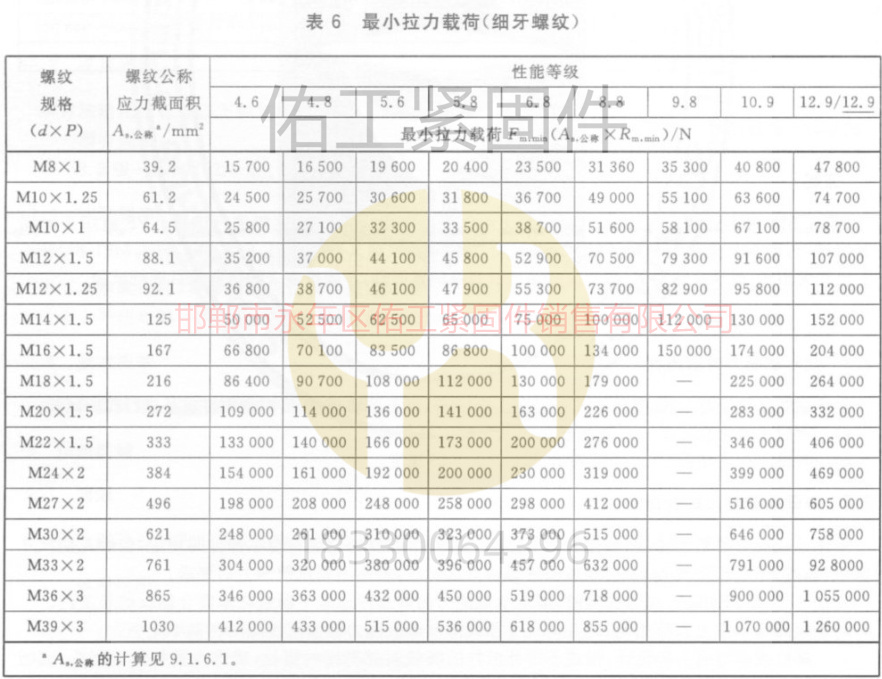

GB/T 3098.1-2010是中国针对紧固件机械性能的核心标准，它等同采用ISO 898-1:2013，规定了碳钢和合金钢制螺栓、螺钉和螺柱的机械性能要求。该标准将紧固件分为多个性能等级，其中8.8级、10.9级和12.9级是常用的三个高强度等级。标准中详细规定了各等级的抗拉强度、屈服强度、断后伸长率、硬度等力学性能要求，以及相应的试验方法。
ASTM F568/F568M-22是美国材料与试验协会制定的标准，涵盖了碳钢和合金钢外螺纹紧固件的机械性能、材料要求及测试方法。该标准涵盖4.6、4.8、5.8、8.8、9.8、10.9、12.9七个基础性能等级，以及8.8.3、10.9.3两个耐候钢等级。其核心技术要求与国际标准ISO 898-1基本一致，但在尺寸范围（ISO仅覆盖至M36）和耐候钢等级（ISO未包含8.8.3和10.9.3）上存在差异。
DIN EN 20898-1是德国标准，其技术要求与ISO 898-1高度一致，但在测试方法和验收规则上有一些特殊要求。例如，对于12.9级紧固件，DIN标准要求更严格的氢脆测试和表面质量控制。
下表对比了三个主要标准对不同强度等级紧固件的适用范围：
标准编号 | 适用等级 | 螺纹范围 | 特殊要求 |
ISO 898-1:2013 | 4.6-12.9 | M1.6-M39 | 基础性要求 |
GB/T 3098.1-2010 | 4.6-12.9 | M1.6-M39 | 等同ISO标准 |
ASTM F568/F568M-22 | 4.6-12.9 | M1.6-M100 | 包含耐候钢等级 |
DIN EN 20898-1 | 4.6-12.9 | M1.6-M39 | 更严格测试方法 |
三个强度等级紧固件的性能参数呈现出明显的梯度性，这种梯度性不仅体现在抗拉强度和屈服强度上，还反映在硬度、冲击韧性、断后伸长率等多个方面。这种梯度性是由材料成分、热处理工艺和最终应用要求共同决定的。

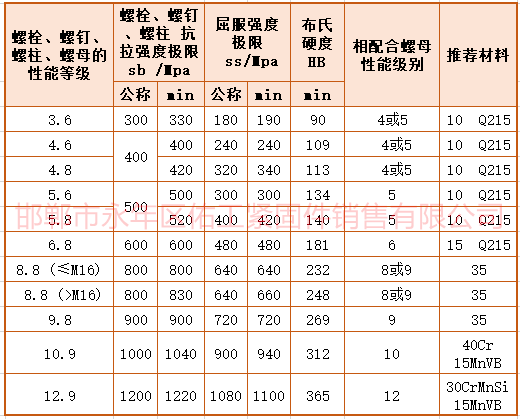

抗拉强度是区分三个等级的最基本参数，8.8级为≥800MPa，10.9级为≥1000MPa，12.9级为≥1200MPa，每提高一个等级，抗拉强度增加200MPa。这种梯度性反映了材料强度的逐步提升，8.8级通常采用中碳钢（如45钢），10.9级采用中碳合金钢（如35CrMo），12.9级则必须使用高强度合金钢（如SCM435、42CrMo）。微信搜索公众号：佑工紧固件 紧固件知识全知道
屈服强度同样呈现梯度性，8.8级为≥640MPa，10.9级为≥900MPa，12.9级为≥1080MPa。值得注意的是，从8.8级到10.9级，屈服强度提高了260MPa，而从10.9级到12.9级仅提高了180MPa，这反映了材料强度提升的边际效应递减规律。

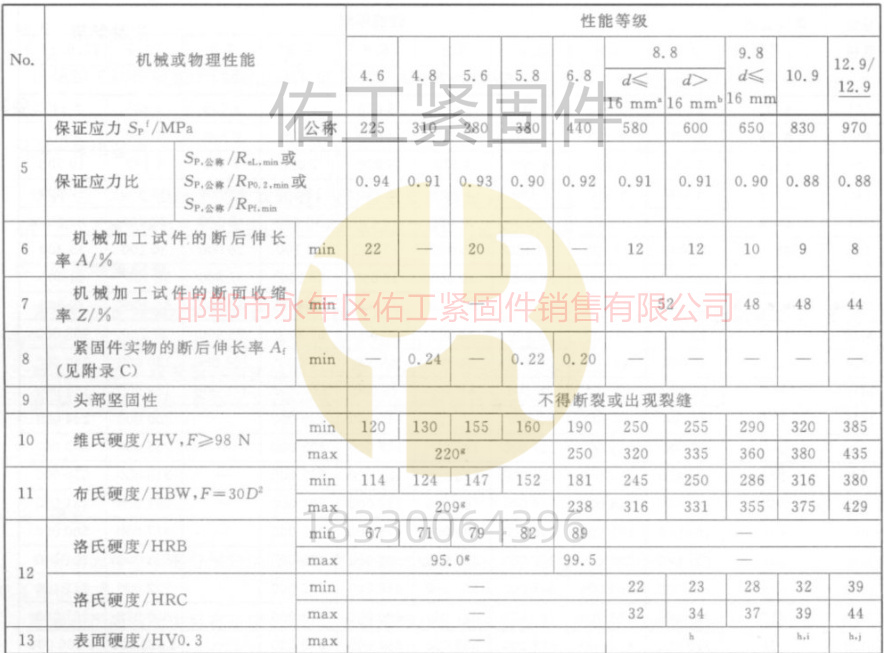

硬度是另一个呈现梯度性的参数，8.8级为HRC 22-32（HV 220-320），10.9级为HRC 32-39（HV 320-380），12.9级为HRC 39-44（HV 380-440）。硬度的梯度性反映了热处理工艺的逐步严格化，8.8级采用常规淬火+回火，10.9级需要更精确的温度控制，12.9级则必须采用多段热处理工艺。
冲击韧性在8.8级紧固件中通常没有要求，但在10.9级和12.9级中则有明确规定，两个等级都要求夏比V型缺口冲击功≥27J。这反映了高强度紧固件对韧性的特殊要求，因为高强度材料往往伴随韧性降低的风险。
断后伸长率呈现反向梯度性，8.8级为≥12%，10.9级为≥9%，12.9级为≥8%。这反映了材料强度与塑性的平衡关系，随着强度等级的提高，材料的塑性逐渐降低，这是材料科学的基本规律。
三个强度等级紧固件的合格判定规则也存在系统性差异，这些差异主要体现在检测项目的数量、合格标准的严格程度以及不合格项的处理方式上。
检测项目数量呈现梯度性，8.8级紧固件通常进行6-8项基本检测（包括抗拉强度、硬度、尺寸精度等），10.9级增加到10-12项（增加了楔负载试验、保证载荷试验等），12.9级则达到15-18项（增加了氢脆检测、延迟断裂测试、摩擦系数控制等）。这种梯度性反映了质量控制要求的逐步提高。
合格标准的严格程度也呈现梯度性。以硬度为例，8.8级的允许偏差为±20HV，10.9级为±15HV，12.9级为±10HV。以螺纹精度为例，8.8级采用6g公差，10.9级采用更严格的6g公差但公差带更窄，12.9级则可能要求6g公差并增加圆度检测。
不合格项的处理方式也存在差异。8.9级紧固件中，非关键项目（如外观质量）的不合格可以通过返工处理；10.9级紧固件中，力学性能项目不合格必须整批报废；12.9级紧固件中，任何一项不合格都必须整批报废，且需要进行根本原因分析。这种差异反映了不同等级紧固件在应用中的重要性和风险等级。
通过对比分析可以看出，三个强度等级紧固件的检测标准依据和性能要求形成了完整的梯度体系，这种体系既反映了材料科学的基本规律，也满足了不同工程应用的实际需求。理解这种梯度性，有助于更好地选择和使用不同等级的紧固件，确保工程结构的安全性和可靠性。
不同强度等级紧固件的检测实践需要结合具体应用场景和工程要求进行合理规划。本节提供针对8.8级、10.9级和12.9级紧固件的检测应用建议，并强调在实际操作中需要注意的关键事项，以帮助技术人员、质量管理人员和采购人员做出科学合理的检测决策。
检测项目选择应基于紧固件强度等级、应用场景和风险等级进行综合评估。不同强度等级的紧固件具有不同的风险特征和应用要求，因此检测项目应有所侧重。
8.8级紧固件主要用于一般机械结构，风险相对较低，检测项目应以基础性项目为主。建议必检项目包括：抗拉强度、硬度、尺寸精度（特别是螺纹精度）和表面处理质量。对于关键部位使用的8.8级紧固件，可增加保证载荷试验，但通常不需要进行楔负载试验和冲击韧性测试。检测频率可按批次进行，每批至少检测5件，批量大于5000件时适当增加抽样数量。
10.9级紧固件用于桥梁主梁、风电塔筒等高强度连接场合，风险等级中等，检测项目应更为全面。建议必检项目包括：8.8级所有项目，外加楔负载试验、保证载荷试验和冲击韧性测试。对于在腐蚀环境或动载荷条件下使用的10.9级紧固件，还应增加盐雾腐蚀试验和疲劳试验。检测频率应比8.8级更严格，建议每批至少检测8件，且应包含不同生产时段的样品。
12.9级紧固件用于航空发动机、精密重型机械等关键部位，风险等级高，检测项目必须全面且严格。建议必检项目包括：10.9级所有项目，外加氢脆检测（持续载荷试验）、延迟断裂测试和摩擦系数控制。对于在特殊环境（如高温、低温、腐蚀环境）下使用的12.9级紧固件，还应增加相应的环境适应性试验。检测频率应最为严格，建议每批至少检测10件，且应包含不同炉号和不同热处理批次的样品。
检测时机的选择对检测结果的有效性具有重要影响。不同强度等级紧固件的检测时机应根据其制造工艺特点和质量控制要求进行合理安排。
8.8级紧固件的检测时机相对灵活，可在最终热处理后、表面处理前或表面处理后进行。但建议在表面处理前完成力学性能检测，以避免表面处理对检测结果的影响。检测流程应遵循"先外观检查，再尺寸检测，最后力学性能检测"的顺序，确保不合格产品不进入下一道工序。
10.9级紧固件的检测时机需要更严格控制，特别是热处理后的检测应在规定时间内完成（通常不超过24小时），以防止时效变化影响性能。表面处理后的检测应在处理完成并充分冷却后进行，避免温度影响。检测流程中应增加中间检测环节，如热处理后立即进行硬度检测，表面处理前进行尺寸复检等。
12.9级紧固件的检测时机最为严格，必须遵循"过程控制+最终检验"的双重原则。热处理后应在4小时内完成硬度检测，电镀后应在4小时内开始去氢处理，去氢处理完成后应在24小时内进行氢脆检测。检测流程中应设置多个质量控制点，如原材料入厂检验、热处理后检测、表面处理后检测和最终成品检验等。
在紧固件检测实践中存在一些常见误区，这些误区可能导致质量风险或资源浪费。针对不同强度等级紧固件的特点，应特别注意以下误区和风险防范措施。
误区一：忽视强度等级对检测项目的差异化要求。有些企业对所有等级紧固件采用相同的检测项目清单，这可能导致高等级紧固件的关键风险未被检测。风险防范：建立分等级的检测项目清单，确保每个等级的关键风险都得到有效检测。
误区二：过度依赖硬度检测替代力学性能测试。硬度与强度存在相关性，但不能完全替代力学性能测试，特别是对于12.9级紧固件。风险防范：硬度检测作为快速筛查手段，但必须配合完整的力学性能测试，特别是抗拉强度和屈服强度测试。
误区三：忽视氢脆风险对高强度紧固件的影响。10.9级和12.9级紧固件对氢脆极为敏感，但有些企业未进行氢脆检测或去氢处理不充分。风险防范：严格执行氢脆检测程序，确保电镀后及时进行充分去氢处理（190-220℃×8-10小时）。
误区四：检测频率与风险等级不匹配。有些企业对高风险的12.9级紧固件采用与8.8级相同的检测频率，这可能导致质量问题无法及时发现。风险防范：根据风险等级调整检测频率，12.9级紧固件的检测频率应显著高于8.8级。
误区五：忽视检测环境对结果的影响。温度、湿度等环境因素可能影响某些检测项目的结果，特别是冲击韧性测试和摩擦系数测试。风险防范：控制检测环境温度在10-35℃范围内，相对湿度不超过80%，确保检测结果的准确性和可比性。
通过科学合理的检测项目选择、严格的检测时机控制和有效的风险防范措施，可以确保不同强度等级紧固件的质量得到有效控制，为工程结构的安全性和可靠性提供有力保障。
扫描识别下方二维码联系佑工紧固件：
扫描识别下方二维码关注公众号-佑工紧固件：
