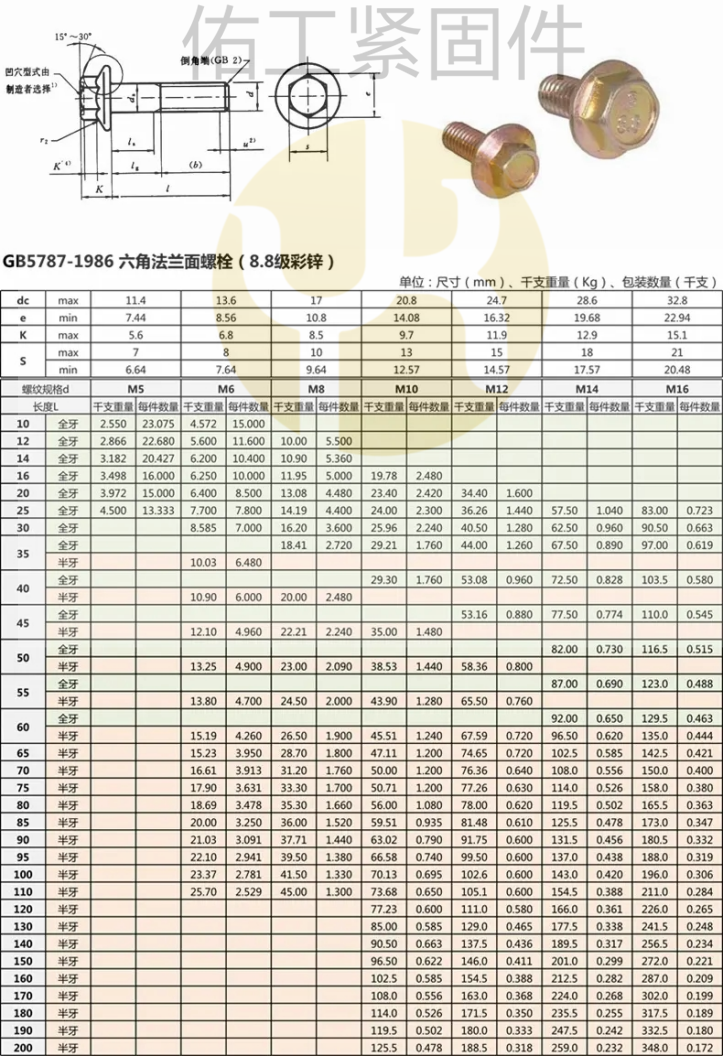

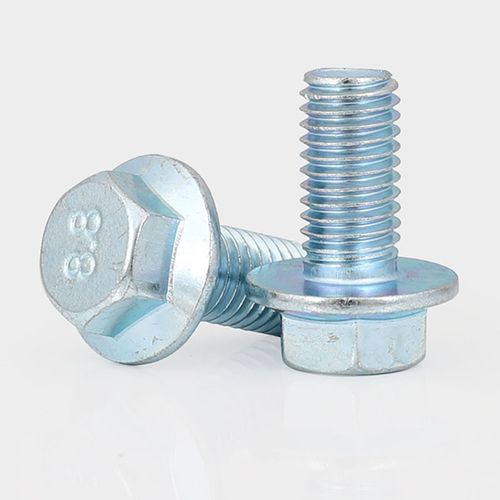

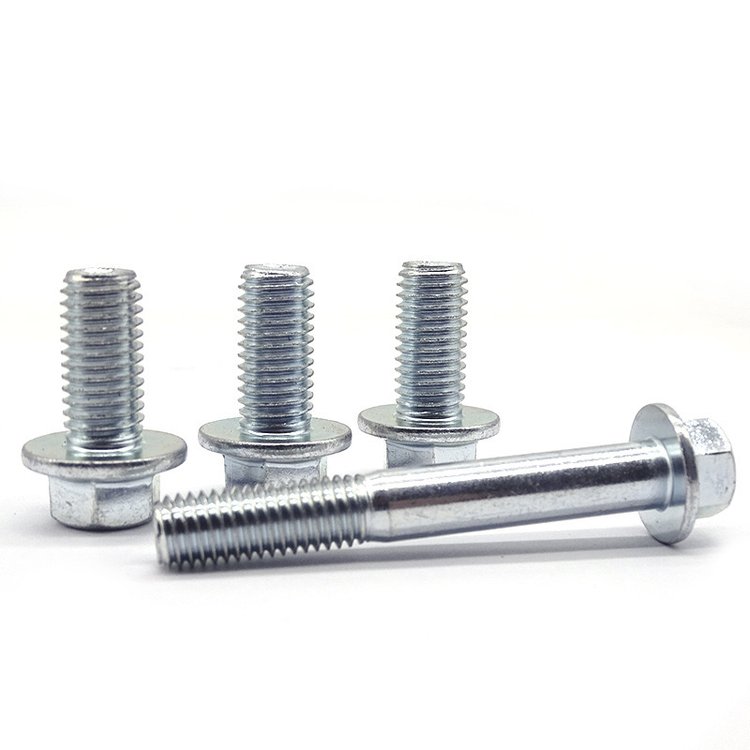

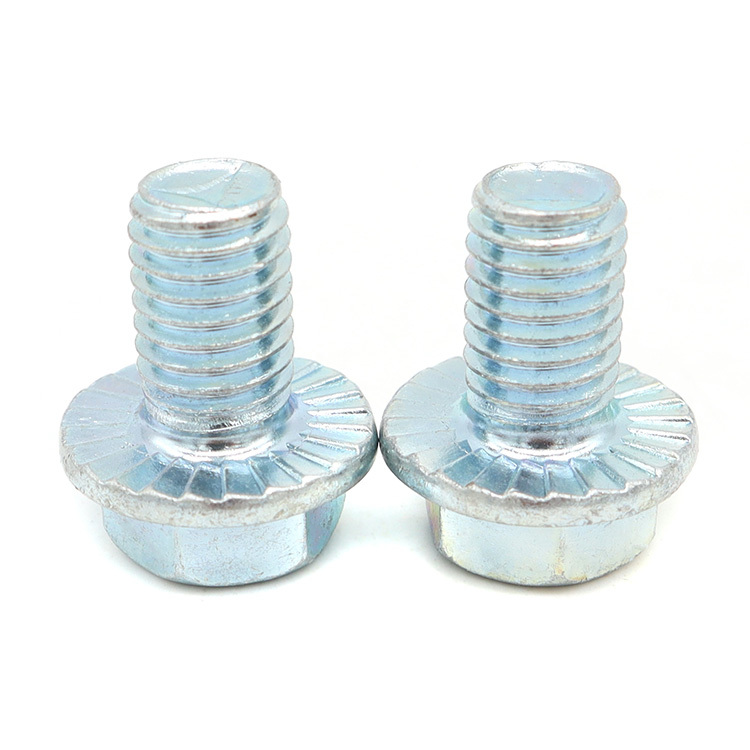

GB5787 标准全称为《六角法兰面螺栓 B 级》，该标准于 1986 年 10 月 1 日实施，已于 2004 年 8 月 1 日被 GB/T 16674.1-2004 标准替代。该标准规定了螺纹规格为 M5～M16、性能等级为 8.8、9.8、10.9 和 A2-70、产品等级为 A 级的小六角系列六角法兰面螺栓。

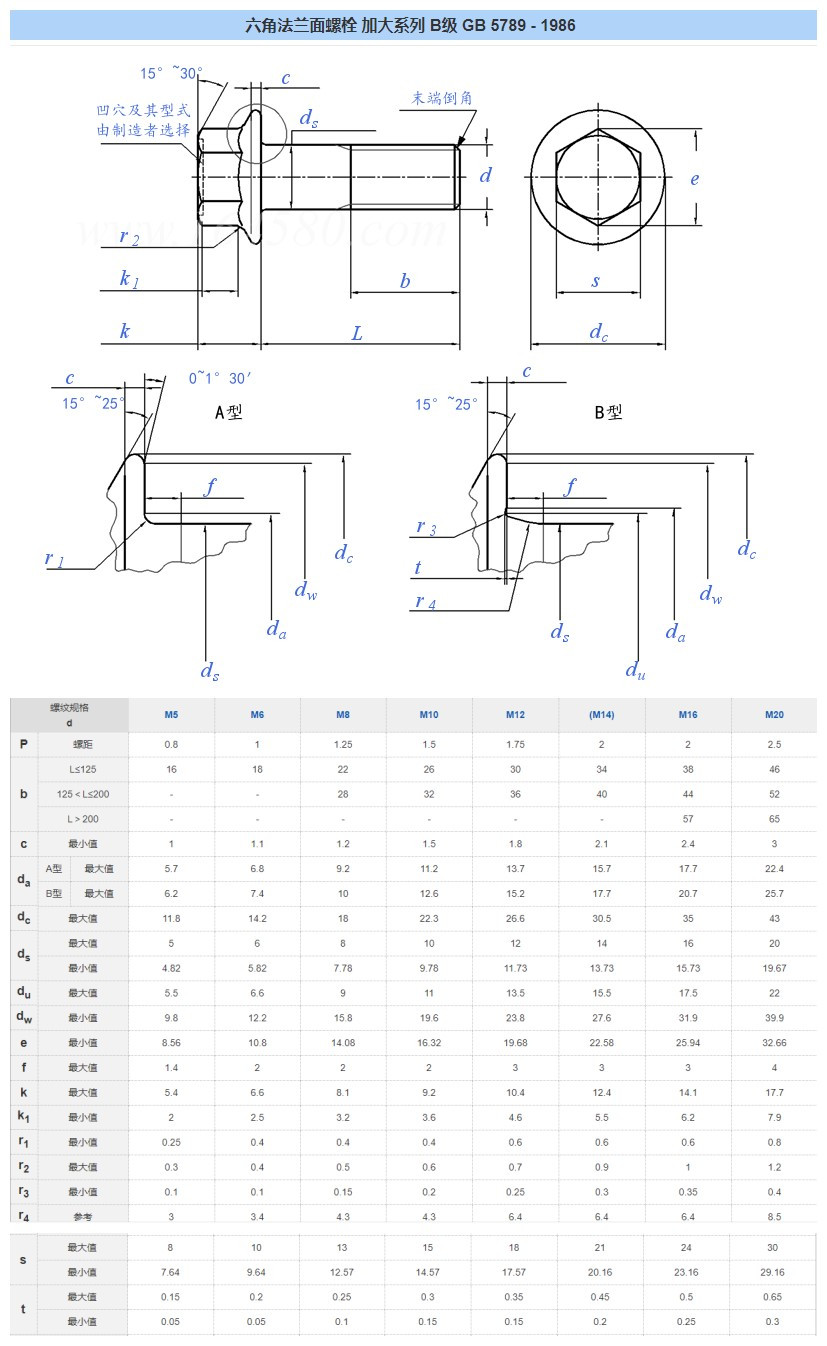

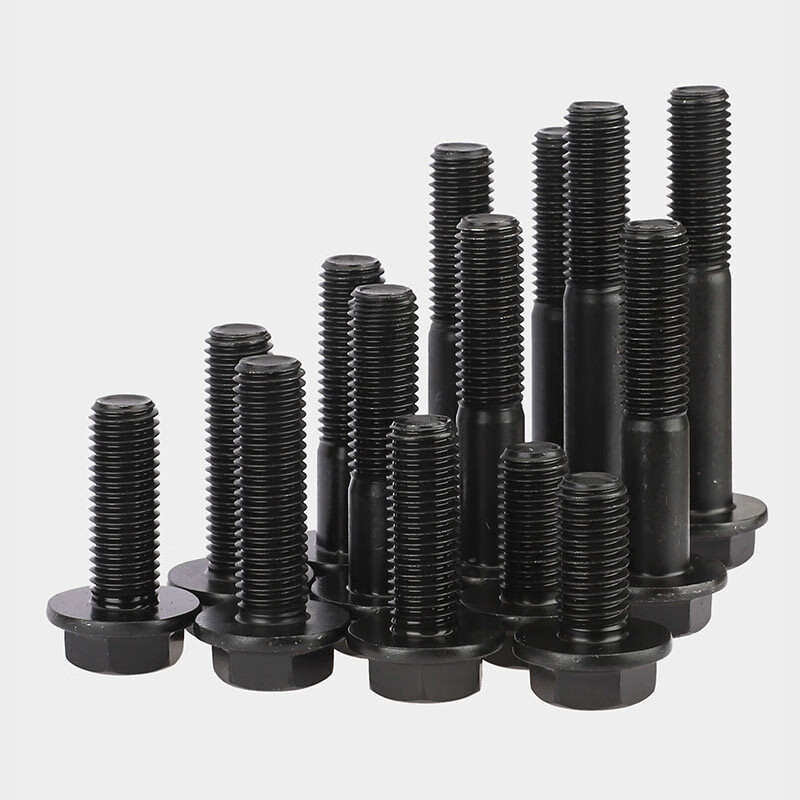

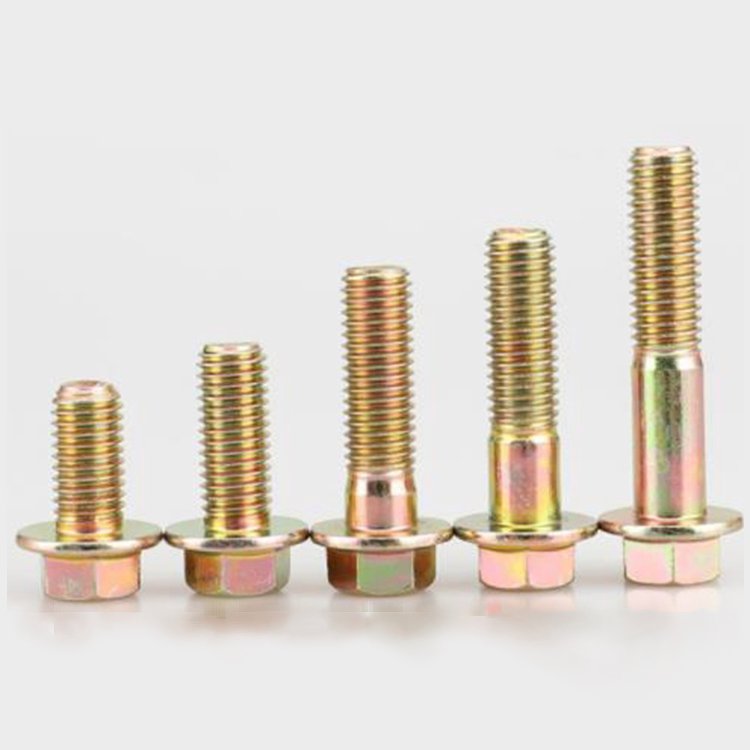

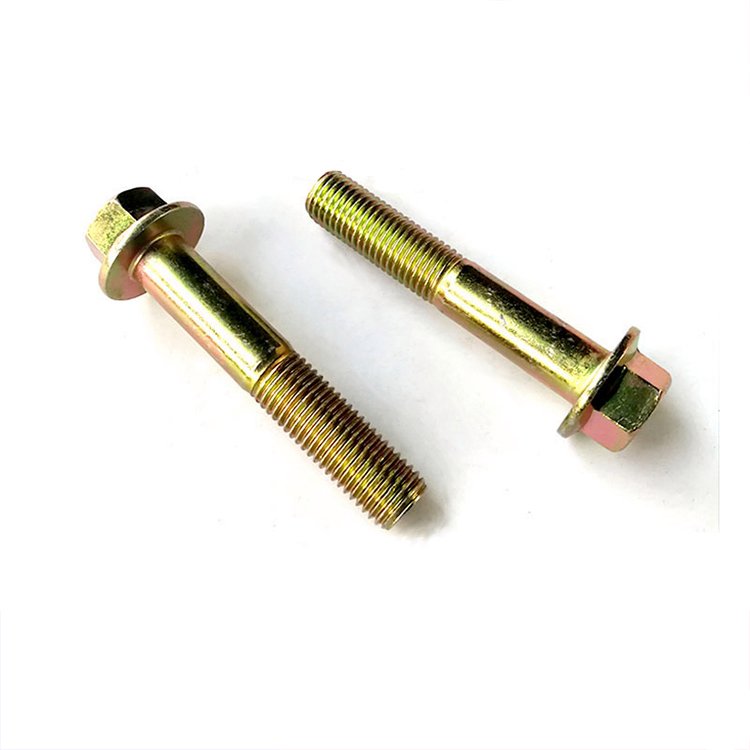

GB5789 标准全称为《六角法兰面螺栓 加大系列 B 级》，该标准于 1986 年 10 月 1 日实施，目前仍为现行有效标准。该标准规定了螺纹规格为 M5～M20、对边宽度为加大系列、B 级的六角法兰面螺栓。

• GB/T 16674.1-2004《六角法兰面螺栓 小系列》

• GB/T 16674.2-2004《六角法兰面螺栓 细牙 小系列》

• GB/T 16674.1-2016《六角法兰面螺栓 小系列》

• GB/T 16674.2-2016《六角法兰面螺栓 细牙 小系列》标准型

• GB/T 16674.2-2016《六角法兰面螺栓 细牙 小系列》R 型

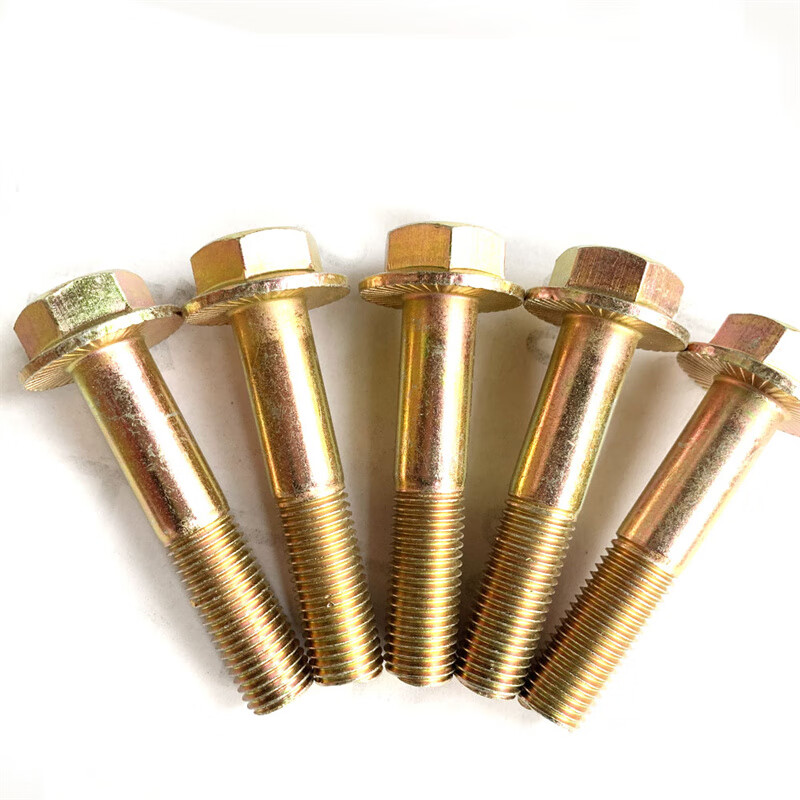

GB5789 加大系列法兰面螺栓主要应用于普通机械连接、建筑工程、汽车、家电等行业中使用的六角法兰面螺栓。由于法兰面螺栓具备防松动特性，因此广泛应用于振动条件下的各种设备和结构中。

• GB5787 标准：规定了螺纹规格为 M5～M16 的六角法兰面螺栓。

• GB5789 标准：规定了螺纹规格为 M5～M20 的六角法兰面螺栓。

• GB5787 标准（小系列）：对边宽度相对较小，例如 M10 螺栓的对边宽度为 13mm。

• GB5789 标准（加大系列）：对边宽度相对较大，例如 M10 螺栓的对边宽度为 15mm。

从表中可以看出，对于 M5-M8 规格，两种标准的对边宽度相同；从 M10 开始，GB5789 标准的对边宽度明显大于 GB5787 标准，这也是 "加大系列" 的主要体现。

• GB5787 标准：对角宽度相对较小，例如 M10 螺栓的对角宽度为 14.08mm。

• GB5789 标准：对角宽度相对较大，例如 M10 螺栓的对角宽度为 16.32mm。

从表中可以看出，对于相同规格的螺栓，GB5789 标准的对角宽度明显大于 GB5787 标准，进一步体现了加大系列的特点。

• GB5787 标准：法兰盘直径相对较小，例如 M10 螺栓的法兰盘直径为 20.8mm。

• GB5789 标准：法兰盘直径相对较大，例如 M10 螺栓的法兰盘直径为 22.3mm。

从表中可以看出，GB5789 标准的法兰盘直径在所有规格上都略大于 GB5787 标准，这使得加大系列螺栓具有更大的承载面积。

• GB5787 标准：头部高度相对较高，例如 M10 螺栓的头部高度为 9.7mm。

• GB5789 标准：头部高度相对较低，例如 M10 螺栓的头部高度为 9.2mm。

从表中可以看出，GB5787 标准的头部高度在所有规格上都略高于 GB5789 标准，这是因为 GB5787 标准的六角部分相对较高。

• GB5787 标准：规定了 M5～M16 的粗牙螺纹规格，螺距分别为 0.8mm (M5)、1mm (M6)、1.25mm (M8)、1.5mm (M10)、1.75mm (M12)、2mm (M14、M16)。

• GB5789 标准：规定了 M5～M20 的粗牙螺纹规格，螺距分别为 0.8mm (M5)、1mm (M6)、1.25mm (M8)、1.5mm (M10)、1.75mm (M12)、2mm (M14、M16)、2.5mm (M20)。

• GB5787 标准：无螺纹杆部直径相对较小，例如 M10 螺栓的无螺纹杆部直径最大值为 10mm。

• GB5789 标准：无螺纹杆部直径相对较大，例如 M10 螺栓的无螺纹杆部直径最大值为 10mm。

从表中可以看出，对于相同规格的螺栓，两种标准的无螺纹杆部直径基本相同，GB5789 标准的 M20 规格有其特定尺寸。

• GB5787 标准：法兰盘相对较薄，例如 M10 螺栓的法兰盘厚度约为 3.7-3.9mm。

• GB5789 标准：法兰盘相对较厚，例如 M10 螺栓的法兰盘厚度约为 4.2-4.4mm。

• GB5787 标准：头部圆角半径相对较小，例如 M10 螺栓的圆角半径最小值为 0.2mm。

• GB5789 标准：头部圆角半径相对较大，例如 M10 螺栓的圆角半径最小值为 0.4mm。

• GB5787 标准：法兰盘边缘厚度相对较薄，例如 M10 螺栓的法兰盘边缘厚度最小值为 1.5mm。

• GB5789 标准：法兰盘边缘厚度相对较厚，例如 M10 螺栓的法兰盘边缘厚度最小值为 1.5mm。

实际上，在相同规格下，两种标准的法兰盘边缘厚度最小值是相同的，但随着规格增大，GB5789 标准的法兰盘边缘厚度会逐渐大于 GB5787 标准。

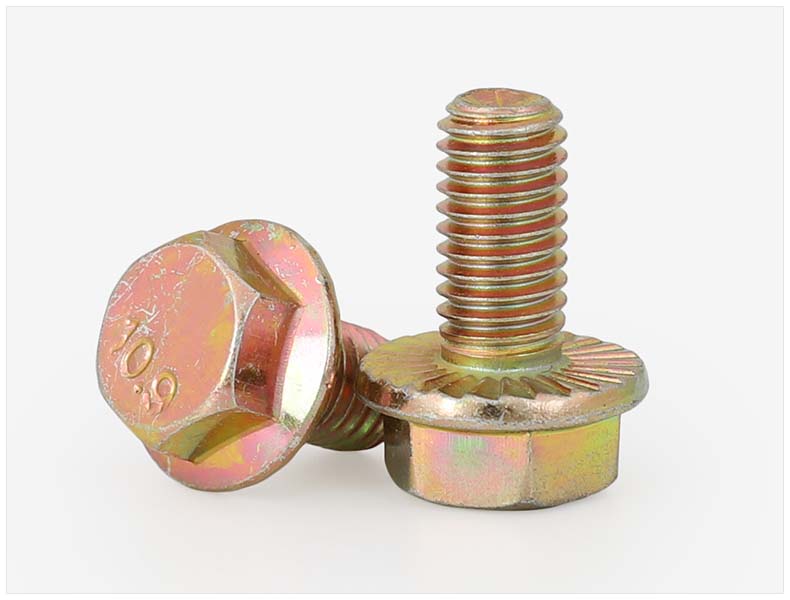

• GB5787 标准：规定了性能等级为 8.8、9.8、10.9 和 A2-70 的螺栓。

• GB5789 标准：同样规定了类似的性能等级要求。

• GB5787 标准：允许的表面处理包括氧化、镀锌钝化等。

• GB5789 标准：允许的表面处理同样包括氧化、镀锌钝化等，同时随着技术发展，还增加了达克罗、锌镍合金等新型表面处理选项。

• GB5787 标准（小系列）：更适合于空间受限、对重量敏感或需要较小扳手空间的场合。

• GB5789 标准（加大系列）：更适合于需要更大承载面积、更高防松性能或更大预紧力的场合。

具体来说，GB5789 加大系列法兰面螺栓由于其更大的法兰盘直径和对边尺寸，能够提供更大的承载面积和更可靠的防松性能，因此在振动较大的环境中应用更为广泛。

1. 尺寸精度：GB/T 16674.1 标准提高了尺寸精度要求，特别是在头部对边宽度和法兰盘直径等关键尺寸上。

2. 表面处理：GB/T 16674.1-2022 标准增加了钢螺栓表面不经处理的选项，取消了表面氧化处理，并增加了非电解锌片涂层技术要求。

3. 表面缺陷：对钢产品表面缺陷的要求修改为按 GB/T 5779.1 规定。

4. 材料选择：新标准在材料选择上更加灵活，允许更多种类的钢材和不锈钢材料。

1. 标准化整合：将不同类型的法兰面螺栓标准整合为更系统的标准体系，如 GB/T 16674 系列标准。

2. 性能提升：对螺栓的机械性能和表面处理提出更高要求，以适应更恶劣的工作环境。

3. 环保要求：增加了对环境友好的表面处理技术要求，如非电解锌片涂层等。

4. 国际接轨：越来越多的国家标准与国际标准接轨，如 ISO 标准，以促进国际贸易和技术交流。

5.


1. 尺寸范围差异：GB5789 标准覆盖更大的螺纹规格范围（M5～M20），而 GB5787 标准仅覆盖 M5～M16 规格。

2. 头部尺寸差异：GB5789 标准的头部对边宽度、对角宽度和法兰盘直径均大于 GB5787 标准，体现了加大系列的特点。

3. 头部高度差异：GB5787 标准的头部高度略高于 GB5789 标准，但 GB5789 标准的法兰盘相对较厚。

4. 应用场景差异：GB5787 标准更适合空间受限的场合，而 GB5789 标准更适合需要更大承载面积和更高防松性能的场合。

5. 标准发展趋势：法兰面螺栓标准正朝着标准化整合、性能提升、环保要求提高和国际接轨的方向发展。




1. 规格选择：根据连接需求和受力情况选择合适的螺纹规格，对于 M16 以上的规格，应选择 GB5789 标准或其替代标准的产品。

2. 尺寸匹配：确保所选螺栓的头部对边宽度与使用的扳手尺寸相匹配，避免因尺寸不匹配导致的拧紧力矩不足或扳手损坏。

3. 性能匹配：根据应用环境的要求选择合适性能等级的螺栓，如在高温或腐蚀环境中应选择不锈钢材质的螺栓。

4. 表面处理：根据使用环境选择合适的表面处理方式，在恶劣环境中应优先考虑达克罗、锌镍合金等高性能表面处理。

5. 标准更新：关注法兰面螺栓标准的更新情况，优先选择符合最新标准的产品，以确保产品质量和性能符合最新要求。

总之，正确理解和区分 GB5787 和 GB5789 法兰面螺栓标准的外形尺寸差异，对于合理选择和使用法兰面螺栓具有重要意义。随着标准的不断更新和完善，应及时了解最新标准要求，以满足不断提高的工程需求。
