18330064396本文将从标准概况、结构尺寸、材料选择、表面处理、应用案例、选型流程、安装维护七大维度，用 1 万字篇幅为您拆解 GB/T 77 内六角平端紧定螺钉的核心知识，既有基础理论，也有可直接落地的实操方案，助力工程师、采购人员、维护人员精准应用。
现行版本：GB/T 77-2007，2007 年 10 月 25 日发布，2008 年 4 月 1 日实施，替代 GB/T 77-2000，至今仍为现行有效标准（截至 2025 年，无后续替代版本）。
标准属性：推荐性国家标准（“GB/T” 中 “T” 代表推荐），但在机械、汽车等行业，因涉及连接可靠性，通常被视为 “事实上的强制性标准”，需严格遵循。
国际对标：等效采用 ISO 4026:2003《内六角平端紧定螺钉》，但结合国内需求增加了 “表面氧化处理技术要求” 与 “有色金属材料（铜、铝）的性能指标”，更贴合本土应用场景。
螺纹规格：M1.6~M24（公称直径 d，从 1.6mm 到 24mm，覆盖微型到中型连接需求）；
性能等级：
钢材质：45H 级（中碳钢 / 合金钢，核心力学指标：抗拉强度≥700MPa，硬度 HRC 45~50）；
不锈钢材质：A1-12H（303 易切削不锈钢）、A2-21H（304 不锈钢，抗拉强度≥700MPa）；
有色金属：CU2/CU3（铜合金，如 H62 黄铜）、AL4（铝合金，如 6061），适用于轻量化、防磁场景；
产品等级：仅 A 级（高精度等级，螺纹公差 6g，头部尺寸公差 ±0.05mm），满足精密设备连接需求；
公称长度：2mm~60mm（部分大规格如 M24 可延伸至 100mm，需与厂家定制），不完整螺纹长度 u≤2P（P 为螺距，如 M6×1 的螺钉，u≤2mm）。

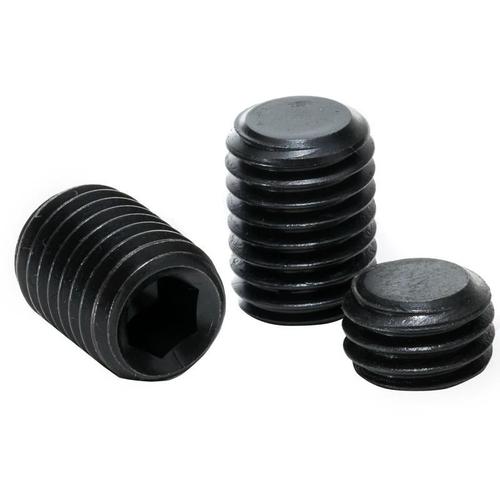

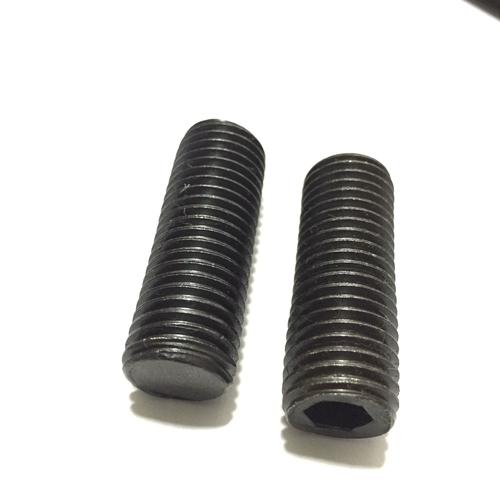

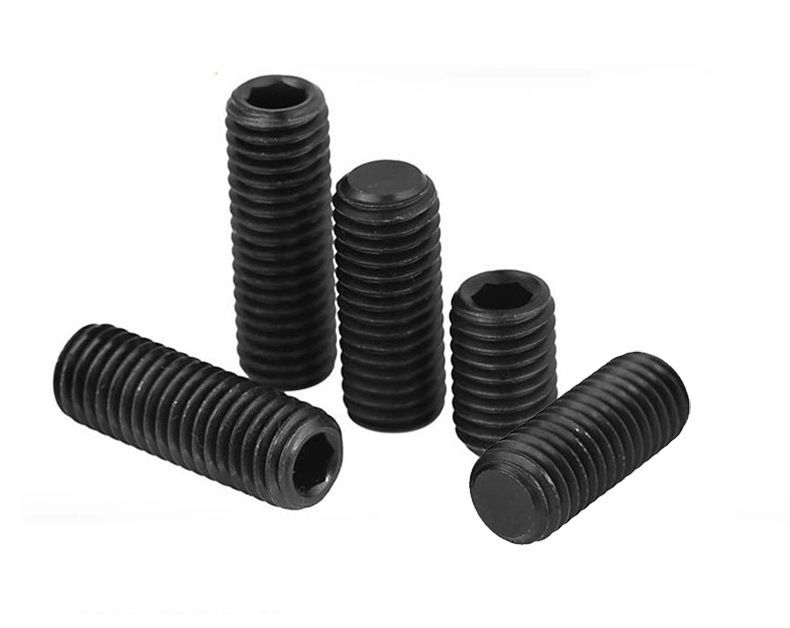

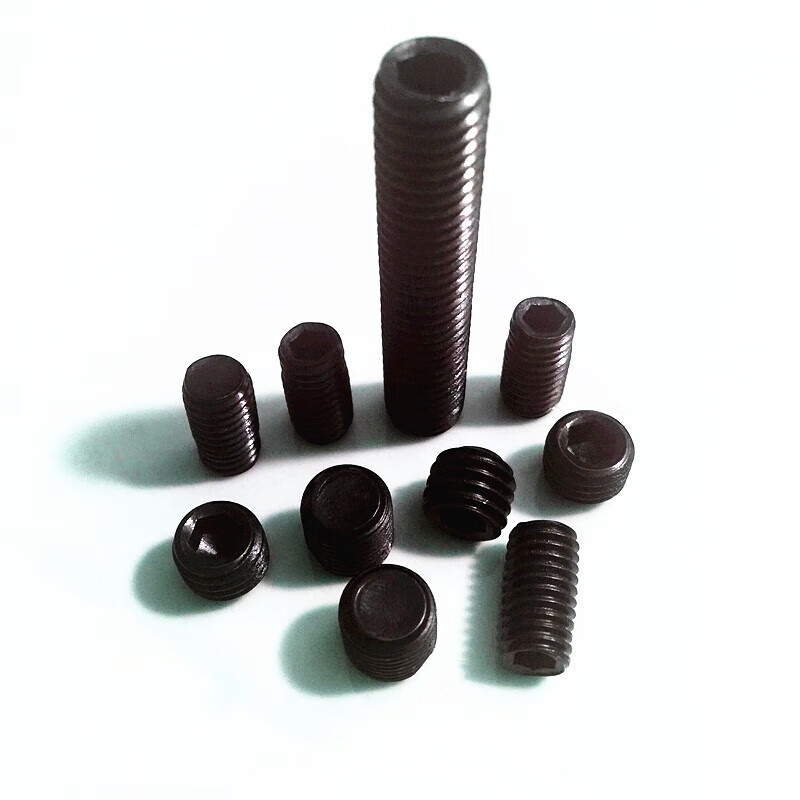

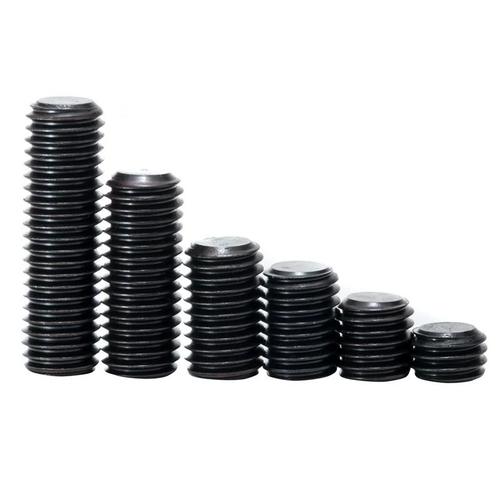

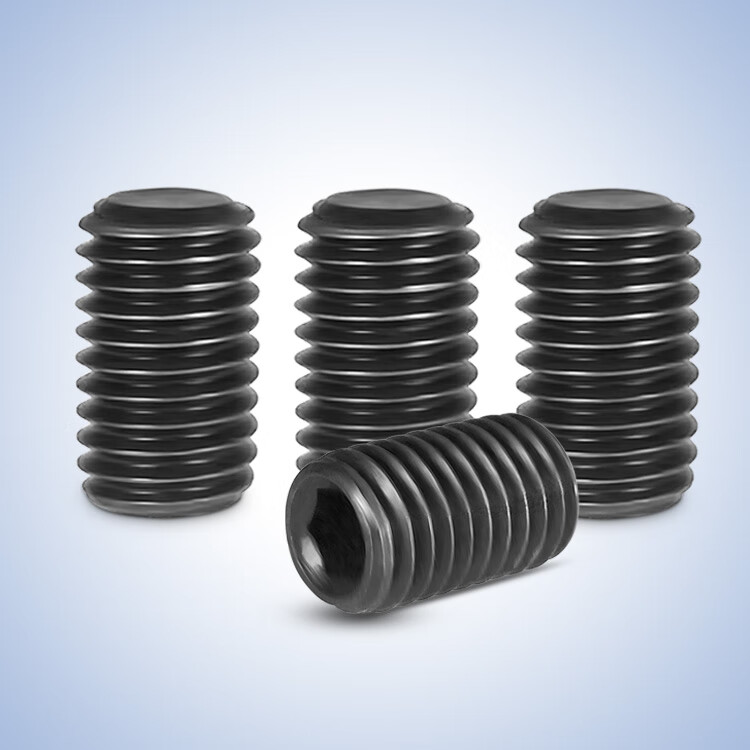

平端：螺钉末端为平面（而非锥端、圆柱端），与被连接件接触时无尖锐凸起，可避免损伤软质材料（如铝、铜）表面，适合顶紧平面工件；
内六角凹槽：头部中心的六边形孔，需用内六角扳手（L 型或套筒型）安装，相比一字 / 十字槽，抗滑牙能力更强，可传递更大扭矩；
过切量：内六角凹槽加工时，刀具超出理论深度的部分，标准要求 “过切量≤单面长度的 20%”（如内六角深度 3mm，过切≤0.6mm），防止头部强度不足断裂。
螺纹规格 d（mm） | 头部直径 S（mm） | 头部厚度 k（mm） | 内六角对边宽度 s（mm） | 内六角深度 t（mm） | 过切量最大值（mm） |
M3 | 5.5 | 2.0 | 2.5 | 1.2 | 0.24 |
M4 | 7.0 | 2.5 | 3.0 | 1.5 | 0.30 |
M5 | 8.5 | 3.0 | 4.0 | 2.0 | 0.40 |
M6 | 10.0 | 3.5 | 5.0 | 2.5 | 0.50 |
M8 | 13.0 | 5.0 | 6.0 | 3.5 | 0.70 |
M10 | 16.0 | 6.0 | 8.0 | 4.0 | 0.80 |
关键注意点：
内六角对边宽度 s 需与扳手严格匹配（如 M6 螺钉用 5mm 内六角扳手），若扳手过大，易导致凹槽滑牙；过小则无法传递足够扭矩；
头部厚度 k 需满足 “安装后不干涉其他部件”，如电机端盖内的 M6 螺钉，k=3.5mm，需确保端盖内部空间≥4mm，避免头部顶死；
头部直径 S 通常比螺纹直径大（如 M6 的 S=10mm），但部分微型规格（M1.6~M2.5）S 仅比 d 大 1~2mm，需注意安装空间。
末端平面直径 d1：≥0.8d（如 M6 螺钉，d1≥4.8mm），确保与被连接件的接触面积足够，避免局部压溃；
45° 倒角：仅适用于螺纹小径以内的末端边缘（即从 d1 到螺纹牙根的过渡部分），倒角高度≤0.1d（M6 螺钉≤0.6mm），防止安装时划伤被连接件；
表面粗糙度：末端平面 Ra≤3.2μm，螺纹表面 Ra≤1.6μm，减少顶紧时的摩擦阻力，确保扭矩传递均匀。
螺纹公差：6g（中精度，外螺纹公差带，大径、中径公差分别为 - 0.038mm、-0.014mm），与被连接件的内螺纹（通常为 6H）配合间隙≤0.1mm，确保咬合紧密；
螺距 P：粗牙螺距（如 M6 的 P=1mm，M8 的 P=1.25mm），细牙螺距需单独标注（如 M10×1），细牙螺纹自锁性更好，适合振动场景；
不完整螺纹长度 u：≤2P（如 M8×1.25 的螺钉，u≤2.5mm），避免不完整螺纹进入被连接件的有效螺纹段，影响连接强度。
只看螺纹规格，忽略长度：如固定厚度 5mm 的齿轮，选 M6×5 的螺钉，因不完整螺纹长度 u≤2mm，有效螺纹长度仅 3mm，无法完全咬合被连接件的内螺纹（需至少 4mm 有效长度），导致连接松动；
内六角尺寸 “差不多就行”：用 5mm 扳手拧 M6 螺钉（需 5mm 扳手，正确），但用 4.5mm 扳手强行拧，会导致内六角凹槽变形，后续无法拆卸；
忽略末端平面精度：劣质螺钉末端平面不平整，顶紧后受力不均，导致齿轮偏心，影响设备运行精度。
性能指标 | 8.8 级碳钢（如 45 钢、35 钢） | 10.9 级碳钢（如 35CrMo、10B30 合金钢） | 差异本质 |
材料成分 | 碳含量 0.35%~0.50%，含少量锰（≤1.6%） | 碳含量 0.25%~0.40%，含铬（0.8%~1.5%）、钼（0.15%~0.25%）或硼（≤0.005%） | 合金元素提升强度与韧性 |
热处理工艺 | 淬火（830~850℃）+ 回火（425~500℃），调质处理 | 淬火（850~880℃）+ 高温回火（450~550℃），晶粒细化处理 | 10.9 级回火温度更高，韧性更好 |
抗拉强度 | ≥800MPa | ≥1040MPa | 10.9 级强度高 30% |
屈服强度 | ≥640MPa（屈强比 0.8） | ≥940MPa（屈强比 0.9） | 10.9 级抗塑性变形能力更强 |
硬度 | HRC 24~32 | HRC 32~39 | 10.9 级硬度高，顶紧力更大 |
冲击吸收能量 | ≥27J（室温） | ≥27J（-20℃仍保持） | 10.9 级低温韧性更优 |
适用场景 | 干燥室内、静态载荷（如机床齿轮、电机端盖） | 动态载荷、振动环境（如汽车底盘、起重机吊钩） | 10.9 级抗疲劳断裂能力更强 |
成本 | 低（M6×10 螺钉约 0.1~0.2 元 / 件） | 中（M6×10 螺钉约 0.3~0.5 元 / 件） | 10.9 级因合金元素成本高 50% |

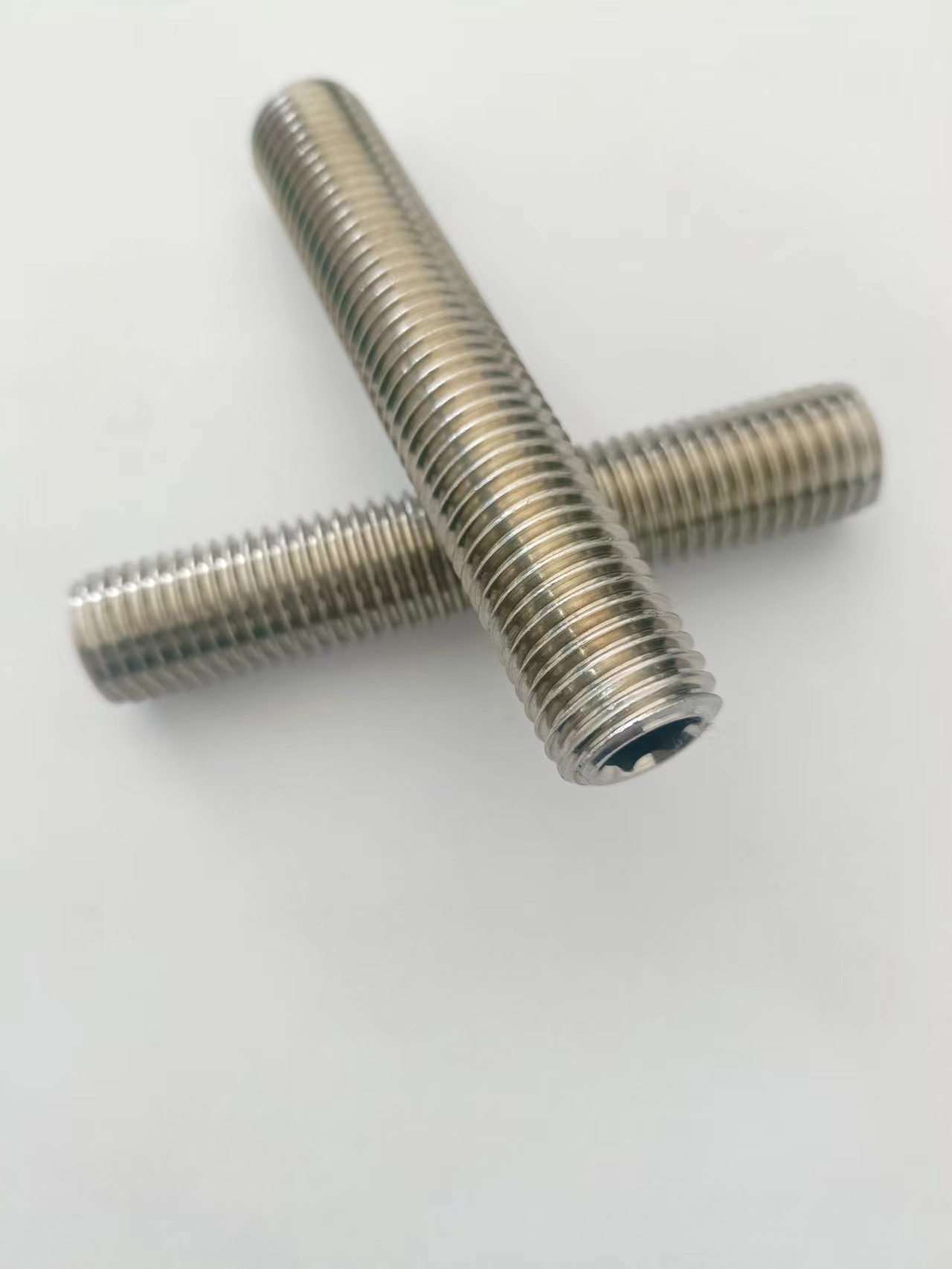

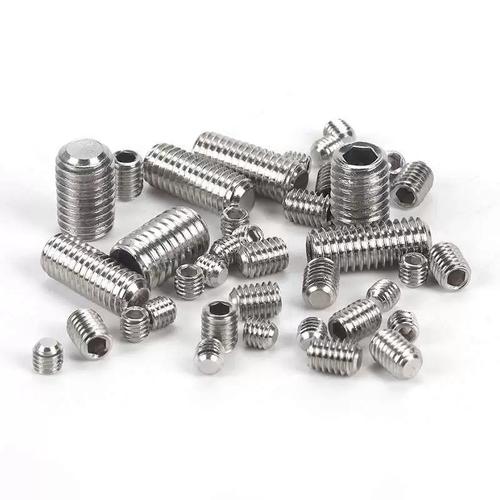

性能指标 | 304 不锈钢（A2-21H 级） | 316 不锈钢（A4-21H 级） | 适用场景差异 |
核心成分 | 铬≥18%、镍≥8%、碳≤0.08% | 铬≥16%、镍≥10%、钼≥2%、碳≤0.08% | 316 含钼，耐酸碱能力更强 |
抗拉强度 | ≥700MPa | ≥700MPa | 强度相当，均低于碳钢 10.9 级 |
硬度 | HRC 20~30 | HRC 20~30 | 硬度低，安装时需控制扭矩防滑牙 |
耐蚀性 | 耐弱酸碱（pH 5~9）、普通盐雾（盐雾寿命≥72 小时） | 耐强酸碱（pH 1~13）、高浓度氯离子（海水、盐酸，盐雾寿命≥1000 小时） | 316 适合化工、海边环境 |
耐温范围 | -196℃~400℃ | -196℃~500℃ | 316 耐高温性能更优 |
成本 | 中（M6×10 螺钉约 0.5~0.8 元 / 件） | 高（M6×10 螺钉约 1.0~1.5 元 / 件） | 316 成本是 304 的 2 倍左右 |
无磁性≠防磁：304 不锈钢为奥氏体不锈钢，常温下无磁性（剩磁≤0.01mT），但冷加工后会产生弱磁性，若用于精密仪器（如半导体设备），需选择 “无磁 304”（通过成分调整消除磁性）；
硬度低易滑牙：安装时需严格按扭矩标准操作（如 M6 不锈钢螺钉推荐扭矩 4~6N・m，低于碳钢的 5~7N・m），避免扭矩过大导致内六角凹槽变形；
电化学腐蚀风险：与铝、铜等金属接触时，因电位差（不锈钢电位高于铝），会导致铝件腐蚀，需在接触面涂绝缘脂（如硅脂）隔离。
铜合金（如 H62 黄铜）：
性能：抗拉强度≥300MPa，硬度 HB 80~100，导电率≥20MS/m；
优势：防磁、导电、美观（金黄色），适合电气设备（如电路板固定）、装饰性场景；
局限：强度低，不适合高载荷，耐蚀性仅优于碳钢（需镀镍提升耐蚀）；
铝合金（如 6061）：
性能：抗拉强度≥276MPa，密度 2.7g/cm³（仅为钢的 1/3），轻量化优势显著；
优势：重量轻、防磁，适合航空航天、无人机等对重量敏感的场景；
局限：硬度低（HB 95），易划伤，耐蚀性需通过阳极氧化提升（氧化膜厚度≥10μm）。
第一步：判断腐蚀环境
干燥室内（无水分、无腐蚀）→ 碳钢（8.8 级 / 10.9 级）；
潮湿 / 轻度盐雾（如车间、户外遮雨）→ 304 不锈钢；
强腐蚀（海边、化工、酸碱）→ 316 不锈钢；
防磁 / 导电 / 轻量化 → 铜合金 / 铝合金；
第二步：匹配强度需求
静态载荷（如机床齿轮）→ 碳钢 8.8 级；
动态载荷 / 振动（如汽车底盘）→ 碳钢 10.9 级或 304 不锈钢；
高载荷（如起重机）→ 碳钢 10.9 级；
第三步：权衡成本预算
成本优先 → 碳钢 8.8 级；
耐蚀优先（成本可接受）→ 304 不锈钢；
极端环境（必须耐蚀）→ 316 不锈钢。
工艺名称 | 原理 | 耐蚀性（中性盐雾寿命） | 成本（元 / 件，M6×10） | 适配材料 | 核心优势 | 核心局限 |
氧化发黑 | 高温碱性氧化生成 Fe₃O₄膜 | 50~100 小时 | 0.03~0.05 | 碳钢 | 成本极低、无氢脆 | 耐蚀弱、易磨损 |
电镀锌（彩锌） | 电解沉积锌层 + 铬酸盐钝化 | 200~300 小时 | 0.1~0.2 | 碳钢、不锈钢 | 性价比高、耐蚀中等 | 锌层薄、含铬（需无铬钝化） |
热浸镀锌 | 熔融锌液浸泡生成锌铁合金层 | 500~1000 小时 | 0.3~0.5 | 碳钢 | 厚锌层、无氢脆 | 螺纹需修复、成本较高 |
达克罗 | 锌铝粉 + 有机粘结剂高温固化 | 1000~3000 小时 | 0.8~1.2 | 碳钢、不锈钢 | 耐蚀顶尖、无氢脆 | 成本高、耐高温有限（≤250℃） |
电泳涂装（环氧） | 电泳沉积有机树脂膜 | 500~2000 小时 | 0.4~0.8 | 碳钢、不锈钢 | 外观定制、耐油污 | 膜层易刮伤、耐高温差（≤150℃） |
磷化处理 | 磷酸反应生成磷酸盐多孔膜 | 50~80 小时（单独使用） | 0.05~0.1 | 碳钢 | 提升涂层附着力、润滑性 | 需搭配面漆、单独耐蚀差 |
保护机制：三重防护（物理隔离 + 牺牲阳极 + 二次钝化）：
锌铝颗粒层层叠加，形成 “迷宫式” 渗透路径，腐蚀介质需 5~10 倍时间才能穿透；
锌粉优先腐蚀（牺牲阳极），保护碳钢基体；
铝粉氧化生成 Al₂O₃钝化膜，划伤后可自愈；
实际表现：
海边环境（Cl⁻浓度 3000ppm）：达克罗 8.8 级螺钉可使用 3~5 年无锈蚀，而电镀锌螺钉仅 3~6 个月即失效；
化工车间（pH 4~5）：达克罗螺钉耐蚀性是热浸镀锌的 2~3 倍，4~6 年无点蚀；
适配场景：海边设备、化工管道、户外高盐雾区域（如光伏支架）。
关键参数：
锌层厚度：8~12μm（确保盐雾寿命≥200 小时）；
钝化类型：优先选无铬钝化（符合 RoHS 标准），传统铬酸盐钝化含六价铬，仅适用于非环保要求场景；
去氢处理：碳钢 8.8 级螺钉电镀锌后需 120℃×2 小时烘烤去氢，避免氢脆（虽 8.8 级氢脆敏感性低，但不可忽视）；
适配场景：洗衣机内部、车间潮湿区域、户外遮雨设备（如广告牌）。
工艺特点：
膜层厚度 0.5~1.5μm，极薄，不影响螺纹精度；
颜色为蓝黑色，外观均匀，但无装饰性；
耐蚀性仅能抵御轻微氧化，需避免接触水分、油污；
适配场景：机床内部、电机机箱、仪器内部（无外露、无潮湿）。
腐蚀等级 | 环境特征 | 典型场景 | 最低耐蚀要求（盐雾寿命） | 推荐工艺 |
1 级（极轻） | 干燥、无水分 / 油污 | 机床内部、电机机箱 | ≥50 小时 | 氧化发黑、电镀锌（白锌） |
2 级（轻度） | 偶尔潮湿、无盐雾 | 洗衣机、车间角落 | ≥200 小时 | 电镀锌（彩锌）、电泳涂装 |
3 级（中度） | 长期潮湿、轻度盐雾 | 户外遮雨、城郊光伏支架 | ≥500 小时 | 热浸镀锌、电泳涂装（厚膜） |
4 级（重度） | 强盐雾、弱酸碱 | 海边、化工车间、渔船 | ≥1000 小时 | 达克罗、316 不锈钢 + 钝化 |
“达克罗万能”：将达克罗螺钉用于发动机高温部位（＞250℃），导致有机粘结剂老化，涂层脱落；
“电镀锌可用于海边”：海边高盐雾环境下，电镀锌螺钉 3 个月即锈蚀，应选达克罗或 316 不锈钢；
“氧化发黑可户外使用”：户外雨水冲刷下，氧化发黑膜层 1~2 周即脱落，螺钉快速锈蚀。
外观检查：无露底、无划痕、颜色均匀（如达克罗为银灰色，无黑斑）；
附着力测试：用锋利刀片划十字（间距 1mm），胶带粘贴后撕拉，无涂层脱落；
盐雾测试：要求供应商提供盐雾测试报告（如达克罗需≥1000 小时无红锈）；
厚度检测：用电涡流测厚仪测涂层厚度（如电镀锌≥8μm，达克罗≥5μm）。
场景描述：某重型机床齿轮箱内，模数 3 的直齿圆柱齿轮（材质 45 钢，厚度 15mm）与传动轴（φ20mm）的定位固定，设备转速 1500rpm，传递扭矩 800N・m，环境为干燥室内（温度 20~40℃，湿度≤60%）。
选型方案：
螺钉规格：M8×12（螺纹规格 M8，公称长度 12mm，有效螺纹长度 10mm，适配齿轮厚度 15mm，预留 2mm 顶紧深度）；
材料：碳钢 8.8 级（45 钢，抗拉强度≥800MPa，硬度 HRC 24~32，满足扭矩传递需求）；
表面处理：氧化发黑（干燥环境无需高耐蚀，成本低，外观与齿轮箱内部协调）；
安装要点：
传动轴上钻 M8 盲孔（深度 10mm，螺纹公差 6H），孔中心距齿轮端面 5mm；
用 6mm 内六角扳手按扭矩标准紧固（M8×12 8.8 级螺钉推荐扭矩 10~12N・m）；
安装后检查齿轮径向跳动（≤0.05mm），确保定位精准；
维护周期：每 2000 小时检查扭矩，若衰减＞10%（＜9N・m），需重新紧固。
场景描述：某乘用车涡轮增压发动机进气歧管上，进气温度传感器（尺寸 φ10mm，材质铝合金）的固定，环境温度 - 40~120℃，有发动机油雾、轻微振动（振幅≤2mm），需符合汽车行业 QC/T 484 标准。
选型方案：
螺钉规格：M6×8（传感器底座厚度 5mm，预留 3mm 螺纹咬合深度）；
材料：碳钢 10.9 级（35CrMo 合金钢，抗拉强度≥1040MPa，低温韧性优异，抗振动疲劳）；
表面处理：无铬钝化电镀锌（彩锌，盐雾寿命≥200 小时，符合 RoHS 标准，耐油雾腐蚀）；
安装要点：
传感器底座钻 M6 盲孔（深度 6mm），孔壁涂螺纹锁固剂（乐泰 243，中等强度，便于后续拆卸）；
用 5mm 内六角扳手按扭矩紧固（M6×8 10.9 级螺钉推荐扭矩 5~7N・m，避免扭矩过大压坏传感器）；
安装后做气密性测试（进气压力 0.3MPa，无泄漏）；
维护周期：每 10000 公里检查螺钉状态，若发现锌层脱落，需更换螺钉。
场景描述：某光刻机晶圆台（精度 ±0.1μm）的微调机构，需固定陶瓷导轨（材质 Al₂O₃，硬度 HRA 85），环境为洁净室（ISO 4 级，无颗粒、无腐蚀），要求无磁、高精度。
选型方案：
螺钉规格：M3×6（导轨厚度 4mm，预留 2mm 螺纹深度，避免干涉晶圆台运动）；
材料：无磁 304 不锈钢（A2-21H 级，剩磁≤0.01mT，避免干扰设备磁场）；
表面处理：电解抛光（Ra≤0.2μm，减少颗粒吸附，符合洁净室要求）；
安装要点：
用 3mm 内六角扭矩扳手（精度 ±5%）按推荐扭矩 2~3N・m 紧固，避免扭矩波动影响导轨平行度；
安装后用激光干涉仪检测晶圆台位移精度（≤0.05μm）；
每班次用无尘布蘸 75% 酒精清洁螺钉表面，防止颗粒堆积；
维护周期：每 3000 小时更换螺钉，避免金属疲劳导致精度下降。
场景描述：某化工企业 30% 盐酸反应釜（容积 500L，温度 80℃，压力 0.8MPa）的搅拌轴（φ50mm，材质 316L）与机械密封座的固定，环境为强酸性（pH 1~2），有 Cl⁻腐蚀。
选型方案：
螺钉规格：M16×30（密封座厚度 20mm，预留 10mm 螺纹深度，确保连接强度）；
材料：316 不锈钢（A4-21H 级，含钼≥2%，耐盐酸腐蚀，腐蚀速率＜0.1mm / 年）；
表面处理：钝化（增强表面氧化膜稳定性，盐雾寿命≥1000 小时）；
安装要点：
密封座钻 M16 盲孔（深度 25mm），螺纹涂聚四氟乙烯（PTFE）密封带，防止盐酸泄漏；
用 14mm 内六角扳手按推荐扭矩 29~34N・m 紧固，确保密封面贴合均匀（间隙≤0.02mm）；
安装后做水压测试（1.0MPa，30 分钟无泄漏）；
维护周期：每 3 个月检查密封状态，若发现泄漏，需更换螺钉与密封件。
场景描述：某沿海地区光伏电站的铝合金支架（材质 6063）与檩条的固定，环境为海边高盐雾（Cl⁻浓度 3000ppm），需抵御 12 级台风（风速≥32.7m/s），设计寿命 25 年。
选型方案：
螺钉规格：M10×25（支架厚度 15mm，檩条厚度 8mm，预留 2mm 顶紧深度）；
材料：碳钢 8.8 级（成本低于不锈钢，适合批量采购）；
表面处理：达克罗（盐雾寿命≥2000 小时，耐海边盐雾腐蚀，无氢脆风险）；
安装要点：
支架与檩条连接孔对齐，放入弹簧垫圈（防松），穿入螺钉；
用 8mm 内六角扭矩扳手按推荐扭矩 25~30N・m 紧固，扭矩偏差≤±5%；
安装后在螺钉头部涂防锈漆，进一步增强耐蚀性；
维护周期：每 2 年检查螺钉锈蚀状态，若涂层破损面积＞10%，需更换螺钉。
场景描述：某乳制品生产线的不锈钢输送带托辊（材质 304，直径 50mm）与支架的固定，环境为高温清洗（85℃，NaOH 溶液，pH 11~12），需符合 GB 4806.9 食品接触标准。
选型方案：
螺钉规格：M6×10（托辊支架厚度 6mm，预留 4mm 螺纹深度）；
材料：304 不锈钢（A2-21H 级，无锈蚀污染，符合食品接触要求）；
表面处理：钝化（无涂层脱落风险，表面粗糙度 Ra≤0.8μm，避免细菌滋生）；
安装要点：
螺钉与支架接触处加食品级硅橡胶垫圈（防清洗液渗入）；
用 5mm 内六角扳手按推荐扭矩 4~6N・m 紧固，避免扭矩过大压坏垫圈；
每班次用 85℃热水清洗后，用 75% 酒精消毒螺钉表面；
维护周期：每年更换螺钉与垫圈，确保食品卫生安全。
环境条件：
温度范围（如 - 40~120℃？是否高温 / 低温？）；
腐蚀介质（如水分、盐雾、酸碱？浓度多少？）；
洁净度要求（如是否洁净室？有无颗粒限制？）；
力学需求：
传递扭矩 / 载荷（如静态 800N・m？动态振动载荷？）；
定位精度（如径向跳动≤0.05mm？）；
防松要求（如是否高频振动？）；
安装条件：
安装空间（头部直径、长度是否受限？）；
工具适配（是否有内六角扳手？扭矩精度要求？）；
拆卸频率（是否需要频繁维护？）；
合规要求：
行业标准（如汽车 QC/T 484？食品 GB 4806.9？）；
环保要求（如 RoHS？无铬钝化？）。
螺纹规格 d：
按被连接件厚度选择：通常螺纹直径 d≈(1/3~1/2) 被连接件厚度（如厚度 15mm 的齿轮，选 M5~M8）；
按载荷选择：载荷大则选大规格（如传递 1000N・m 扭矩，选 M10 以上）；
公称长度 l：
公式：l = 被连接件厚度 + 顶紧深度（通常 0.5~1d） + 预留间隙（0~2mm）；
示例：被连接件厚度 10mm，顶紧深度 5mm（M10 螺钉，0.5d），预留 1mm，选 l=16mm；
注意：需确保有效螺纹长度≥被连接件厚度（避免不完整螺纹进入有效段）；
头部尺寸：
头部直径 S：需小于安装空间直径（如安装空间 φ12mm，M6 螺钉 S=10mm，可适配）；
头部厚度 k：需小于安装空间高度（如空间高度 5mm，M6 螺钉 k=3.5mm，可适配）；
内六角尺寸 s：确保有对应规格的扳手（如 M6 螺钉需 5mm 扳手）。
材料选择：
干燥室内 + 低成本→碳钢 8.8 级；
动态载荷 + 振动→碳钢 10.9 级；
潮湿 / 轻度盐雾→304 不锈钢；
强腐蚀→316 不锈钢；
防磁 / 导电→铜合金；
轻量化→铝合金；
表面处理选择：
1 级腐蚀（干燥）→氧化发黑；
2 级腐蚀（轻度潮湿）→电镀锌（彩锌）；
3 级腐蚀（中度潮湿）→热浸镀锌；
4 级腐蚀（强腐蚀）→达克罗；
外观需求 + 耐油污→电泳涂装；
后续涂漆→磷化处理。
性能验证：
力学验证：螺钉强度是否满足载荷（如 M8 8.8 级螺钉抗拉强度≥800MPa，能否承受实际载荷）；
耐蚀验证：表面处理的盐雾寿命是否覆盖设备设计寿命（如设备寿命 5 年，海边环境需达克罗≥1000 小时）；
安装验证：尺寸是否适配被连接件（如螺纹长度是否足够，头部是否干涉）；
成本权衡：
初期成本：材料 + 表面处理成本（如达克罗比氧化发黑高 20 倍，但寿命长 10 倍）；
维护成本：频繁更换的人工 + 材料成本（如海边用镀锌螺钉，每年更换，维护成本高；用达克罗，5 年更换，总成本更低）；
失效成本：若选型错误导致设备故障，损失可能远超螺钉成本（如光刻机螺钉失效，停机损失达数万元 / 小时）。
第一步：需求明确
环境：海边（Cl⁻3000ppm，盐雾，温度 - 20~60℃）；
载荷：台风 12 级（风速 32.7m/s，振动载荷）；
安装：户外，扳手可操作，维护周期 2 年；
合规：RoHS，无铬；
第二步：规格确定
被连接件：支架厚度 15mm，檩条厚度 8mm；
螺纹规格：d=10mm（1/3×(15+8)≈7.7mm，取 M10）；
长度：l=15+8+2（顶紧深度）+1（预留）=26mm，选 M10×25（标准长度）；
第三步：材料与表面处理
材料：碳钢 8.8 级（成本低于不锈钢，批量采购）；
表面处理：达克罗（盐雾≥2000 小时，耐海边腐蚀，无氢脆）；
第四步：验证与成本
性能：M10 8.8 级螺钉抗拉强度≥800MPa，达克罗盐雾 2000 小时，满足 5 年寿命；
成本：达克罗 M10×25 螺钉约 1.0 元 / 件，比镀锌（0.3 元）高，但维护周期长，总成本更低。
工具选择：
扳手：内六角扳手（L 型、套筒型，精度 ±5%），优先选带扭矩显示的数显扳手（如安装精密设备）；
辅助工具：丝锥（修复被连接件内螺纹）、酒精（清洁表面油污）、螺纹锁固剂（防松）、弹簧垫圈（防松）；
螺钉检查：
外观：无锈蚀、无变形，内六角凹槽无损伤；
尺寸：用卡尺测量螺纹直径、长度，确保与设计一致；
表面处理：检查涂层无脱落，厚度达标（如达克罗≥5μm）；
被连接件检查：
内螺纹：用螺纹塞规检查（如 M8 6H 塞规，通端能过，止端不能过），若有损伤，用丝锥修复；
表面：清洁油污、杂质，软质材料（如铝）表面需打磨平整，避免顶紧时受力不均。
清洁与润滑（可选）：
若螺纹表面粗糙或有杂质，涂少量润滑脂（如二硫化钼，降低摩擦系数，确保扭矩传递均匀）；
食品机械场景，涂食品级润滑脂（如硅脂）；
定位与预装：
将螺钉对准被连接件的内螺纹，用手拧入 2~3 圈，确保无偏斜（若拧入困难，不可强行拧，需检查螺纹是否对齐）；
若需防松，放入弹簧垫圈（垫圈开口朝向螺钉头部）或涂螺纹锁固剂（乐泰 243 中等强度，乐泰 271 高强度，根据拆卸需求选择）；
扭矩紧固：
按 GB/T 3098.3 标准扭矩紧固，不同规格 8.8 级 / 10.9 级螺钉的推荐扭矩如下表：
螺纹规格 d（mm） | 8.8 级推荐扭矩（N・m） | 10.9 级推荐扭矩（N・m） | 不锈钢（304）推荐扭矩（N・m） |
M3 | 1.5~2.5 | 2.0~3.0 | 1.2~2.0 |
M4 | 3.0~5.0 | 4.0~6.0 | 2.5~4.0 |
M5 | 6.0~8.0 | 8.0~10.0 | 5.0~7.0 |
M6 | 9.0~12.0 | 12.0~15.0 | 7.0~9.0 |
M8 | 20.0~25.0 | 25.0~30.0 | 16.0~20.0 |
M10 | 35.0~45.0 | 45.0~55.0 | 28.0~35.0 |
紧固时需匀速施力，避免扭矩骤增导致内六角滑牙或螺钉断裂；
安装后检查：
扭矩复检：用扭矩扳手反向检测，确保扭矩在标准范围内（偏差≤±10%）；
外观检查：头部无变形，被连接件无倾斜、无损伤；
功能检查：如固定齿轮，需检查齿轮转动是否顺畅，无卡滞。
腐蚀等级 | 维护周期 | 检查项目 | 失效判断标准 |
1 级（极轻） | 1 年 | 扭矩检查、外观锈蚀 | 扭矩衰减＞20%，锈蚀面积＞10% |
2 级（轻度） | 6 个月 | 扭矩检查、涂层脱落、螺纹状态 | 扭矩衰减＞15%，涂层脱落＞10% |
3 级（中度） | 3 个月 | 扭矩检查、锈蚀、密封状态 | 扭矩衰减＞10%，出现点蚀 |
4 级（重度） | 1 个月 | 扭矩检查、锈蚀深度、功能状态 | 扭矩衰减＞5%，锈蚀深度＞0.1mm |
内六角滑牙：
原因：扳手规格不符、扭矩过大、螺钉质量差（内六角深度不足）；
解决方案：用一字螺丝刀 + 锤子敲击凹槽，逆时针拧出；或用电钻钻掉头部，再用丝锥取出剩余螺纹；
螺钉断裂：
原因：扭矩过大、材料疲劳、氢脆（未去氢）；
解决方案：用断丝取出器（反丝锥）拧出；若断裂在深处，需钻孔后攻丝修复；
连接松动：
原因：扭矩不足、振动导致扭矩衰减、无防松措施；
解决方案：重新按标准扭矩紧固，增加弹簧垫圈或涂螺纹锁固剂；
锈蚀卡死：
原因：表面处理失效、环境腐蚀严重；
解决方案：用除锈剂（如 WD-40）浸泡 2~4 小时，再用扳手拧出；若仍无法取出，需破坏性拆卸。
材料升级：高强度合金钢（如 12.9 级）、无磁不锈钢（如 316L 无磁）的应用增加，满足极端场景需求；
环保表面处理：无铬钝化、达克罗、电泳涂装等环保工艺逐步替代传统铬酸盐钝化，符合全球环保法规；
精密制造：螺纹精度从 6g 提升至 5g，头部尺寸公差 ±0.02mm，满足半导体、航空航天等高精度场景；
智能化：带 RFID 芯片的 “智能螺钉” 出现，可实时监测扭矩、温度、腐蚀状态，实现预测性维护。
希望本文能成为您应用 GB/T 77 螺钉的 “实用手册”，无论是选型、安装还是维护，都能从中找到解决方案。若您有特殊场景需求，欢迎留言讨论，我们将结合具体案例提供更精准的建议。
